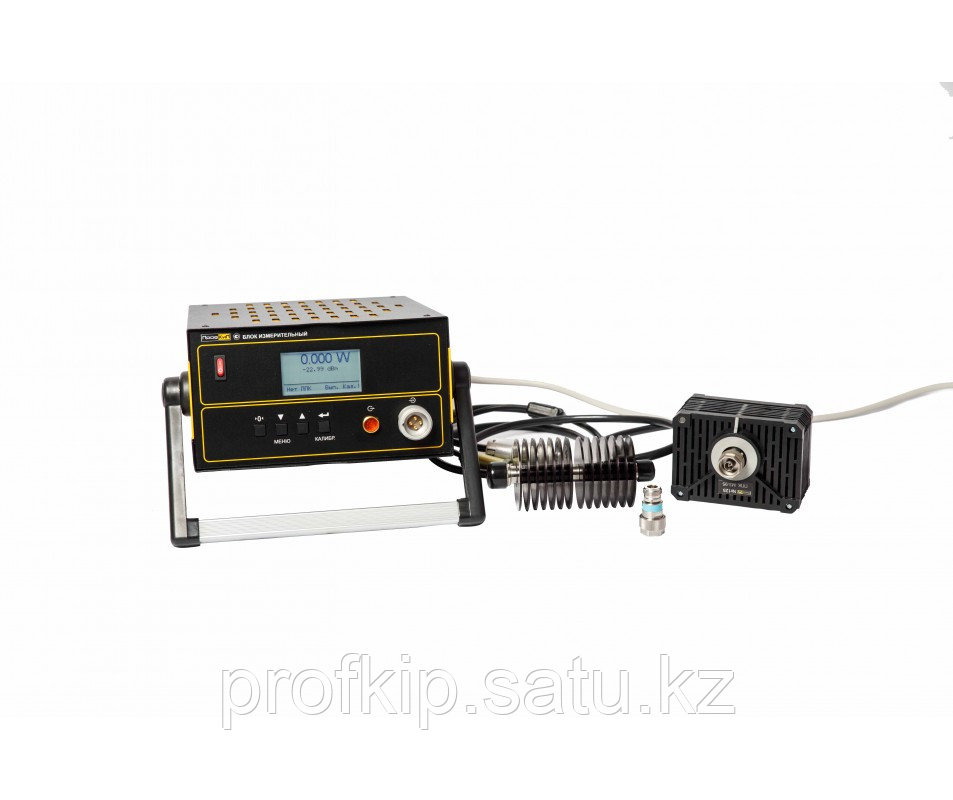

ПрофКиП М3-99М ваттметр поглощаемой мощности

  • В наличии
  • Код: 072371912

Цену уточняйте

+78442505680
  • +79275105680
ПрофКиП М3-99М ваттметр поглощаемой мощности
ПрофКиП М3-99М ваттметр поглощаемой мощностиВ наличии
Цену уточняйте
+78442505680
  • +79275105680

Описание

Внимание! LAN-порт идет в комплекте ко всем модификациям к ПрофКИП М3-99 БЕСПЛАТНО.

Цена зависит от типа и количества выбранных преобразователей приемных коаксиальных и аттенюаторов

Розничная цена ваттметра поглощаемой мощности ПрофКиП М3-99М





 Наименование
 Цена с НДС, руб.
 ПрофКиП М3-99М блок измерительный c LAN-портом
 300 000
 ППК ПрофКиП М3-90 преобразователь приемный коаксиальный
 100 000
 ППК ПрофКиП М3-93 преобразователь приемный коаксиальный
 150 000
 ППК ПрофКиП М3-95 преобразователь приемный коаксиальный
 180 000
 Комплекты

 ПрофКиП М3-99М + М3-90
 400 000
 ПрофКиП М3-99М + М3-93
 450 000
 ПрофКиП М3-99М + М3-95
 480 000
 ПрофКиП М3-99М полный комплект
 730 000
 Аттенюаторы

 ПрофКиП АТТ-10-20
 40 000
 ПрофКиП АТТ-50-20
 80 000
 ПрофКиП АТТ-100-10
 130 000
 ПрофКиП АТТ-200-20
 190 000
 ПрофКиП АТТ-500-20
 165 000
 ПрофКиП АТТ-1000-20
 450 000

Новая позиция - ПрофКиП АТТ-2000-20 (780 000 руб.)!

Назначение ваттметра поглощаемой мощности ПрофКиП М3-99М

Ваттметр поглощаемой мощности предназначен для измерения среднего значения мощности непрерывных и импульсно-модулированных сигналов в диапазоне частот от 0 до 17,85 ГГц.
Ваттметр состоит из унифицированного блока измерительного (БИ) ПРШН411613.001 и индивидуальных преобразователей приемных коаксиальных (далее – ППК) с соединительным кабелем.
Ваттметр поставляется с ППК: ППК М3-90; ППК М3-93; ППК М3-95  (в комплект ваттметра указанные преобразователи могут входить в различных сочетаниях в зависимости от условий поставки).
Допускается применение с БИ ПРШН411613.001 следующих преобразователей: 3.469.009 из комплекта ваттметра М3-90; 3.469.011 из комплекта ваттметра М3-93; 3.469.013 из комплекта ваттметра М3-95.

Особенности и преимущества ваттметра поглощаемой мощности ПрофКиП М3-99М

• Пределы дополнительной погрешности, вызванной изменением температуры окружающего воздуха в пределах рабочих температур, не превышает ±1% на каждые 10°С изменения температуры, для ППК М3-90, ППК М3-93, ППК М3-95
• Максимальное время установления показаний ваттметра, в режиме автоматического переключения поддиапазонов измерения, в зависимости от типа ППК, составляет:
- 15 с для ППК М3-90;
- 30 с для ППК М3-93, ППК  М3-95.
• Время сохранения калибровки не менее 4 ч.
• Электрическое сопротивление изоляции цепи питания ваттметра относительно корпуса должно быть не менее:
- в нормальных климатических условиях – 20 МОм
- при повышенной температуре окружающего воздуха – 5 МОм
при повышенной влажности окружающего воздуха –2 МОм
• На дисплее БИ отображается информация о типе используемого преобразователя при подключении ППК
• Ваттметр обеспечивает самодиагностирование на уровне функциональных узлов
• Ваттметр допускает непрерывную работу в течение 16 часов в рабочих условиях с сохранением своих технических характеристик
• Время установления рабочего режима: 10 мин.
• Встроенный LAN-порт
• Прибор полностью совместим с сетями стандарта 10/100/1000Base-T Networks IEEE 802.3


Основные технические характеристики ваттметра поглощаемой мощности ПрофКиП М3-99М

Допускается применение Аттенюаторов ПрофКиП серии АТТ для увеличении измеряемой мощности:
 Наименование
 Макс. мощность, Вт
 Ослабление, dB
 Рабочая частота, ГГц
 АТТ-10-20
 10
 20
 0-18
 АТТ-50-20
 50
 20
 0-18
 АТТ-100-10
 100
 10
 0-18
 АТТ-200-20
 200
 20
 0-18
 АТТ-500-20
 500
 20
 0-5
 АТТ-1000-20
 1000
 20
 0-2,5
Ваттметр поглощаемой мощности М3-99М применяется в качестве самостоятельного средства измерения, а также в составе автоматизированных систем с управлением от ПЭВМ через сетевой интерфейс Ethernet.
Гарантированными считают технические характеристики, приводимые с допусками или предельными значениями. Значения величин без допусков являются справочными.
Диапазон частот, диапазон и пределы погрешности измерения мощности ваттметром в зависимости от типа преобразователя приемного коаксиального:
 Тип ППК
 Предельное значение погрешности
 диапазон частот, ГГц
 %
 ППК М3-90
 0,02 – 12,00
 ±[4 + 0.1 (Рк/ Рх - 1)%
 свыше 12,00 – 17, 85
 ±[6 + 0.1 (Рк/ Рх - 1)%
 ППК М3-93
 0 – 12,00
 ±[4 + 0.1 (Рк/ Рх - 1)%
 свыше 12,00 – 17, 85
 ±[6 + 0.1 (Рк/ Рх - 1)%
 ППК М3-95
 0 – 12,00
 ±[4 + 0.1 (Рк/ Рх - 1)%
 свыше 12,00 – 17, 85
 ±[6 + 0.1 (Рк/ Рх - 1)%
 где Рк – верхний предел измерений мощности (зависит от поддиапазона измерения), Вт;
 Рх – значение измеряемой мощности, Вт.
Диапазоны измеряемой мощности для различных типов ППК:
 Серия ППК
 Диапазон измерения мощности, Вт
 ППК М3-90
 от 1х10 до 1х10
 ППК М3-93
 от 1х10 до 1
&nbsp ...
