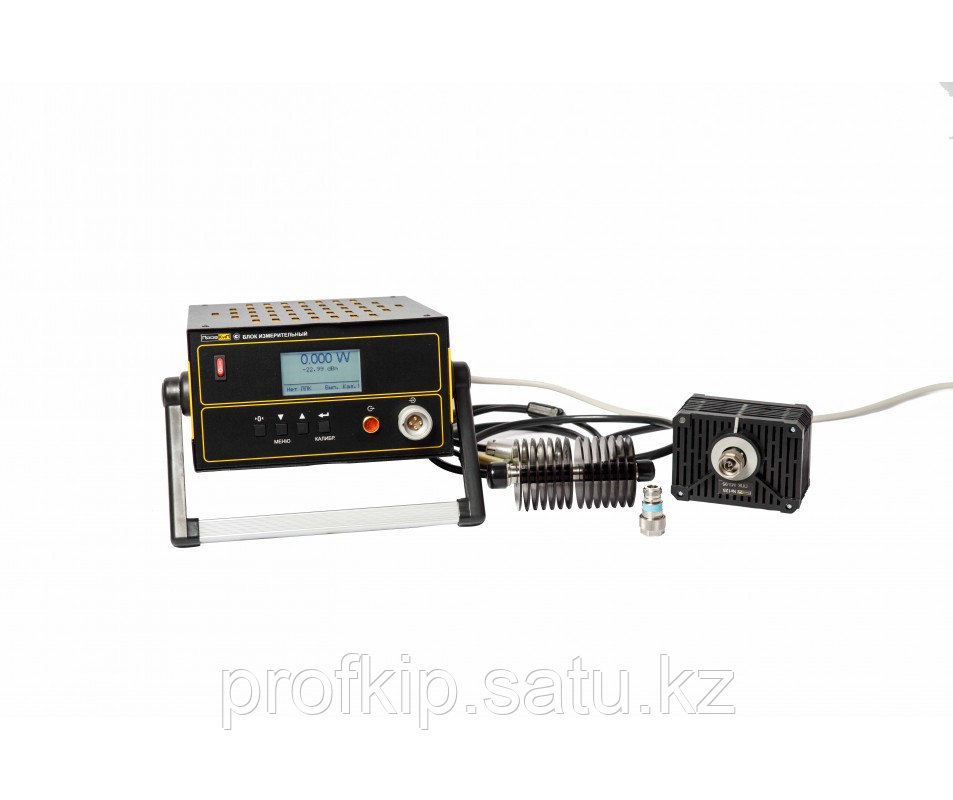

ПрофКиП М3-99М Ваттметр Поглощаемой Мощности + М3-90

  • В наличии
  • Код: 02058591825

2 230 600 Тг.

+78442505680
  • +79275105680
ПрофКиП М3-99М Ваттметр Поглощаемой Мощности + М3-90
ПрофКиП М3-99М Ваттметр Поглощаемой Мощности + М3-90В наличии
2 230 600 Тг.
+78442505680
  • +79275105680

Описание

Внимание! LAN-порт идет в комплекте ко всем модификациям к ПрофКИП М3-99 БЕСПЛАТНО.

Цена зависит от типа и количества выбранных преобразователей приемных коаксиальных и аттенюаторов

Розничная цена ваттметра поглощаемой мощности ПрофКиП М3-99М





 Наименование  Цена с НДС, руб.
 ПрофКиП М3-99М блок измерительный c LAN-портом  300 000
 ППК ПрофКиП М3-90 преобразователь приемный коаксиальный   100 000
 ППК ПрофКиП М3-93 преобразователь приемный коаксиальный  150 000
 ППК ПрофКиП М3-95 преобразователь приемный коаксиальный  180 000
 Комплекты
 ПрофКиП М3-99М + М3-90  400 000
 ПрофКиП М3-99М + М3-93  450 000
 ПрофКиП М3-99М + М3-95  480 000
 ПрофКиП М3-99М полный комплект  730 000
 Аттенюаторы
 ПрофКиП АТТ-10-20  40 000
 ПрофКиП АТТ-50-20  80 000
 ПрофКиП АТТ-100-10  130 000
 ПрофКиП АТТ-200-20  190 000
 ПрофКиП АТТ-500-20  165 000
 ПрофКиП АТТ-1000-20  450 000

Новая позиция - ПрофКиП АТТ-2000-20 (780 000 руб.)!

Назначение ваттметра поглощаемой мощности ПрофКиП М3-99М

Ваттметр поглощаемой мощности предназначен для измерения среднего значения мощности непрерывных и импульсно-модулированных сигналов в диапазоне частот от 0 до 17,85 ГГц.
Ваттметр состоит из унифицированного блока измерительного (БИ) ПРШН411613.001 и индивидуальных преобразователей приемных коаксиальных (далее – ППК) с соединительным кабелем.
Ваттметр поставляется с ППК: ППК М3-90; ППК М3-93; ППК М3-95  (в комплект ваттметра указанные преобразователи могут входить в различных сочетаниях в зависимости от условий поставки).
Допускается применение с БИ ПРШН411613.001 следующих преобразователей: 3.469.009 из комплекта ваттметра М3-90; 3.469.011 из комплекта ваттметра М3-93; 3.469.013 из комплекта ваттметра М3-95.

Особенности и преимущества ваттметра поглощаемой мощности ПрофКиП М3-99М

• Пределы дополнительной погрешности, вызванной изменением температуры окружающего воздуха в пределах рабочих температур, не превышает ±1% на каждые 10°С изменения температуры, для ППК М3-90, ППК М3-93, ППК М3-95
• Максимальное время установления показаний ваттметра, в режиме автоматического переключения поддиапазонов измерения, в зависимости от типа ППК, составляет:
- 15 с для ППК М3-90;
- 30 с для ППК М3-93, ППК  М3-95.
• Время сохранения калибровки не менее 4 ч.
• Электрическое сопротивление изоляции цепи питания ваттметра относительно корпуса должно быть не менее:
- в нормальных климатических условиях – 20 МОм
- при повышенной температуре окружающего воздуха – 5 МОм
при повышенной влажности окружающего воздуха –2 МОм
• На дисплее БИ отображается информация о типе используемого преобразователя при подключении ППК
• Ваттметр обеспечивает самодиагностирование на уровне функциональных узлов
• Ваттметр допускает непрерывную работу в течение 16 часов в рабочих условиях с сохранением своих технических характеристик
• Время установления рабочего режима: 10 мин.
• Встроенный LAN-порт
• Прибор полностью совместим с сетями стандарта 10/100/1000Base-T Networks IEEE 802.3


Основные технические характеристики ваттметра поглощаемой мощности ПрофКиП М3-99М

Допускается применение Аттенюаторов ПрофКиП серии АТТ для увеличении измеряемой мощности:
 Наименование   Макс. мощность, Вт   Ослабление, dB   Рабочая частота, ГГц
 АТТ-10-20  10  20  0-18
 АТТ-50-20  50  20  0-18
 АТТ-100-10  100  10  0-18
 АТТ-200-20  200  20  0-18
 АТТ-500-20  500  20  0-5
 АТТ-1000-20  1000  20  0-2,5
Ваттметр поглощаемой мощности М3-99М применяется в качестве самостоятельного средства измерения, а также в составе автоматизированных систем с управлением от ПЭВМ через сетевой интерфейс Ethernet.
Гарантированными считают технические характеристики, приводимые с допусками или предельными значениями. Значения величин без допусков являются справочными.
Диапазон частот, диапазон и пределы погрешности измерения мощности ваттметром в зависимости от типа преобразователя приемного коаксиального:
 Тип ППК  Предельное значение погрешности
 диапазон частот, ГГц  %
 ППК М3-90  0,02 – 12,00  ±[4 + 0.1 (Рк/ Рх - 1)%
 свыше 12,00 – 17, 85  ±[6 + 0.1 (Рк/ Рх - 1)%
 ППК М3-93  0 – 12,00  ±[4 + 0.1 (Рк/ Рх - 1)%
 свыше 12,00 – 17, 85  ±[6 + 0.1 (Рк/ Рх - 1)%
 ППК М3-95  0 – 12,00  ±[4 + 0.1 (Рк/ Рх - 1)%
 свыше 12,00 – 17, 85  ±[6 + 0.1 (Рк/ Рх - 1)%
 где Рк – верхний предел измерений мощности (зависит от поддиапазона измерения), Вт;
 Рх – значение измеряемой мощности, Вт.
Диапазоны измеряемой мощности для различных типов ППК:
 Серия ППК   Диапазон измерения мощности, Вт
 ППК М3-90  от 1х10-7 до 1х10-2
 ППК М3-93  от 1х10-4 до 1
 ППК М3-95  от 1х10-2 до 10
Поддиапазоны измерений мощности для различных типов ППК:
 ППК  Номер поддиапазона   Диапазон измеряемой мощности, Вт
 ППК М3-90   1-ый поддиапазон  от 1х10-7 до 3х10-4
 2-ой поддиапазон  от 3х10-4 до 3х10-3
 3-ий поддиапазон  от 3х10-3 до 1х10-2
 ППК М3-93  1-ый поддиапазон  от 1х10-4 до 3х10-2
 2-ой поддиапазон  от 3х10-2 до 0,3
 3-ий поддиапазон  от 0,3 до 1
 ППК М3-95  1-ый поддиапазон  от 1х10-2 до 0,3
 2-ой поддиапазон  от 0,3 до 3
 3-ий поддиапазон  от 3 до 10
Волновое сопротивление СВЧ входа ваттметра составляет 50 Ом при работе с ППК М3-90, ППК М3-93, ППК М3-95.
Присоединительные размеры СВЧ разъемов ППК М3-90, ППК М3-93, ППК М3-95, соответствуют ГОСТ 13317-89. Тип соединения: III В вариант I.
Коэффициент стоячей волны по напряжению (КСВН):
 Тип ППК  Коэффициент стоячей волны по напряжению (КСВН)
 ГГц  КСВН
 ППК М3-90  0,02 - 12,00  не более 1,3
 свыше 12,00 - 17,85  не более 1,4
 ППК М3-93  0 - 3,00  не более 1,2
 свыше 3,00 - 12,00  не более 1,3
 свыше 12,00 - 17,85  не более 1,4
 ППК М3-95   0 - 3,00  не более 1,2
 свыше 3,00 - 12,00  не более 1,3
 свыше 12,00 - 17,85  не более 1,4

Условия окружающей среды ваттметра поглощаемой мощности ПрофКиП М3-99М

Ваттметр поглощаемой мощности соответствует требованиям ГОСТ 22261. По условиям эксплуатации ваттметр относится к группе 2 ГОСТ 22261 с диапазоном рабочих температур окружающей среды от 10 до 35 °С.
По устойчивости и прочности к воздействию механических факторов прибор соответствует ребованиям, установленным для приборов группы 2 ГОСТ 22261.
По устойчивости и прочности к воздействию климатических факторов прибор соответствует требованиям, установленным для приборов группы 2 ГОСТ 22261 с диапазоном рабочих температур окружающей среды от 10 до 35°С и предельными температурами окружающей среды при транспортировании от минус 25 до 50°С.

Нормальные условия применения ваттметра поглощаемой мощности ПрофКиП М3-99М

• Температура окружающей среды, °С: 23 ±5
• Относительная влажность воздуха, %: до 80
• Атмосферное давление, кПа (мм рт. ст.): ...

Информация для заказа

  • Цена: 2 230 600 Тг.
