Измеритель изоляции Chauvin Arnoux C.A 6550

  • В наличии
  • Код: P01139705

2 498 900 Тг.

+78442505680
  • +79275105680
  • График работы
  • Адрес и контакты

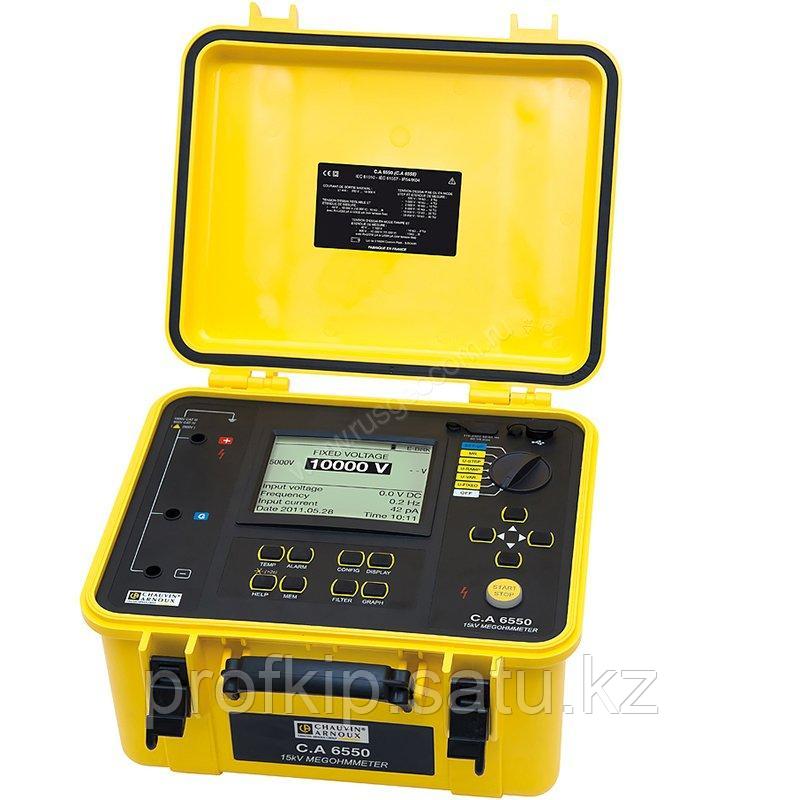

Измеритель изоляции Chauvin Arnoux C.A 6550
Измеритель изоляции Chauvin Arnoux C.A 6550В наличии
2 498 900 Тг.
+78442505680
  • +79275105680

Описание

Измерители сопротивления изоляции до 15 кВ Chauvin Arnoux CA6550 используются для проверки работоспособности и поиска неисправностей в электрических магистралях, трансформаторах, электродвигателях и генераторах. Прибор этой модели использует для тестирования изоляционного слоя электрический импульс напряжением до 10000 В. Предназначен для использования в тяжелых условиях промышленного производства.

Особенности устройства:

  • Верхний предел измерения сопротивления до 20 Том.
  • Замер тестовым напряжением со ступенчатым повышением.
  • Установка пороговых значений силы тока при тестировании.

Графический дисплей. Для отображения результатов тестирования в устройстве используется графический жидкокристаллический монохромный дисплей. Данные на нем могут отображаться в виде цифр или в виде кривой, которая показывает изменение сопротивления с течением времени. Благодаря графическому экрану с подсветкой полноценный анализ данных может быть проведен в полевых условиях без компьютера, при любом освещении.

Связь с ПК. В тераомметре Chauvin Arnoux CA6550 предусмотрен интерфейс RS-232 для подключения к компьютеру. С помощью ноутбука или настольного ПК можно организовать полноценный анализ данных в установленном программном обеспечении DataView. Приложение используется и для управления омметром, и для ввода результатов тестирования.

Элементы управления на передней панели. Для программирования режимов работы, выбора диапазонов и величины тестового напряжения используются кнопки и переключатели на передней панели. Здесь же размещены разъемы для подключения тестовых проводов, а также разъем для подключения тераомметра Chauvin Arnoux CA6550 к ПК. Такая компоновка облегчает коммутацию в процессе работы. В походном положении вся верхняя панель защищается крышкой.

Построение кривых R(t). Измеритель может быть использован в качестве регистратора. С помощью меню задается дискретность при проведении серии замеров. После этого прибор фиксирует значение сопротивления во внутреннюю память устройства. В дальнейшем эти данные применяются для построения кривой изменения сопротивления по времени.

Измерение коэффициента диэлектрического разряда. Эта функция помогает точно определить неисправность изолирующего слоя в электроприборах, когда он находится между другими – исправными – слоями. Измеритель сопротивления изоляции подает напряжение на изоляцию, замеряет емкость, после чего определяется остаточный ток. Затем коэффициент вычисляется по специальной формуле.

Купить измерители сопротивления изоляции до 15 кВ Chauvin Arnoux CA6550, а также получить консультацию специалистов вы можете в нашем магазине, по телефону или непосредственно на сайте с помощью формы обратной связи или онлайн-консультанта.

CHAUVIN ARNOUX CA6550
Параметр Значение
Диапазоны  500 В: 10кОм ... 2 ТОм
1000 В: 10 кОм... 4 ТОм
2500 В: 10 кОм... 10 ТОм
5000 В: 10 кОм... 15 ТОм
10000 В: 10 кОм... 25 ТОм
Фиксированное тестовое напряжение   500/1000/2500/5000/10000 В
Изменяемое тестовое напряжение

40 В -10000 В

с 3 преднастраиваемиыми значениям наряжения

Шаг изменения тестового напяжения

1 В (40 В ...1 кВ)

100 В (1В ... 10 кВ)

Режим линейного изменения напряжения (Ramp) 3 настраиваемых варианта: стартовое напряжение / конечное напряжение / длящееся
Настройка диапазона рампирования  40 ... 1100 В / 500 ... 10000 В
Режим пошагового напряжения (Step) До 10 шагов (значение шага и длительность настраиваютсядля каждого шага)
Измерение напряжения после испытания І: 0-2500 В / Іперем: 0-4000 В
Емкость  0,001 ... 9,999 мкФ / 10,00 ... 49,99 мкФ
Измерение тока утечки  0-8 мА
Разрядка после теста  Да / Автоматически
Дополнительные режимы прекращения тестирования качества изоляции

Ограничение тока утчки (I-limit) Программируеммое: 0,2 ... 5 мА Режим "раннего сброса"  "Early-break"  dl/dt

Таймер до 99 минут 59 секунд

Режим "прожига" Постоянное тестирование
Вычисление коэффициентов  PI, DAR, DD
Вычисление R при исходной T  Да
Фильтры отображения измерений  3 фильтра с 3 возможными константами
Графики на дисплее  R(t) + u(t); i(t); i(u);
Запоминание измерений 256 записей, 80000 точек; R, U, I и дата
Передача данных  Оптически изолированный порт для USB  и RS232 соединений
Питание

NiMH аккумуляторная батарея, 8x1,2 В / 4000 мА·ч

Подзарядка от внешнего источника напряжения: 90-260 В 50/60 Гц

Электробезопасность  1000 В CAT IV - IEC 61010-1 и IEC 61557
Габарты, масса 340x300x200 мм; 6,2 кг
Степень защиты ІР54
  • Высоковольтный провод, длиной 3м, с крокодилами - 3шт
  • 1кВ провода для измерения напряжения - 2шт
  • Шнур питания и зарядки аккумуляторов , длиной 2м, - 1шт
  • Оптический / USB компьютерный кабель - 1шт
  • Инструкция по эксплуатации
  • Сумка для переноски - 1шт

Информация для заказа

  • Цена: 2 498 900 Тг.
