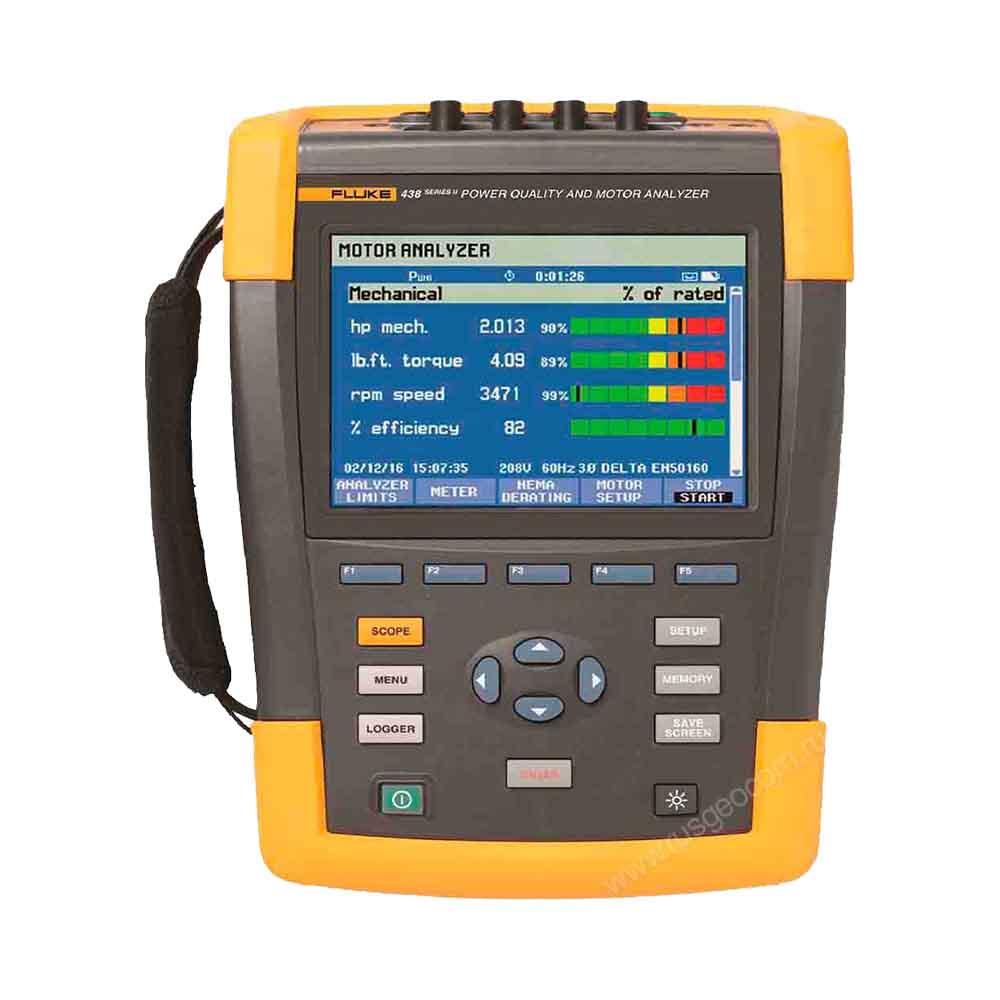

Анализатор качества электроэнергии Fluke 438 II/INTL

  • В наличии
  • Код: 4779015

5 001 900 Тг.

+7 (844) 250-56-80
  • +7 (927) 510-56-80
Анализатор качества электроэнергии Fluke 438 II/INTL
Анализатор качества электроэнергии Fluke 438 II/INTLВ наличии
5 001 900 Тг.
+7 (844) 250-56-80
  • +7 (927) 510-56-80

Описание

Анализатор качества электроэнергии Fluke 438 II/INTL предназначен для проведения диагностики трехфазных промышленных энергосистем. Прибор позволяет собрать данные, которые используются для глубокого анализа качества энергии, выявления неисправностей, оценки пиков потребления, контроля ввода в эксплуатацию нового оборудования, поиска вариантов более экономного и рационального расходования электричества.

Версия INTL (международная) не отличается от обычной по функционалу. Единственное существенное отличие в комплектации, которая вместо комбинированной WiFi/SD-карты включает обычный SD-накопитель на 8 Гб.

Анализ работы электродвигателей

Устройство обладает всеми преимуществами моделей 434/435, которые дополнены опциями для точных измерений электрических и механических характеристик промышленных двигателей как прямого пуска, так и с частотно-регулируемым приводом. Так, например, прибор может определить частоту вращения, крутящий момент, КПД, мощность, эффективность и другие параметры без подключения механических датчиков.

Fluke 438 II/INTL можно использовать для комплексных инспекций оборудования т.к. пользователю доступны не только параметры электродвигателей, но и возможности для работы с управляющими сигналами, контроля параметров сети при подключении нагрузки (пускового тока) и оценки влияния приводов или генераторов на энергокомплекс предприятия.

Возможности анализатора

  • Измерение параметров тока, включая мощность, потребление, DPF и др, с расчетом пиковых и усредненных значений.
  • Режим регистратора для долгосрочных наблюдений и сбора информации о качестве и потреблении энергии.
  • Функция осциллографа и автоматический анализ трендов.
  • Анализатор качества электроэнергии может измерить КНИ и провести исследования гармоник по току/напряжения для выявления источника искажений в системе.
  • Тестирование полного спектра гармоник и мощности.
  • Широкий инструментарий для графического и табличного представления данных.

Расширенный функционал

Анализатор качества электроэнергии Fluke 438 II/INTL может с высокой чувствительностью отслеживать переходные процессы и регистрировать форму высокочастотных колебаний, вызванных помехами различного происхождения. Запись формы кратковременных аномалий напряжения с наглядной визуализацией упрощает поиск источника проблем.

Режимы для расчета КПД инверторов, определения фликера с целью проверки воздействия коммутационного оборудования и другие программные инструменты позволяют электротехнику диагностировать практически любую неисправность производственной энергосистемы.

Купить анализатор качества электроэнергии Fluke 438 II/INTL, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.

...
Fluke 438 II
Диапазон Разрешение Погрешность Предел по умолчанию
Измеряемый параметр электродвигателя
Механическая мощность электродвигателя от 0,7 кВт до 746 кВт 0,1 кВт ±3% ="1" 100 % = номинальная мощность
от 1 л.с. до 1000 л.с. 0,1 л.с. ±3%="1" 100 % = номинальная мощность
Крутящий момент от 0 до 10 000 Нм 0,1 Нм ±5% ="1" 100 % = номинальный крутящий момент
от 0 до 10 000 фунто-футов 0,1 фунто-фута ±5%="1" 100 % = номинальный крутящий момент
Частота вращения От 0 до 3600 об/мин 1 об/мин ±3%="1" 100% = номинальная частота вращения
КПД от 0 до 100% 0,10% ±3%="1" Нет данных
Дисбаланс (NEMA) от 0 до 100% 0,10% ±0,15% 5 %
Коэффициент гармоник от 0 до 0,20 0,1 ±1,5% 0,15
напряжения (NEMA)
Коэффициент снижения мощности от 0,7 до 1,0 0,1 отображается Нет данных
из-за дисбаланса
Коэффициент снижения мощности от 0,7 до 1,0 0,1 отображается Нет данных
из-за гармоник
Суммарный коэффициент снижения от 0,5 до 1,0 0,1 отображается Нет данных
мощности NEMA
Примечания: поддерживает типы электродвигателей NEMA A, B, C, D и E, а также типы IEC H и N.
номинальный крутящий момент рассчитывается на основе значений номинальной мощности и номинальной скорости.
частота обновления значений параметров электродвигателя — 1 раз в секунду.
продолжительность наблюдения тенденции по умолчанию составляет 1 неделю.
="1"Если в качестве типа электродвигателя выбран "Другой", следует добавить к значению погрешности ошибку 5 %
Характеристика является истинной для мощности электродвигателя > 30 % от номинальной мощности
Характеристика является истинной при стабильной рабочей температуре. Запустите электродвигатель при полной нагрузке на 1 час как минимум
(2-3 часа, если мощность двигателя составляет 50 л.с. и выше), чтобы получить стабильную температуру
Электрические характеристики
  Модель Диапазон измерений Разрешение Погрешность
Напряжение
Среднеквадратичное напряжение (переменное+постоянное) 435-II 1–1000 В — между фазой и нейтралью 0,01 В ±0,1% от номинального напряжения****
Пиковое напряжение 1–1400 В пикового напряжения 1 В 5% от номинального напряжения
Коэффициент амплитуды напряжения (CF) 1,0 > 2,8 0,01 ±5%
В(ср.кв.знач.)½ 435-II   0,1 В ±0,2% от номинального напряжения
Vfund (основное напряжение) 435-II   0,1 В ±0,1% от номинального напряжения
Сила тока (погрешность без погрешности клещей)
Амперы (переменный+постоянный ток) i430-Flex 1x  5–6 000 A 1 А 0,5% ±5 отсчетов
i430-Flex 10x 0,5–600 A 0,1 А 0,5% ±5 отсчетов
1 мВ/А 1x 5–2000 A 0,5% ±5 отсчетов
1 мВ/А 10x 0,5–200 A (только переменный ток) 0,1 А 0,5% ±5 отсчетов
А (пиковый ток) i430-Flex  8400 A (пиковый ток) 1 А (ср.кв.знач.) ±5%
1 мВ/А 5500 A (пиковый ток) 1 А (ср.кв.знач.) ±5%
Коэффициент амплитуды тока (CF) 1–10 0,01 ±5%
А(ср.кв.знач.)½ i430-Flex 1x  от 5 A до 6000 A 1 А ±1% ±10 отсчетов
i430-Flex 10x 0,5–600 A 0,1 А ±1% ±10 отсчетов
1 мВ/А 1x от 5 A до 2000 A ±1% ±10 отсчетов
1 мВ/А 10x 0,5–200 A (только переменный ток) 0,1 А ±1% ±10 отсчетов
Afund (ток основной частоты) i430-Flex 1x  5–6 000 A 1 А 0,5% ±5 отсчетов
i430-Flex 10x 0,5–600 A 0,1 А 0,5% ±5 отсчетов
1 мВ/А 1x 5–2000 A 0,5% ±5 отсчетов
1 мВ/А 10x 0,5–200 A (только переменный ток) 0,1 А 0,5% ±5 отсчетов
Частота
Гц Fluke 435 при 50 Гц номинально 42,500–57,500 Гц 0,001 Гц ±0,01 Гц
Fluke 435 при 60 Гц номинально от 51,000 Гц до 69,000 Гц 0,001 Гц ±0,01 Гц
Электропитание
Ватты (В-А, вар) i430-Flex макс. 6 000 МВт 0,1 Вт–1 МВт ±1% ±10 отсчетов
1 мВ/А макс. 2000 МВт 0,1 Вт–1 МВт ±1% ±10 отсчетов
Коэффициент мощности (Cos j/DPF) 0–1 0,001 ± 0,1% при номинальных условиях нагрузки
Энергетический сектор
кВт-ч (кВА-ч, квар-ч) i430-Flex 10x зависит от номинала клещей и напряжения ±1% ±10 отсчетов
Потери энергии i430-Flex 10x зависит от номинала клещей и напряжения ±1% ± 10 отсчетов, за исключением погрешности сопротивления линии
Гармоники
Порядок гармоники (n) постоянный ток, группировка с 1 по 50: Группы гармоник в соответствии со стандартом IEC 61000-4-7
Порядок промежуточной гармоники (n) ОТКЛ, группировка с 1 по 50: Подгруппы гармоник и интергармоник в соответствии со стандартом IEC 61000-4-7
Вольты %f 0,0–100% 0,1% ±0,1% ± n x 0,1%
%r 0,0–100% 0,1%
