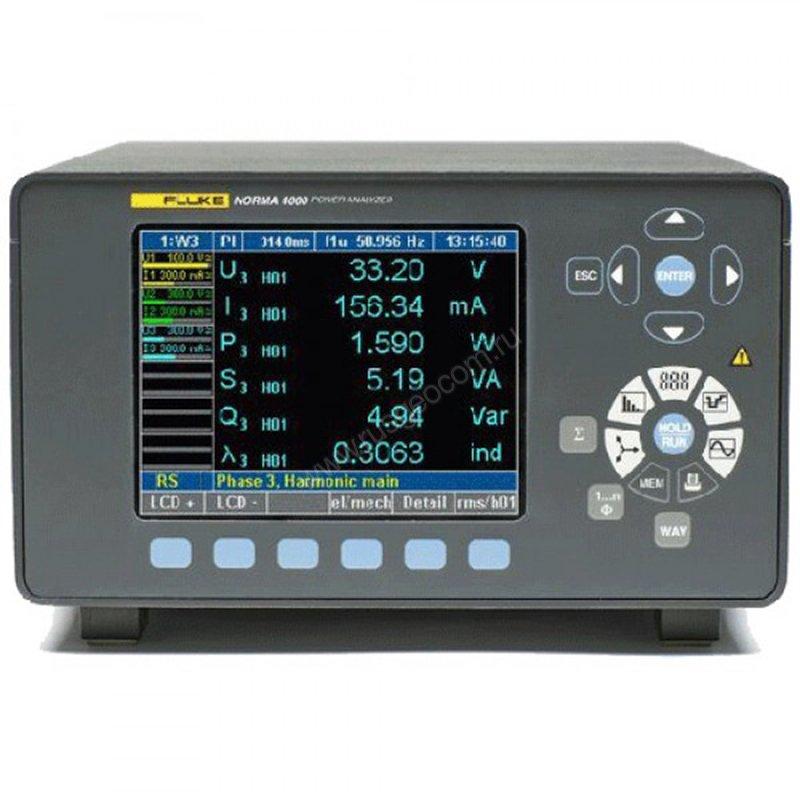

Анализатор качества электроэнергии Fluke N4K 3PP42I
Анализатор качества электроэнергии Fluke N4K 3PP42IВ наличии
6 867 500 Тг.
+7 (844) 250-56-80
  • +7 (927) 510-56-80

Описание

Анализатор качества электроэнергии Fluke N4K 3PP42I представляет собой прибор лабораторного класса, предназначенный для тестирования одно- и трехфазных систем и устройств. Контролируя с высокой точностью электроэнергетические характеристики, мощностные показатели и гармоники, он может использоваться в ходе испытаний двигателей и приводов всех типов, преобразователей, трансформаторов, для исследования влияния на питающую сеть индуктивных и емкостных нагрузок, проверки эффективности мер по оптимизации систем энергораспределения и повышению качества электроэнергии, и т.п. Прибор оснащен тремя фазовыми модулями PP42, с изолированными каналами измерения тока и напряжения, и набором сетевых интерфейсов.

Особенности

  • Компактный размер и комбинированное питание обеспечивают высокую мобильность Fluke N4K 3PP42I, что дает возможность одинаково эффективно работать и в лабораторных, и в производственных условиях.
  • Интерфейс IEEE488 / Ethernet упрощает интеграцию анализатора в состав измерительных систем и испытательных установок, обеспечивая непосредственное подключение прибора к промышленным или компьютерным сетям.
  • Высокий входной импеданс позволяет выполнять измерения напряжения до 1000 В и тока до 20 А, с кратковременной двукратной перегрузкой, в широком диапазоне частот при непосредственном подключении к тестируемой системе.

Преимущества

За счет реализации широкополосной технологии анализатор качества электроэнергии Fluke N4K 3PP42I отличается производительностью и гибкостью. Благодаря высокой точности и расширенной функциональности он обеспечивает решение разнотипных измерительных и аналитических задач, заменяя собой целый комплекс из прецизионных лабораторных измерителей. Встроенная память позволяет не только документировать результаты измерений, но и хранить до 15 настроечных конфигураций для разных режимов тестирования.

Помимо определения числовых показателей и интегральных значений контролируемых параметров, анализатор качества электроэнергии способен отображать: форму сигнала и искажений с высокой точностью, заменяя собой цифровой осциллограф, векторные диаграммы сигналов основной частоты, с проверкой симметрии напряжения в фазах, а также гистограммы частотного спектра с БПФ для отслеживания гармоник. Наличие режима регистратора с усреднением по времени дает возможность отслеживать тренды при долговременном тестировании.

Купить анализатор качества электроэнергии Fluke N4K 3PP42I, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.

Fluke N4K 3PP42I
Количество фаз      1-3
Вес  Прибл. 5 кг
Размер 150 мм x 237 мм x 315 мм
Встроенный принтер Да (опционально)
Дисплей Цветной, 144 мм - 320 x 240 пикселей.
Яркость подсветки и контрастность настраиваются пользователем.
Диапазон
От 0 до 3 МГц или от 0 до 10 МГц в зависимости от используемого входного модуля
Основная погрешность 0,2%, 0,1% или 0,03% в зависимости от используемого входного модуля
Частота дискретизации 0,33 МГц или 1 МГц в зависимости от используемого входного модуля
Диапазон входного напряжения От 0,3 В до 1000 В
Диапазон входного тока (напрямую без использования шунта) От 0,03 мА до 20 А в зависимости от используемого входного модуля
Память для хранения конфигураций 4 МБ
Память для хранения настроек 0,5 МБ
Быстрое преобразование Фурье До 40-й гармоники
RS-232 / USB-интерфейс Стандартно
Интерфейс PI1 для измерения процессов (8 аналоговых/импульсных входов и 4 аналоговых входа) опционально
Интерфейс IEEE 488.2/GPIB (1 Мбит/с Ethernet / 10 Мбит/с или 100 Мбит/с) опционально
Программа Fluke NormaView для ПК (загрузка данных, анализ и составление отчетов) стандартно
Быстрое преобразование Фурье Расчет гармоник с графическим отображением. Одновременно отображается до 3-х гистограмм.
Измеряемые величины: U, I, P в каждой фазе
Порядок гармоник: От 1-й до 40-й гармоники, максимум до половины частоты дискретизации
Цифровой осциллограф Одновременное отображение до трех измеренных величин на уровне выборки. Быстрый просмотр формы кривой и искажений.
Функция интегрирования (энергия) Одновременное отображение до шести числовых значений (по выбору). Возможность задания условий запуска/остановки и положительного/отрицательного направления.
Векторная диаграмма Отображение векторов основной частоты до 6-и сигналов. Обеспечивает простую проверку правильности подключения прибора и быстрый просмотр сдвига фазы каждого сигнала.
Регистратор данных Обеспечивает просмотр усредненных во времени данных для определения трендов.
Оперативная память для данных Хранение мгновенных и усредненных значений параметров; задание условий запуска и остановки.
Около 4 МБ оперативной памяти можно использовать для хранения измеренных значений.
Конфигурация Анализатор можно настроить на измерение и отображение данных в требуемом формате.
Диапазон рабочих температур От 5 °C до 35 °C
Диапазон температур хранения От -20 °C до 50 °C
Материал корпуса Анализаторы электроснабжения Fluke Norma предельно компактны и имеют цельный металлический корпус в соответствии с самыми строгими требованиями электромагнитной совместимости (EMC).
Климатический класс KYG в соответствии с DIN 40040, максимум 85 % относительной влажности, без конденсации.
Блок питания От 85 В до 264 В переменного тока, от 50 Гц до 60 Гц, от 100 В до 260 В постоянного тока, 40 ВА, вилка европейского стандарта и выключатель питания. В некоторых моделях имеется токовые зажимы.
Измерительные входы Безопасные розетки 4 мм, 2 - для каждого входа. Разъем BNC для подключения внешнего шунта
Управление Мембранная клавиатура для управления курсором – функциональные клавиши и функции прямого доступа.
Разъемы Задняя панель 3-фазного анализатора
Измеряемые величины Вычисление без пропусков средних значений величин для каждой фазы. В трехфазных системах дополнительно вычисляется полная мощность и выполняется усреднение значений V и I по трем фазам. Для этих значений также вычисляется основная гармоника H01 в синхронном режиме.
Uэфф. действующее значение, Uвс выпрямленное среднее, Uср. среднее значение
Up-, Up+, Upp пиковые значения
Ucf коэффициент амплитуды Ucf, Uff коэффициент формы
Ufc доля основной гармоники
Uthd коэффициент искажения DIN, IEC
Iэфф действующее значение,
Iвс выпрямленное среднее,
Iср среднее значение
Ip-, Ip+, Ipp пиковые значения
Icf коэффициент амплитуды Icf, Iff коэффициент формы
Ifc доля основной гармоники Ithd коэффициент искажения DIN, IEC
P активная мощность [Вт]
Q реактивная мощность [Вар]
S кажущаяся мощность [ВА]
φ, cos. сдвиг фазы
Функция интегрирования для активной мощности P, реактивной мощности
Q, кажущейся мощности S, напряжения (Um) и тока (Im),
Число разрядов 4 или 5 в зависимости от измеряемой величины.
Диапазон От постоянного тока и 0,2 Гц до частоты дискретизации
Точность ±0,01 % измеряемой величины (показания)
Частота и синхронизация Каналы, которые можно выбирать: все U/I или внешний вход.
Для обработки сигнала можно включить один из трех фильтров низких частот с разными частотами отсечки.
Значение частоты постоянно отображается в верхней части экрана.
Разъем синхронизации BNC на задней панели прибора можно использовать в качестве как входа, так и выхода.
Можно измерить входные сигналы с частотой до частоты дискретизации используемого фазового модуля. Уровень входного сигнала не должен превышать 50 В.
Выходной сигнал представляет собой импульсный TTL-сигнал амплитудой 5 В (частота зависит от частоты измеряемого сигнала синхронизации).
Память для конфигураций В памяти могут храниться до 15 пользовательских конфигураций с возможностью повторной загрузки. Несохраненные изменения теряются при выключении прибора.
Интерфейс Интерфейс RS232 для загрузки прошивки (встроенного ПО) и обмена данными с ПК. Возможно подключение принтера через внешний преобразователь.
Возможные варианты IEEE 488.2 / 1 Мбит/с
Ethernet / 10 Мбит/с или 100 Мбит/с
Электрическая безопасность EN 61010-1 / 2-я редакция, 1000 В CAT II (600 В CAT III)
Степень загрязнения 2, класс безопасности I
EN 61558 для трансформатора
EN 61010-2-031/032 для принадлежностей
Максимальные значения на входе Для входов напряжения: Диапазон измерений 1000 Вдейств., 2 КВпик
Для входов тока: Диапазон измерений 10 Адейств., 20 Апик
Испытательные напряжения Вход сетевого питания: корпус (заземление): 1,5 КВ переменного тока
Вход сетевого питания: Измерительный вход: 5,4 КВ переменного тока
Измерительные входы: Корпус: 3,3 КВ переменного тока
Измерительный вход: вход: 5,4 КВ
Электромагнитная восприимчивость Излучение: Согласно IEC 61326-1, EN 50081-1, EN 55011 класс B

Помехоустойчивость: Согласно IEC 61326-1 / Дополнение A (промышленный сектор), EN 50082-1
  • Norma 4000 Трехфазный анализатор мощности
  • 3 x фазных входных модуля питания PP42
  • Кабель питания
  • Программное обеспечение Fluke NormaView для ПК
  • Цветное руководство пользователя
  • Свидетельство об испытании
  • Калибровочные значения

Информация для заказа

  • Цена: 6 867 500 Тг.
