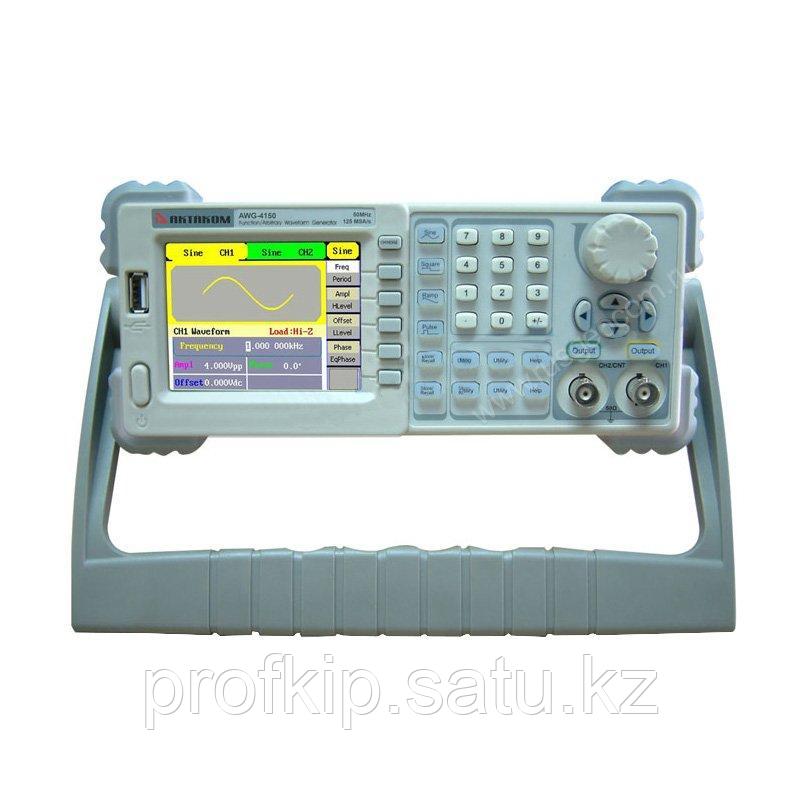

Генератор сигналов специальной формы Актаком AWG-4150

  • В наличии
  • Код: 44415000

377 400 Тг.

+7 (844) 250-56-80
  • +7 (927) 510-56-80
возврат товара в течение 14 дней по договоренности
Генератор сигналов специальной формы Актаком AWG-4150
Генератор сигналов специальной формы Актаком AWG-4150В наличии
377 400 Тг.
+7 (844) 250-56-80
  • +7 (927) 510-56-80

Описание

Новые генераторы АКТАКОМ — новые возможности приборов эконом класса  Универсальный генератор стандартных (5 форм) и специальной форм сигналов (48 типов), пачек импульсов. 2 канала. Полоса - 1мкГц…50 МГц (синус). Дискретизация 125 Мвыб/сек. Разрешение по вертикали: 14 бит. Макс. количество точек - 16К. Режимы модуляции АМ, ЧМ, ФМ, ЧМн, Амн, ШИМ. Режим качания частоты. Режим пачек импульсов. Цветной графический ЖК-дисплей с поддержкой формы. Интерфейс USB-host, USB -device. Встроенный частотомер до 200МГц. 2011 год стал одним из самых динамичных в расширении модельного ряда контрольно-измерительных приборов АКТАКОМ. Старые модели активно сменялись новыми, появлялись приборы с совершенно новыми функциональными возможностями, ранее бывшими недоступными для недорогих приборов. В конце 2011 года появилась новая, можно сказать — универсальная, серия генераторов АКТАКОМ AWG-41хх, которая имеет высочайшую функциональность, а в ценовом сегменте относится к прибором эконом-класса. Программное обеспечение может быть загружено после регистрации прибора с указанием его серийного (заводского) номера. AWGM AWG Manager Программное обеспечениеAWG Manager представляет собой компактное приложение для полнофункционального удалённого управления генераторами AKTAKOM AWG-4105, AWG-4110, AWG-4150, а также AWG-4082, AWG-4122, AWG-4162. Особенностью приложения является возможность использовать для связи с прибором лёгкий универсальный драйвер libusb, реализующий функции драйвера USBTMC. Реализована работа по интерфейсу USB.
AWG-4150
Максимальная выходная частота 50 МГц
Количество каналов 2
Форма сигнала Синусоидальный, прямоугольный, треугольный, импульсный, белый шум
48 типов специальной формы
Частотные характеристики
Диапазон синусоидальный сигнал 1 мкГц ~ 50 МГц
прямоугольный сигнал 1 мкГц ~ 25 МГц
импульсный сигнал 1 мкГц ~ 5 МГц
пилообразный и треугольный сигнал 1 мкГц ~ 300 кГц
белый шум (Гаусс) полоса 5 МГц (-3дБ)
специальной формы 1 мкГц ~ 5 МГц
Разрешение по частоте 1 мкГц
Точность установки (18°C ~ 28°C) 50 ppm (90 дней), 100 ppm (1 год)
Синусоидальный сигнал
Коэффициент гармоник CH1 CH2
< 1 Вп-п > 1 Вп-п < 1 Вп-п > 1 Вп-п
DC-1 МГц -55 дБн -45 дБн -55 дБн -45 дБн
1 МГц - 5 МГц -55 дБн -40 дБн -55 дБн -40 дБн
5 МГц - 25 МГц -50 дБн -35 дБн -50 дБн -35 дБн
Общие гармонические искажения <0.2% (DC ~ 20 кГц,1 Вп-п)
Негармонические искажения

< -70 дБн (DC ~ 1 МГц)

Фазовый шум -108 дБн/Гц @ 10 кГц
Прямоугольный сигнал
Время нарастания / спада < 12 нс (1 кГц, 1 Вп-п)
Выброс < 5 % (1 кГц, 1 Вп-п)
Коэф. заполнения 1 мГц ~ 10 MГц 20% ~ 80%
10 мГц ~ 20 MГц 40% ~ 60%
20 мГц ~ 25 MГц 50%
Ассиметрия 1% от периода + 20 нс (1 кГц, 1 Вп-п, 50% коэф. заполнения)
Джиттер 6 нс +0,1% от периода (1 кГц, 1 Вп-п)
Треугольный сигнал
Нелинейность < 0,1% (1 кГц, 1 Вп-п, 100% симметрия)
Симметрия 0 ~ 100%
Импульсный сигнал
Длительность импульса 20 нс ~ 2000 с , разрешение 1 нс
Время нарастания / спада < 12 нс (1 кГц, 1 Вп-п)
Выброс < 5%
Джиттер 6 нс +100 ppm от периода
Специальная форма
Максимальное количество точек участвующих в формировании сигнала 16 К
Вертикальное разрешение 14 бит
Частота дискретизации 125 Мвыб/сек
Время нарастания / спада < 20 нс
Джиттер (СКЗ) 6 нс + 30 ppm
Сохранение в энергонезависимую память 10форм
Характеристики выхода
Канал(выход) CH1 CH2
Амплитуда 2 мВп-п -10 Вп-п (50 Ом, <10 МГц)
2 мВп-п - 5 Вп-п (50 Ом, >10 МГц)
4 мВп-п ~ 20 Вп-п (высокий импеданс) <10 МГц)
4 мВп-п - 10 Вп-п (высокий импеданс) > 10MГц)
2 мВп-п - 3 Вп-п (50 Ом) 4 мВп-п ~ 6 Вп-п (высокий импеданс)
Вертиакальное разрешение (100 кГц, синус) ±(1 %+1 мВп-п) ±(1 %+ 1 мВп-п)
Неравномерность АЧХ (синус, 5 Вп-п) 0.1 дБ (<100 кГц)
0.15 дБ (100 кГц ~ 5 МГц)
0.3 дБ (>5 МГц)
DC смещение
Канал(выход) CH1 CH2
Диапазон (DC) 5 В (50 Ом)  10 В (высокий импеданс) 1.5 В (50 Ом)  3 В (высокий импеданс)
Погрешность ± (1%+1 мВ)
Выходной разъем
Канал(выход) CH1 CH2
Импеданс 50 Ом 50 Ом
Защита защита от короткого замыкания защита от короткого замыкания
AM Модуляция (CH1/CH2)
Несущая синус, прямоугольный, пила, треугольный, специальной (кроме DC)
Источник Внутренний / Внешний
Модулирующий сигнал синус, прямоугольный, пила, белый шум, специальной (2 мГц ~ 20 кГц)
Коэффициент модуляции 0% ~ 120%
ЧМ Модуляция (CH1/CH2)
Несущая синус, прямоугольный, пила, специальной (кроме DC)
Источник Внутренний / Внешний
Модулирующий сигнал синус, прямоугольный, пила, треугольный, белый шум, специальной (2 мГц ~ 20 кГц)
Девиация частоты 0 ~ 2.5 МГц
ФМ Модуляция (CH1/CH2)
Несущая синус, прямоугольный, пила, специальной (кроме DC)
Источник Внутренний / Внешний
Модулирующий сигнал синус, прямоугольный, пила, треугольный, белый шум, специальной (2 мГц ~ 20 кГц)
Девиация 0 ~ 360°
Частотная манипуляция (CH1/CH2)
Несущая синус, прямоугольный, пила, специальной (кроме DC)
Источник Внутренний / Внешний
Модулирующий сигнал прямоугольный с коэффициентом заполнения 50% (2 мГц ~ 50 кГц)
Амплитудная манипуляция (CH1/CH2)
Несущая синус, прямоугольный, пила, специальной (кроме DC)
Источник Внутренний / Внешний
Модулирующий сигнал прямоугольный с коэффициентом заполнения 50% (2 мГц ~ 50 кГц)
ШИМ модуляция(CH1/CH2)
Частота 500 мкГц ~ 20 кГц
Источник Внутренний / Внешний
Модулирующий сигнал синус, прямоугольный, пила, треугольный, специальной (кроме DC)
Внешний -6 В ~+6 В (соответствует глубине модуляции 0%~100%)
Режим свипирования (качания)(CH1/CH2)
Форма синус, прямоугольный, пила, треугольный, специальной (кроме DC)
Закон линейный / логарифмический
Направление Вверх / Вниз
Время свипирования 1 мс ~ 500 с + 0.1%
Источник запуска Ручной, внешний, внутренний
Режим пачек импульсов(CH1/CH2)
Форма синус, прямоугольный, пила, треугольный, специальной (кроме DC)
Тип Количество импульсов: 1 ~ 50000 , непрерывный, стробированный
Начальная / Конечная фаза 0° ~ 360°
Время стояния 1 мс ~ 500 с + 0.1%
Стробированный запуск Внешний запуск

Информация для заказа

  • Цена: 377 400 Тг.
