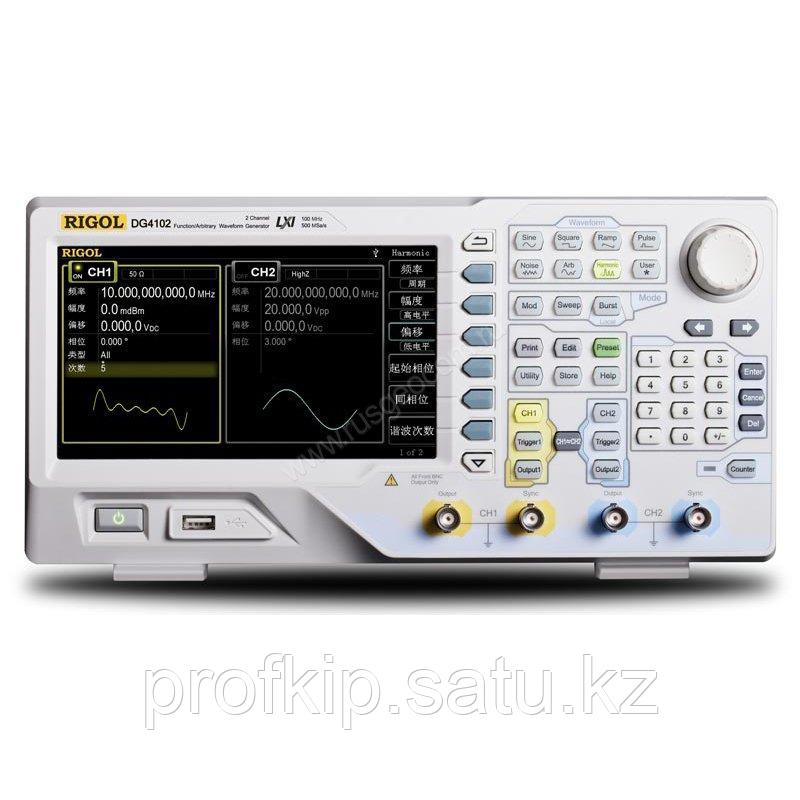

Универсальный генератор сигналов Rigol DG4102

  • В наличии
  • Код: 70410200

633 000 Тг.

+7 (844) 250-56-80
  • +7 (927) 510-56-80
возврат товара в течение 14 дней по договоренности
Универсальный генератор сигналов Rigol DG4102
Универсальный генератор сигналов Rigol DG4102В наличии
633 000 Тг.
+7 (844) 250-56-80
  • +7 (927) 510-56-80

Описание

Универсальный генератор сигналов Rigol DG4102 использует технологию прямого цифрового синтеза (DDS) и сочетает в себе множество функций: генератора сигналов произвольной формы, функционального генератора, генератора гармоник, аналогового и цифрового модулятора и частотомера. В генераторе сигналов Rigol DG4102 имеется два полностью идентичных канала с полной точной подстройкой фазы. Большое количество встроенных форм сигналов и видов модуляции делают генератор сигналов Rigol DG4102 мощным инструментом для использования в измерительных задачах различной сложности.
Rigol DG4102
Характеристика Значение
Максимальная выходная частота

100 МГц

Количество каналов

2

Форма сигнала Стандартные: синусоидальный, прямоугольный, пилообразный, импульсный, белый шум, гармоники
150 типов специальной формы
Синусоидальный канал
Нелинейные искажения
DC-1 МГц < -60 дБн
1 МГц - 10 МГц < -55 дБн
10 МГц - 100 МГц < -50 дБн
Коэффициент гармоник < 0,1% (10-20 кГц)
Общие гармонические искажения <0,2% (DC ~ 20 кГц, 1 Вп-п)
Негармонические искажения

< -65 дБн (DC ~ 10 МГц)

Фазовый шум -115 дБн/Гц @ 10 кГц
Прямоугольный канал
Время нарастания / спада < 10 нс (1 кГц, 1 Вп-п)
Выброс < 3 % (1 кГц, 1 Вп-п)
Коэф. заполнения ≤ 10 MГц 20% ~ 80%
10 мГц ~ 40 MГц 40% ~ 60%
> 40 MГц 50%
Ассиметрия регулируемая
Джиттер (СКЗ)
2 ppm + 500 пс (≤5 МГц, 1 Вп-п)
500 пс (>5 МГц, 1 Вп-п)
Пилообразный канал
Нелинейность < 1% (1 кГц, 1 Вп-п, 100% симметрия)
Симмметрия 0 ~ 100%
Импульсный сигнал
Длительность импульса ≥ 12 нс
Время нарастания / спада ≥ 7 нс
Период
от 40 нс до 1000000 с
Выброс < 3 % (1 кГц, 1 Вп-п)
Джиттер (СКЗ)
2 ppm + 500 пс (≤5 МГц, 1 Вп-п)
500 пс (>5 МГц, 1 Вп-п)
Специальная форма
Максимальное количество точек участвующих в формировании сигнала 16 К
Вертикальное разрешение 14 бит
Частота дискретизации 500 Мвыб/сек
Время нарастания > 5 нс (1 Вп-п)
Джиттер (СКЗ) 2 ppm + 500 пс (≤5 МГц, 1 Вп-п)
500 пс (>5 МГц, 1 Вп-п)
Интерполяция выключена, линейная
Способ редактирования по точкам, сегментами
Генератор гармоник
Порядок гармоник ≤ 16
Тип гармоник четные, нечетные, все, пользовательские
Амплитуда гармоник регулируемая
Фаза гармоник регулируемая

Характеристики выхода:

Амплитуда (50 Ом)

1 мВп-п - 10 Вп-п (≤20 МГц)
1 мВп-п ~ 5 Вп-п (>20 МГц ~ 60 МГц)
1 мВп-п ~ 2,5 Вп-п (> 60 МГц ~ 100 МГц)

Точность установки (1 кГц, >10 мВп-п, синус)

±(1%+2 мВ)

Неравномерность АЧХ (синус, 1,25 Вп-п, 50 Ом)

±0,1 дБ (≤10 МГц)
±0,2 дБ (>10 МГц ~ 60 МГц)
±0,4 дБ (>60 МГц ~ 100 МГц)

Единицы установки

Вп-п, Вскз, дБм

Разрешение

1 мВ или 3 бит

Смещение (50 Ом):

Диапазон ±5 В АС+DC

Точность установки

±(1% + 5 мВ +0,5% от амплитуды)

Выход сигнала:

Импеданс


50 Ом

Защита

от короткого замыкания, автоматическое отключение выхода при перегрузке

Модуляция

Тип модуляции

AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM

AM Модуляция (AM) :

Несущая

синус, прямоугольный, пила, шум, произвольной формы (кроме DC)

Источник

Внутренний / Внешний

Модулирующий сигнал

синус, прямоугольный, пила, шум, произвольной формы

Частота модуляции

2 мГц ~ 50 кГц

Коэффициент модуляции

0% ~ 120%

ЧМ Модуляция (FM):

Несущая

синус, прямоугольный, пила, произвольной формы (кроме DC)

Источник

Внутренний / Внешний

Модулирующий сигнал

синус, прямоугольный, пила, шум, произвольной формы

Частота модуляции

2 мГц ~ 50 кГц

ФМ Модуляция (PM):

Несущая

синус, прямоугольный, пила, произвольной формы (кроме DC)

Источник

Внутренний / Внешний

Модулирующий сигнал

синус, прямоугольный, пила, шум, произвольной формы

Частота модуляции

2 мГц ~ 50 кГц

Девиация

0 ~ 360°

Вход внешнего запуска:

Диапазон напряжения

75 мВскз ~ ± 2,5 В DC+AC

Полоса

5 МГц

Импеданс входа

100 Ом

Режим свипирования (качания):

Форма

синус, прямоугольный, пила, произвольной формы (кроме DC)

Закон

линейный, логарифмический, ступенчатый

Диапазон частот

от 1 мкГц до 100 МГц
Направление Вверх / Вниз
Время свипирования от 1 мс до 300 с

Время стояния / возврата

от 0 мс до 300 с
Источник запуска

Ручной, внешний, внутренний

Маркер спадающий фронт или синхросигнал (программируется)

Режим пачек импульсов:

Форма

синус, прямоугольный, пила, импульсный, шум, произвольной формы (кроме DC)

Частота несущей

от 2 мГц до 100 МГц

Количество импульсов в пачке

от 1 до 1000000 или бесконечное

Начальная / Конечная фаза

от 0° до 360°

Внутренний период

от 2 мкс до 500 с

Стробированный запуск

Внешний запуск

Источник запуска

Ручной, внешний, внутренний

Задержка запуска

от 0 нс до 85 с

Частотомер:

< ...

Измеряемый параметр

Частота, период, длительность положительного / отрицательного импульса, коэффициент заполнения

Частотный диапазон

1 мкГц ~ 200 МГц

Разрешение по частоте

6 разрядов/с

Диапазон периода

от 5 нс до 16 дней

Диапазон амплитуд и чувствительность (немодулированный сигнал, аттенюация отключена)

DC связь DC диапазон девиации
