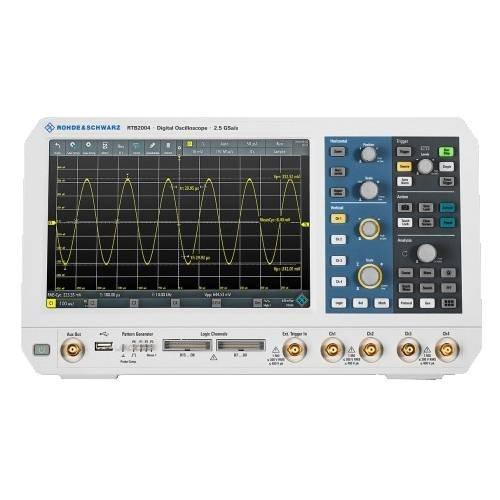

Цифровой осциллограф Rohde Schwarz RTB2004

  • В наличии
  • Код: 1333.1005.04

1 479 100 Тг.

+78442505680
  • +79275105680
Цифровой осциллограф Rohde Schwarz RTB2004
Цифровой осциллограф Rohde Schwarz RTB2004В наличии
1 479 100 Тг.
+78442505680
  • +79275105680

Описание

Цифровой осциллограф Rohde & Schwarz RTB2004 оснащен четырьмя каналами, крупноразмерным сенсорным дисплеем и 10-разрядным АЦП. Его ключевые характеристики расширяются с помощью докупаемых программных опций, благодаря чему вы можете наращивать возможности осциллографа по мере необходимости, не обращаясь для этого в сервис.

Особенности R&S RTB2004:

  • Для работы со сложными электронными устройствами, с отслеживанием взаимовлияния сигналов в разных точках проверяемой системы используются четыре канала.
  • Тестирование комбинированных и цифровых систем при использовании режима MSO, с задействованием дополнительных 16 цифровых входов.
  • Точное отображение сигналов сложной формы благодаря 10-разрядному АЦП.
  • Детализированное отображение результатов измерений на WXGA дисплее разрешением 1280х800 пикселей.
  • Управление через сенсорный экран с помощью стандартных "смартфонных" жестов.
  • Контроль электрических параметров и тестирование систем без дополнительного инструментария за счет встроенного цифрового вольтметра, частотомера и генератора сигналов.

Для максимального упрощения работы цифровой осциллограф Rohde & Schwarz RTB2004 оснащен кнопками прямого доступа к ключевым функциям, таким как документирование, снимок экрана, автонастройка, фиксация результатов. Кроме того, на сенсорный экран выведены панели для гибкой настройки и доступа к функциям.

При обучении работе с цифровым осциллографом Rohde & Schwarz RTB2004 имеются соответствующие встроенные специализированные функции. Режим обучения, доступ к которому ограничивается парольной защитой, позволяет отключать автонастройку и другие автоматизированные функции. Используя экранные комментарии, легко готовить отчеты об измерениях.

Встроенный веб-сервер обеспечивает трансляцию изображения с экрана осциллографа на все компьютеры в сети аудитории. Также цифровой осциллограф Rohde & Schwarz RTB2004 поддерживает функцию дистанционного управления, поэтому просто интегрируется в автоматизированные измерительные системы и лабораторные установки.

Купить цифровой осциллограф Rohde & Schwarz RTB2004, а также получить консультацию специалистов вы можете непосредственно в нашем магазине либо удалённо – по телефону или на сайте, обратившись к онлайн-консультанту или оставив запрос с помощью формы обратной связи.

  Цифровой осциллограф Rohde & Schwarz RTB2004
Входные каналы 4 осциллографических
16 логических (опция RTB-B1)
Полосы пропускания для аналоговых каналов 70 МГц    RTB2004
100 МГц  RTB2004-B241
200 МГц  RTB2004-B242
300 МГц  RTB2004-B243
Максимальная входная частота для логических каналов 300 МГц
Время нарастания переходной характеристики (расчетное) <5 нс    стандартно
<3,5 нс    с опцией RTB-B241
<1,75 нс   с опцией RTB-B242
<1,15 нс    с опцией RTB-B243
Диапазон значений коэффициента отклонения по вертикали от 1 мВ/дел до 5 В/дел
Импеданс аналоговые каналы 1 МΩ+/-2%, 9 пФ +/-2 пФ
логические каналы 10 кΩ+/-2%, ~4 пФ
Максимальное входное напряжение аналоговые каналы: 300 В (СКЗ), макс. 400 В (ПИК)
логические каналы: +/- 40 В (ПИК)
Система горизонтального отклонения
Диапазон временной развертки от 1 нс/дел до 500 с/дел
Погрешность временной развертки 2,5x10-6
Система сбора данных
Частота дискретизации 1,25 ГВыб/с
аналоговые каналы 2,5 ГВыб/с с чередованием
Частота дискретизации 1,25 ГВыб/с
логические каналы
Глубина памяти 10 млн. точек
20 млн. точек с чередованием
160 млн. точек сегментированной памяти (c опц. R&S®RTB-K15)
Вертикальное разрешение 10 бит (16 бит в режиме high-resolution)
Скорость обновления до 50’000 осциллограмм/с
Система синхронизации
Источники синхронизации входы аналоговых каналов,
входы логических каналов (опционально)
Режимы запуска автоматический, ждущий, однократный
Виды запуска Стандартно: edge, width, video (PAL, NTSC, SECAM, PAL-M, SDTV 576i, HDTV 720p, HDTV 1080i, HDTV 1080p), pattern, serial bus, timeout, line
Опционально: I2C, SPI, UART/RS-232/RS-422/RS-485, CAN/LIN
Анализ осциллограмм
Автоматические измерения до 31 измерений, разбитых по категориям амплитуда/ время/ частота/ мощность
Курсорные измерения Амплитудные и временные
Математическая обработка сложение, вычитание, умножение, деление, БПФ
Тестирование по маске тестирование по критерию годен/не годен;
Дополнительные возможности
Генератор сигналов произвольной формы (R&S RTB-B6) Разрешение 14 бит, дискретизация 250 млн.выборок/с
Синус: 0.1 Гц – 25 МГц
Импульс/прямоугольный: 0.1 Гц – 10 МГц
пилообразный/треугольный: 0.1 Гц – 1 МГц
Шум: макс. 25 МГц
Произвольная форма: макс. 10 млн. выборок/с, 16 тыс. точек
Генератор тстовых последовательностей 4 бит
I2C, SPI, UART and CAN/LIN
Цифровой вольтметр (DVM) Источник: аналоговые каналы;
Разрешение: 3 разряда;
Измерение напряжения: DC, , AC+DCскз и ACскз
Частотомер Измерения: частота, период
Разрешение: 6 разрядов;
Дисплей
Тип Емкостной цветной сенсорный, диагональю 10.1 дюймов
Разрешение 1280х800 пикселей (WXGA)
Общие характеристики
Интерфейсы USB host, USB device, LAN
Габаритные размеры (Ш×В×Г), мм 390×220×152
Масса 2,5 кг
  • Базовый блок прибора
  • Пассивные пробники на каждый канал (RT-ZP03, делитель - 1:1, 10:1)
  • Шнур питания
  • Опции по заказу

Информация для заказа

  • Цена: 1 479 100 Тг.
