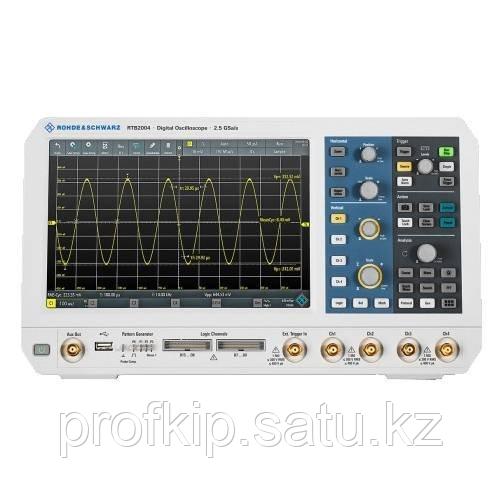

Цифровой осциллограф Rohde Schwarz RTB2K-302

  • В наличии
  • Код: 1333.1005P32

2 835 200 Тг.

+7 (844) 250-56-80
  • +7 (927) 510-56-80
возврат товара в течение 14 дней по договоренности
Цифровой осциллограф Rohde Schwarz RTB2K-302
Цифровой осциллограф Rohde Schwarz RTB2K-302В наличии
2 835 200 Тг.
+7 (844) 250-56-80
  • +7 (927) 510-56-80

Описание

Цифровой осциллограф Rohde Schwarz RTB2K-302 решает измерительные задачи при диагностике электрооборудования и силовых систем. Прибор дает возможность детализировано исследовать сигналы благодаря 10-битному АЦП и глубине встроенной памяти до 20 млн точек при активации режима чередования.

Особенности и преимущества модели

  • Полоса пропускания до 300 МГц
  • Исследование ЭМС, функция БПФ для анализа частот
  • Частота дискретизации - 1,25 ГВыб/с
  • 10-дюймовый настраиваемый тачскрин. Разрешение - 1280х800 точек
  • Русскоязычный интерфейс
  • Низкий уровень внутренних шумов
  • Запуск и загрузка за 10 с

Значительное разрешение по вертикальной оси вкупе с объемной памятью позволяет захватывать длительные последовательности сигналов, что особенно полезно при поиске нестабильных ошибок. По нажатию кнопки“QuickMeas”, Rohde Schwarz RTB2K-302 одновременно проводит череду запрограммированных измерений и выводит все графики на экран.

Емкостной дисплей создает рабочее поле в 2 раза большего размера, чем у 7-дюймовых устройств, что положительно сказывается на восприятии масштабной сетки и отдельных значений. Панель быстрого доступа заполняется необходимыми инструментами по выбору оператора. Управление жестами для перемещения и масштабирования окон, привычное по планшетам, повышает удобство работы. Более того, при сохранении скриншотов на экране можно, например, рисовать стрелки, выделять отдельные области и оставлять комментарии.

Если необходимо расширить память или модернизировать цифровой осциллограф новыми функциями, то достаточно будет приобрести необходимые программные лицензии и установить их.

Rohde Schwarz RTB2K-302 также может быть применен:

  • Как логический анализатор. В режиме MSO доступно 16 каналов
  • Для декодирования и синхронизации протоколов
  • Как генератор сигналов
  • Для цифрового измерения напряжения

Эту модель можно подключить к ПК для сохранения документации или дистанционного управления, при этом пользователю компьютера доступны абсолютно все функции. Такая связка может использоваться для удобной демонстрации.

Устройство поможет оптимизировать рабочий процесс лабораторий и предприятий, занимающихся наладкой и сервисом электрооборудования. Прибор включен в государственный реестр СИ.

Купить цифровой осциллограф Rohde Schwarz RTB2K-302, а также получить консультацию специалистов вы можете в нашем магазине, по телефону или непосредственно на сайте с помощью формы обратной связи или онлайн-консультанта.

  Цифровой осциллограф Rohde & Schwarz RTB2002
Входные каналы 2 осциллографических
16 логических (опция RTB-B1)
Полосы пропускания для аналоговых каналов 70 МГц    RTB2002
100 МГц  RTB2002-B221
200 МГц  RTB2002-B222
300 МГц  RTB2002-B223
Максимальная входная частота для логических каналов 300 МГц
Время нарастания переходной характеристики (расчетное) <5 нс    стандартно
<3,5 нс    с опцией RTB-B221
<1,75 нс  с опцией RTB-B222
<1,15 нс   с опцией RTB-B223
Диапазон значений коэффициента отклонения по вертикали от 1 мВ/дел до 5 В/дел
Импеданс аналоговые каналы 1 МΩ+/-2%, 9 пФ +/-2 пФ
логические каналы 10 кΩ+/-2%, ~4 пФ
Максимальное входное напряжение аналоговые каналы: 300 В (СКЗ), макс. 400 В (ПИК)
логические каналы: +/- 40 В (ПИК)
Система горизонтального отклонения
Диапазон временной развертки от 1 нс/дел до 500 с/дел
Погрешность временной развертки 2,5x10-6
Система сбора данных
Частота дискретизации 1,25 ГВыб/с
аналоговые каналы 2,5 ГВыб/с с чередованием
Частота дискретизации 1,25 ГВыб/с
логические каналы
Глубина памяти 10 млн. точек
20 млн. точек с чередованием
160 млн. точек сегментированной памяти (c опц. R&S®RTB-K15)
Вертикальное разрешение 10 бит (16 бит в режиме high-resolution)
Скорость обновления до 50’000 осциллограмм/с
Система синхронизации
Источники синхронизации входы аналоговых каналов,
входы логических каналов (опционально)
Режимы запуска автоматический, ждущий, однократный
Виды запуска Стандартно: edge, width, video (PAL, NTSC, SECAM, PAL-M, SDTV 576i, HDTV 720p, HDTV 1080i, HDTV 1080p), pattern, serial bus, timeout, line
Опционально: I2C, SPI, UART/RS-232/RS-422/RS-485, CAN/LIN
Анализ осциллограмм
Автоматические измерения до 31 измерений, разбитых по категориям амплитуда/ время/ частота/ мощность
Курсорные измерения Амплитудные и временные
Математическая обработка сложение, вычитание, умножение, деление, БПФ
Тестирование по маске тестирование по критерию годен/не годен;
Дополнительные возможности
Генератор сигналов произвольной формы (R&S RTB-B6) Разрешение 14 бит, дискретизация 250 млн.выборок/с
Синус: 0.1 Гц – 25 МГц
Импульс/прямоугольный: 0.1 Гц – 10 МГц
пилообразный/треугольный: 0.1 Гц – 1 МГц
Шум: макс. 25 МГц
Произвольная форма: макс. 10 млн. выборок/с, 16 тыс. точек
Генератор тстовых последовательностей 4 бит
I2C, SPI, UART and CAN/LIN
Цифровой вольтметр (DVM) Источник: аналоговые каналы;
Разрешение: 3 разряда;
Измерение напряжения: DC, , AC+DCскз и ACскз
Частотомер Измерения: частота, период
Разрешение: 6 разрядов;
Дисплей
Тип Емкостной цветной сенсорный, диагональю 10.1 дюймов
Разрешение 1280х800 пикселей (WXGA)
Общие характеристики
Интерфейсы USB host, USB device, LAN
Габаритные размеры (Ш×В×Г), мм 390×220×152
Масса 2,5 кг
  • Базовый блок прибора с опцией RTB-B223
  • Пассивные пробники на каждый канал (RT-ZP03, делитель - 1:1, 10:1)
  • Шнур питания
  • Опции по заказу

Информация для заказа

  • Цена: 2 835 200 Тг.
