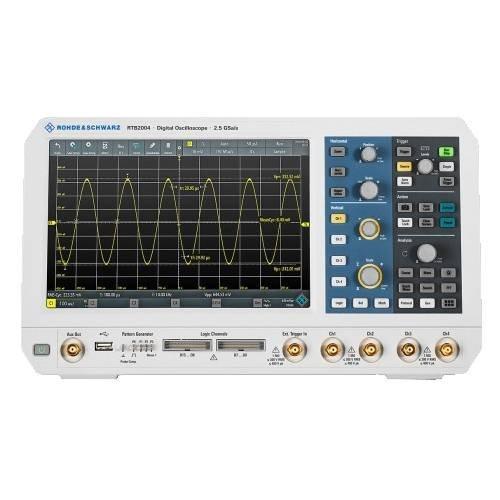

Цифровой осциллограф Rohde Schwarz RTB2K-COM4
Цифровой осциллограф Rohde Schwarz RTB2K-COM4В наличии
5 320 800 Тг.
+7 (844) 250-56-80
  • +7 (927) 510-56-80

Описание

Цифровой осциллограф Rohde & Schwarz RTB2K-COM4 - прибор, предназначенный для исследования амплитудных и временных параметров электрического сигнала, подаваемого на его вход. Осциллографы этой марки объединяют в себе высокую производительность и многофункциональность при компактном исполнении и малом весе. Как и модели более высокого класса, этот прибор имеет крупноразмерный дисплей высокого разрешения, совмещает кнопочное и сенсорное управление. За счет этого повышается удобство пользования и эффективность работ.

Основные особенности цифрового осциллографа Rohde & Schwarz RTB2K-COM4:

  • Ширина полосы пропускания 300 МГц.
  • Анализ ранее сохраненных последовательностей возможен благодаря функции архива.
  • Использование аналоговых и логических входов при отладке сложных комбинированных систем в режиме MSO.
  • Задание тестовых сигналов и последовательностей встроенным ARB-генератором.
  • Поддержка синхронизации и декодирования по стандартным протоколам I2C/SPI, разновидностям RS232, CAN/LIN.

Данная модель имеет четыре входных канала и поставляется в комплекте с набором опций, существенно расширяющих функционал прибора. Поэтому, отпадает необходимость его модернизации при решении сложных задач.

10-битный АЦП, на базе которого сконструирован цифровой осциллограф Rohde & Schwarz RTB2K-COM4, обладает более высоким разрешением, по сравнению с АЦП на 8 разрядов. При рассмотрении сложных сигналов фиксируются все их подробности. Наличие встроенного вольтметра TRMS и частотомера, логических анализаторов, 13 видов курсорных измерений повышают информативность и эффективность анализа данных. За счет этого минимизируется трудоемкость диагностики и отладки сложных систем.

Для использования в целях обучения цифровой осциллограф Rohde & Schwarz RTB2K-COM4 оснащен рядом специальных функций. При формировании отчетов, осциллограммы прямо на дисплее можно снабжать комментариями, сохраняя снимок с экрана нажатием одной кнопки. Через веб-интерфейс, при использовании LAN подключения, изображение с экрана прибора транслируется на компьютеры в учебном классе. Наличие USB порта обеспечивает простую интеграцию осциллографа в состав измерительных систем с дистанционным управлением.

В комплект поставки RTB2K-COM4 входят пассивные одноконтактные пробники для решения наиболее популярных измерительных задач. В зависимости от разновидности тестируемых устройств и их характеристик вы можете подобрать для работы другие виды пробников – активные дифференциальные, токовые, пассивные высоковольтные, несимметричного типа.

Купить цифровой осциллограф Rohde & Schwarz RTB2K-COM4 и аксессуары к нему, а также получить исчерпывающую консультацию специалистов по особенностям использования данной модели вы можете в непосредственно нашем магазине, на сайте, задав вопрос консультанту в режиме он-лайн или оставив запрос с использованием формы обратной связи, или по телефону.

  Цифровой осциллограф Rohde & Schwarz RTB2004
Входные каналы 4 осциллографических
16 логических (опция RTB-B1)
Полосы пропускания для аналоговых каналов 70 МГц    RTB2004
100 МГц  RTB2004-B241
200 МГц  RTB2004-B242
300 МГц  RTB2004-B243
Максимальная входная частота для логических каналов 300 МГц
Время нарастания переходной характеристики (расчетное) <5 нс    стандартно
<3,5 нс    с опцией RTB-B241
<1,75 нс   с опцией RTB-B242
<1,15 нс    с опцией RTB-B243
Диапазон значений коэффициента отклонения по вертикали от 1 мВ/дел до 5 В/дел
Импеданс аналоговые каналы 1 МΩ+/-2%, 9 пФ +/-2 пФ
логические каналы 10 кΩ+/-2%, ~4 пФ
Максимальное входное напряжение аналоговые каналы: 300 В (СКЗ), макс. 400 В (ПИК)
логические каналы: +/- 40 В (ПИК)
Система горизонтального отклонения
Диапазон временной развертки от 1 нс/дел до 500 с/дел
Погрешность временной развертки 2,5x10-6
Система сбора данных
Частота дискретизации 1,25 ГВыб/с
аналоговые каналы 2,5 ГВыб/с с чередованием
Частота дискретизации 1,25 ГВыб/с
логические каналы
Глубина памяти 10 млн. точек
20 млн. точек с чередованием
160 млн. точек сегментированной памяти (c опц. R&S®RTB-K15)
Вертикальное разрешение 10 бит (16 бит в режиме high-resolution)
Скорость обновления до 50’000 осциллограмм/с
Система синхронизации
Источники синхронизации входы аналоговых каналов,
входы логических каналов (опционально)
Режимы запуска автоматический, ждущий, однократный
Виды запуска Стандартно: edge, width, video (PAL, NTSC, SECAM, PAL-M, SDTV 576i, HDTV 720p, HDTV 1080i, HDTV 1080p), pattern, serial bus, timeout, line
Опционально: I2C, SPI, UART/RS-232/RS-422/RS-485, CAN/LIN
Анализ осциллограмм
Автоматические измерения до 31 измерений, разбитых по категориям амплитуда/ время/ частота/ мощность
Курсорные измерения Амплитудные и временные
Математическая обработка сложение, вычитание, умножение, деление, БПФ
Тестирование по маске тестирование по критерию годен/не годен;
Дополнительные возможности
Генератор сигналов произвольной формы (R&S RTB-B6) Разрешение 14 бит, дискретизация 250 млн.выборок/с
Синус: 0.1 Гц – 25 МГц
Импульс/прямоугольный: 0.1 Гц – 10 МГц
пилообразный/треугольный: 0.1 Гц – 1 МГц
Шум: макс. 25 МГц
Произвольная форма: макс. 10 млн. выборок/с, 16 тыс. точек
Генератор тстовых последовательностей 4 бит
I2C, SPI, UART and CAN/LIN
Цифровой вольтметр (DVM) Источник: аналоговые каналы;
Разрешение: 3 разряда;
Измерение напряжения: DC, , AC+DCскз и ACскз
Частотомер Измерения: частота, период
Разрешение: 6 разрядов;
Дисплей
Тип Емкостной цветной сенсорный, диагональю 10.1 дюймов
Разрешение 1280х800 пикселей (WXGA)
Общие характеристики
Интерфейсы USB host, USB device, LAN
Габаритные размеры (Ш×В×Г), мм 390×220×152
Масса 2,5 кг
  • Базовый блок прибора с опциями RTB-B243/-B1/-B6/-K1/-K2/-K3/-K15
  • Пассивные пробники на каждый канал (RT-ZP03, делитель - 1:1, 10:1)
  • Шнур питания
  • Опции по заказу

Информация для заказа
