Портативный осциллограф Rohde Schwarz RTH1004 PLUS, 4 канала, 200 МГц, изолированные входы, беспрово ...

  • В наличии
  • Код: 94370

3 695 700 Тг.

+7 (844) 250-56-80
  • +7 (927) 510-56-80
возврат товара в течение 14 дней по договоренности

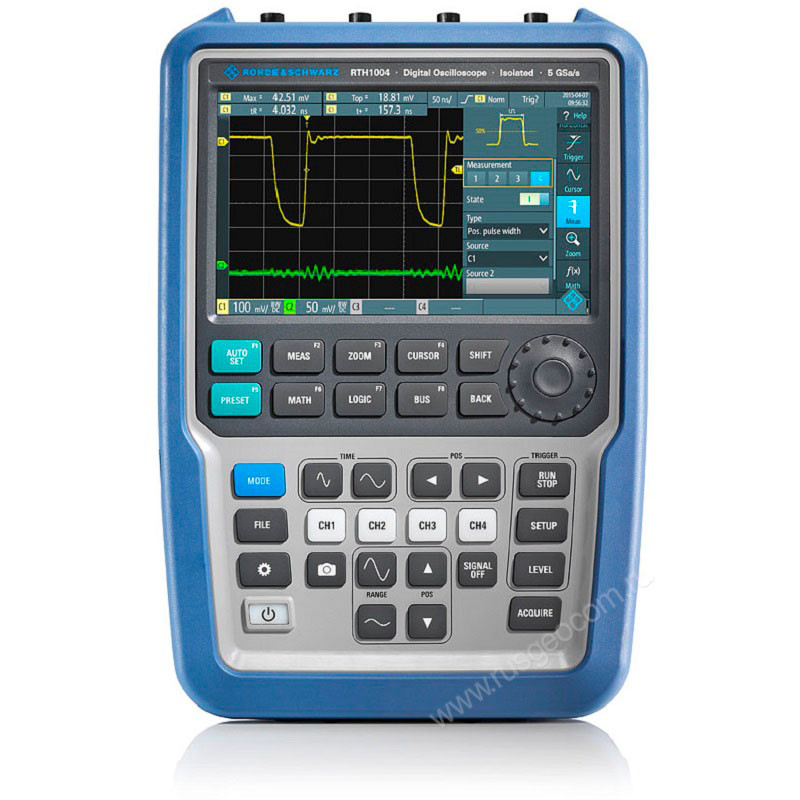

Портативный осциллограф Rohde Schwarz RTH1004 PLUS, 4 канала, 200 МГц, изолированные входы, беспрово ...
Портативный осциллограф Rohde Schwarz RTH1004 PLUS, 4 канала, 200 МГц, изолированные входы, беспрово ...В наличии
3 695 700 Тг.
+7 (844) 250-56-80
  • +7 (927) 510-56-80

Описание

Акция! Приобретая портативный осциллограф Rohde Schwarz RTH1004 вы получаете планшет в подарок !

Осциллограф Rohde Schwarz RTH1004 PLUS представляет собой оптимальное решение для сервисного инженера, которое совмещает в себе производительность и точность лабораторного измерителя с мобильностью и защищенностью специализированных инструментов для работ в полевых условиях. Среди приборов компактного класса от R&S это изделие обладает наивысшей функциональностью – как представитель семейства Multi Domain, оно способно заменять собой целый парк разнотипных специализированных измерителей, востребованных в промышленном секторе, автосервисе и энергообеспечении: анализаторы спектра, гармоник, протоколов, смешанных сигналов, регистратор, частотомер и т.д. В варианте PLUS базовый прибор предлагается с набором предустановленных опций в комплекте с пластиковым кейсом-футляром по цене меньшей, чем стоимость таких компонентов по отдельности.

Особенности

  • 4 канала с гальванической развязкой и широким измерительным диапазоном, позволяют с помощью Rohde Schwarz RTH1004 PLUS выполнять тестирование электроустановок и систем с 3-фазным питанием.
  • Полоса пропускания 200 МГц перекрывает большинство приложений, используемых в полевых условиях, при необходимости ее можно опционально увеличить до 350 или 500 МГц.
  • 7-дюймовый сенсорный дисплей упрощает выполнение настроек и регулировок, и ускоряет доступ к важным функциям.
  • >Дистанционное управление по WLAN с использованием любого смартфона, портативного ПК или планшета повышает безопасность испытаний, позволяя выполнять их в удалённом режиме; работать можно в среде любого браузера, без инсталляции специализированного ПО.
  • Компактный размер корпуса обеспечивает возможность размещения прибора непосредственно в распределительных шкафах, под кожухами промышленных агрегатов или под капотом автомобиля.
  • Прочный кейс, включенный в комплект, имеет достаточно большой объем, поэтому может использоваться для хранения и переноски не только самого осциллографа, но и аксессуаров и других инструментов, востребованных при проведении выездных работ.

Высокая производительность

Rohde Schwarz RTH1004 PLUS обеспечивает такую же скорость сбора данных, как и "полноразмерные" лабораторные осциллографы. Частота дискретизации до 5 млрд. отсчетов/с, глубина памяти до 500 тыс. точек и увеличенное до 10 бит разрешение АЦП позволяет исследовать сложные сигналы значительной продолжительности, выполняя их захват на длинных временных промежутках с максимальной детализацией. Опция сегментирования повышает эффективность использования памяти за счет выборочной оцифровки только информативных элементов сигнала, а функция архива дает возможность быстро возвращаться к результатам предыдущих измерений для их анализа и сравнения, без потери текущих показаний. Опционально доступны дополнительные функции анализа смешанных сигналов, запуска и декодирования промышленных протоколов, анализа спектра, расширенные режимы синхронизации и т.д., что позволяет легко нарастить базовые возможности прибора.

Защищенность

Оптимизированный для полевого применения данный цифровой осциллограф соответствует всем требованиям, предъявляемым к инструментарию, который предназначен для использования в жестких условиях. Прочный пыле-влагозащищенный корпус по стандарту IP51 выдерживает падение с высоты человеческого роста. Интерфейсные разъемы при неиспользовании прикрыты заглушками. По классу электробезопасности эта модель соответствует максимальной категории – CAT IV 600 В, CAT III 1000 В, поэтому может использоваться без ограничений для выполнения любых измерительных работ на промышленном и электросиловом оборудовании.

Купить цифровой осциллограф Rohde Schwarz RTH1004 PLUS, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.

R&S RTH1004 PLUS
Характеристика Значение
Полоса пропускания 200 МГц
Количество каналов 4 изолированных канала
Регистрация
Режим Обычный
Пиковый детектор
Усреднение (2...8192 осциллограмм)
Высокое разрешение
Огибающая
Макс. дискретизация (реальное время) 5 млрд отсчетов/с
2,5 млрд отсчетов/с (2 активных канала)
1,25 млрд отсчетов/с (4 активных канала)
Вход
Связь по входу открытый, закрытый
Входной импеданс 1 МОм ± 2 % || 12 пФ ± 2 пФ
Максимальное входное напряжение CAT IV 300 Вскз , 424 Впик
CAT IV 600 В, CAT III 1000 В с пробниками R&S® RT-ZI10 или R&S® RT-ZI11
Параметры горизонтальной системы
Скорость захвата осциллограмм 50000 осц./сек
Интерполятор sin(x)/x
Глубина записи ≤20 мВ/дел
1 канал: 500 К отсчетов (обычный), 250 К (пиковый детектор, усреднение, высокое разрешение, огибающая)
2 канала: 250 К отсчетов (обычный), 125 К (пиковый детектор, усреднение, высокое разрешение, огибающая)
3,4 канала: 125 К отсчетов (обычный), 62,5 К (пиковый детектор, усреднение, высокое разрешение, огибающая)
≥50 мВ/дел
125 К отсчетов (обычный), 62,5 К (пиковый детектор, усреднение, высокое разрешение, огибающая)
Коэффициент развертки 1 нс/дел ~ 500 с/дел
Погрешность временной базы ±10 ppm
Задержка между каналами ±100 нс
Режимы Y-T, X-Y, zoom, FFT, самописец
Параметры вертикальной системы
Вертикальное разрешение 9 бит
10 бит (ADC режим)
Вертикальное отклонение 2 мВ/дел ~ 100 В/дел

Диапазон смещения
±4 В (2 мВ/дел ~ 500 мВ/дел)
±200 В (1 В/дел ~ 20 В/дел)
0 В (≥40 В/дел)
Низкочастотный предел ≤8 Гц ( на входе BNC)
Время нарастания ≤1,75 нс
Погрешность коэф. усиления ±1,5% (>5 мВ/дел)
±2% (2 мВ/дел~5 мВ/дел)
±2,5% (2 мВ/дел)
Погрешность смещения ±0,1 дел ±1,5 мВ ±0,5%смещения
Изоляция между каналами >40 дБ
Измерения и анализ осциллограмм
Курсорные ручные (ΔV, ΔT, ΔV и ΔT, V-маркер), слежение, авто
Автоматические 33 типа автоматических измерений
временные: период, частота, время нарастания, время спада, длительность положительного импульса, длительность отрицательного импульса, положительная и отрицательная скважность, задержка, фаза
амплитудные: среднее, СКЗ, крест-фактор, стандартная девиация, минимум, максимум, размах, база, вершина, амплитуда, передний и задний выброс, AC, DC, AC+DC
счетчик: количество положительных импульсов, количество отрицательных импульсов, количество нарастающих фронтов, количество спадающих фронтов
мощность: активная мощность, полная мощность, реактивная мощность, коэффициент мощности
Отображение 4 измерения одновременно
Частотомер (опция R&S RTH-K33) Разрядность 7 разрядов (≥10 кГц);
6 разрядов (1 кГц...10 кГц);
4 разряда (100 Гц...1 кГц);
3 разряда (10 Гц...100 Гц)
Количество каналов 2
Источник аналоговые каналы
Частотный диапазон 10 Гц...220 МГц
Статистика максимальное, минимальное, среднее
Связь по входу AC
Математические операции A+B, A-B, A*B, квадрат, абсолютное значение, инверсия,
БПФ (FFT окна) прямоугольник, Hanning, Blackman, Hamming, плоская вершина (Flat Top)
Размер: 64 К отсчетов или 8 К отсчетов
Масштаб (X-ось): линейный, логарифмический
Цифровой вольтметр Функции измерения: напряжение DC, ACскз, DC+ACскз
Фиксация максимальных, минимальных, средних значений
Источник: аналоговые каналы
Разрешение: 3 разряда, 999 отсчетов
Количество измерений: до 4
Тестирование по маске Годен / Не годен с выбором реакции на событие;
Реакция на событие: звуковой сигнал, стоп, нет
Источник: аналоговые каналы, математика
Количество одновременных тестов - 5
Самописец Количество каналов регистратора - 4
Источник режим осциллографа: 4 осциллограммы одновременно
режим вольтметра: 4 измерения
режим частотомера (опция R&S RTH-K33): до 2-х измерений счетчика
Временная развертка 5 с/дел или 4 дня/дел
Скорость измерения 1/2/5 измерений /с
Глубина записи 2 М отсчетов /канал
Декодирование I²C / SPI (опция R&S RTH-K1)
RS-232 / UART / RS-422 / RS-485 (опция R&S® RTH-K2)
CAN / LIN (опция R&S RTH-K3)
CAN-FD (опция R&S RTH-K9)
SENT (опция R&S RTH-K10)
Система запуска
Диапазон уровня запуска Внутренний ±4 делений от центра экрана
Режим запуска Авто, обычный, одиночный
Блокировка уровня запуска 8 нс ~ 10 с;
1 ~ 1 000 000 000 событий
Типы запуска стандартно: по фронту, по глитчу, по длительности, видео (PAL, NTSC, SECAM, PAL-M)
опционально: видео (SDTV, HDTV), шаблон, логическое состояние, рант, скорость нарастания, окно, интервал, истечение времени, Data2clock, шаблон последовательных данных, сигналы последовательных шин I²C, SPI, UART / RS-232 / RS-422 / RS-485, CAN / LIN, CAN-FD, SENT
Фронт условие запуска нарастающий, спадающий, нарастающий & спадающий
Глитч условие запуска >, <
полярность положительная, отрицательная, обе полярности
диапазон установок 200 пс ~ 5000 с
Длительность импульса условие запуска >, <, внутри диапазона, вне диапазона
полярность положительная, отрицательная
диапазон установок 200 пс ~ 5000 с
Видеосигнал условие запуска выбор: строка, все строки, четный кадр, нечетный кадр, все кадры
полярность положительная, отрицательная
диапазон установок PAL, NTSC, SECAM, PAL-M
SDTV, HDTV - опци ...

Информация для заказа

  • Цена: 3 695 700 Тг.
