Осциллограф Rohde Schwarz RTE1052

  • В наличии
  • Код: 1326.2000.52

10 534 200 Тг.

+7 (844) 250-56-80
  • +7 (927) 510-56-80
возврат товара в течение 14 дней по договоренности

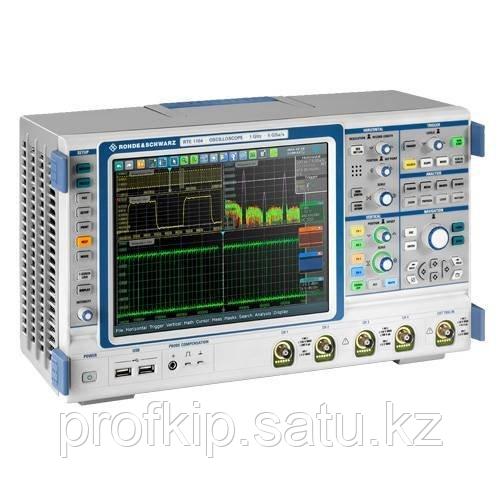

Осциллограф Rohde Schwarz RTE1052
Осциллограф Rohde Schwarz RTE1052В наличии
10 534 200 Тг.
+7 (844) 250-56-80
  • +7 (927) 510-56-80

Описание

Двухканальный цифровой осциллограф Rohde Schwarz RTE1052 решает задачи по контролю и измерению параметров электропитания, настройке электроники и поиску неисправностей в силовых системах. Точность показаний обеспечивает одноядерный АЦП вкупе с 16-битным вертикальным разрешением и скоростью снятия показаний 1 млн сигналов/с.

Преимущества

  • 2 входных аналоговых канала и 16 логических в режиме MSO
  • Полоса пропускания 500 МГц
  • Глубина внутренней памяти - 200 млн. точек
  • Расчетное время нарастания до 700 пс
  • Емкостной тачскрин 1024×728 пикселей формата XGA
  • Низкий уровень внутренних шумов 100 µV

Высокое разрешение по временной оси позволяет выявлять хаотичные и непоследовательные аномалии, корректировка которых необходима для точной настройки сложных приборов. Объем памяти Rohde Schwarz RTE1052 достаточен для долговременной аналитики. Органы управления вертикальным масштабированием подсвечиваются в зависимости от настраиваемого канала, это исключает возможные ошибки при многоканальных исследованиях.

Рабочее поле полностью настраивается под потребности пользователя. Все самые важные инструменты группируются на панели быстрого доступа. Диагональ тачскрина 10,4" позволяет одновременно открыть и разместить на нем несколько осциллограмм, вкладок и диалоговых окон. Все эти элементы могут быть расположены как бок о бок, так и друг над другом, при этом для удобства сопоставления некоторые окон можно настроить полупрозрачный режим отображения. Даже при максимальной заполненности экрана все значения легко читаются благодаря технологии оптимизации расположения окон “SmartGrid”, встроенной в Rohde Schwarz RTE1052.

Следующие функции цифрового осциллографа экономят рабочее время и ускоряют диагностику:

  • “QuickMeas” - до 8 настраиваемых автоматических измерений в один клик
  • 77 вариантов запрограммированных исследований
  • Быстрая настройка тестов по маске
  • Архивирование полученных результатов для анализа в будущем

Для снятия снимков скриншотов выделена отдельная кнопка на экране. Вид протокола персонализируются по желанию путем выбора степени детализации данных или, к примеру, добавления логотипа фирмы.

Модель совместима с внешними мониторами и ПК. Это открывает богатые возможности для демонстрации данных в презентационных и обучающих целях. Более того, к прибору можно подключиться дистанционно по LAN-интерфейсу для проведения всех возможных манипуляций.

Купить цифровой осциллограф Rohde Schwarz RTE1052, а также получить консультацию специалистов вы можете в нашем магазине, по телефону или непосредственно на сайте с помощью формы обратной связи или онлайн-консультанта.

  R&S RTE1052
Система вертикального отклонения
Количество каналов 2
Полоса пропускания (на уровне -3 дБ) при импедансе 50 Ω 500 МГц
Время нарастания переходной характеристики (расчетное) <700 пс
Входной импеданс 50 Ω+/- 1.5 %
1 MΩ+/- 1 % , 17 пФ+/- 1 пФ(расчетное)
Чувствительность на 50 Ω: от 500 мкВ/дел до 1 В/дел
на 1 МΩ: от 500 мкВ/дел до 10 В/дел
Разрешение АЦП (ENOB) При синусоидальном сигнале с максимальной амплитудой и частотой –3 dB относительно полосы пропускания:
> 7 бит (расчетное)
Максимальное входное напряжение на 50 Ω: 5 В (СКЗ), макс. 30 В (пик)
на 1 М Ω: 150 В (СКЗ), макс. 200 В (пик)
Система горизонтального отклонения
Диапазон временной развертки от 50 пс/дел до 50 с/дел
Погрешность временной развертки +/- 5·10-6
Задержка между каналами <200 пс
Система сбора данных
Частота дискретизации (в режиме реального времени) макс. 5 Гвыб/с на каждом канале
Скорость сбора данных (в режиме реального времени) > 1 млн. осциллограмм/с
Глубина памяти (все каналы/на одном канале), млн. точек
стандартно 10/20
c опц. RTE-B101 20/40
c опц. RTE-B102 50/100
Режимы сбора данных Комбинирование режимов с повышением разрешения (интерполяция и эквивалентная временная дискретизация) и децимацией/прореживанием (отсчётный, пиковое детектирование, высокое разрешение и среднеквадратичный)
Арифметические операции Выключены, огибающая, усреднение
Система синхронизации
Режимы синхронизации по импульсу, по глитчу, по длительности, рант,по окну, по тайм-ауту, по интервалу, по крутизне сигнала, Data2Clock, по шаблону, по состоянию, по заданной последовательности, ТВ/видео
опционально:I2C/SPI, UART/RS-232/422/485, LIN/CAN, CAN-FD, FlexRay, I2S, MIL-STD-1553, ARINC 429, Manchester, NRZ, MDIO, USB 1.0/1.1/2.0/HSIC
Чувствительность (задание гистерезиса системы запуска) Устанавливается автоматически или вручнуюот от 0В дел до 5 дел * вх. чувствительность
Операции с осциллограммами
Алгебраические категории математические, логические операции, сравнение, частотная область, цифровые фильтры
Операции, оптимизированные на аппаратном уровне +, -, *, 1/x, |x|, производная, log10, ln,log2, масштабирование,FIR, FFT
Функции анализа и измерений
Функции анализа с аппаратным ускорением спектр, гистограмма, испытания на соответствие маске, курсор
Функции измерения с аппаратным ускорением амплитудные измерения, временные измерения
Общие характеристики
Дисплей Диагональ 10,4" LC TFT цветной сенсорный экран, разрешение 1024х768
Интерфейсы USB (2 портатип- A, версия 2.0), USB (2 портатип- A, версия3.0),LAN, DVI-D для внешнего монитора, GPIB(опционально)
Габаритные размеры (Ш-В-Г), мм 427 × 249 × 204
Масса (номинально, без опций) 8,6 кг

Информация для заказа

  • Цена: 10 534 200 Тг.
