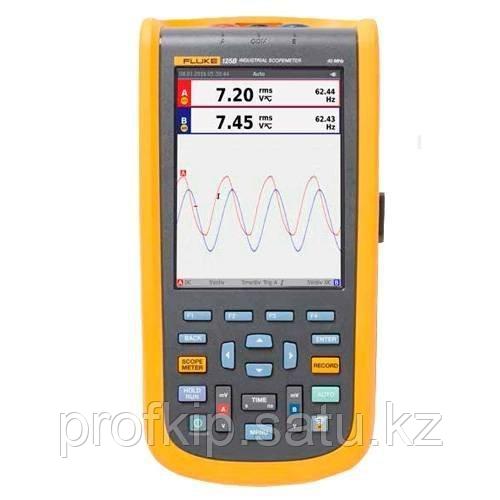

Осциллограф Fluke-123B/S
- Нет в наличии
- Код: 4755890
1 022 700 Тг.
- +7 (927) 510-56-80
Описание
Осциллограф Fluke-123B/S – компактный промышленный цифровой прибор, органично объединяющий безбумажный регистратор TrendPlot, пару цифровых мультиметров true-RMS и сам осциллограф. Регистратор и осциллограф имеют по два выхода.
Функция быстрого запуска не только облегчает запуск прибора, но и гарантирует стабильность вывода сигнала практически любого типа на дисплей. Цифровой осциллограф является современным, надёжным и точным инструментом для решения задач по проверке и измерению сигналов.
- Измерения мультиметром
- Двухканальная функция TrendPlot
- Высокая надёжность
- Универсальность
- Удобство эксплуатации
Измерения мультиметром
Цифровой мультиметр устройства имеет прямое действие типа true-rms, точность 0,5% и разрядность дисплея в 5000 отсчётов. Осциллограф Fluke-123B/S обеспечивает измерения 26 различных типов. Среди них такие как напряжение как переменного, так и постоянного тока, характеристики диодов, сопротивление и ёмкость, температура, проверка целостности цепи, скважность, фазовый сдвиг сигнала, частота и т.д.
Двухканальная функция TrendPlot
Двухканальная функция TrendPlot обеспечивает оперативное отслеживание сбоев за счёт беспрерывной записи минимальных и максимальных значений с маркировкой даты и времени в интервале от нескольких минут до нескольких суток. Благодаря этому осциллограф Б даёт пользователю простой инструмент поиска "причина и результат".
Высокая надёжность
Наглядное отображение сигнала на дисплее сегодня стало несложной задачей. Технология Connect-and-View, используемая в цифровых осциллографах Fluke-123B/S, производит автоматическую мгновенную корректировку настройки для индикации даже таких сложных сигналов, как видеосигнал или привод двигателя. Это позволяет минимизировать время простоев систем во время поиска неисправностей.
Универсальность
Цифровой осциллограф Fluke-123B/S выполняет поочередное измерение всех параметров в ряде точек, что делает его выгодно отличающимся от индикаторных приборов. Простота и лёгкость использования реализуется уникальной возможностью "все проводимые измерения за один тест". Щуп, поставляемый в комплекте с прибором, позволяет выполнять как осциллографические наблюдения, так и измерения на мультиметре, измерять ёмкость, сопротивление и прозвон электрической цепи.
Удобство эксплуатации
Дисплей имеет фоновую подсветку. Технические характеристики дисплея обеспечивают высокий уровень комфорта при считывании данных в условиях любой освещённости. Ударопрочный корпус надёжно защищает все компоненты устройства, что существенно продлевает срок службы.
Купить осциллограф Fluke-123B/S, а также получить консультацию специалистов вы можете в нашем магазине, по телефону или непосредственно на сайте с помощью формы обратной связи или онлайн-консультанта.
| Fluke 123B | Функции | Полнофункциональные осциллограф с двумя входами и мультиметр | Полоса пропускания осциллографа 20 МГц | Регистратор мультиметра и осциллографа |
|---|---|---|
| Режим осциллографа (Вертикально) | ||
| Частотная характеристика — подключение по постоянному току | без щупов и измерительных проводов (с BB120) | по постоянному току и до 20 МГц (-3 дБ) |
| с экранированными измерительными проводами STL120-IV 1:1 | По постоянному току и до 12,5 МГц (-3 дБ) / по постоянному току и до 20 МГц (-6 дБ) | |
| с щупом VP41 10:1 | по постоянному току и до 20 МГц (-3 дБ) | |
| Частотная характеристика — подключение по переменному току (спад по нижним частотам) | без щупов и измерительных проводов | <10 Гц (-3 дБ) |
| с экранированными измерительными проводами STL120-IV 1:1 | ||
| с щупом VP41 10:1 | <10 Гц (-3 дБ) | |
| Время нарастания, без учета влияния щупов, измерительных проводов | ||
| Входной импеданс | без щупов и измерительных проводов | 1 МОм//20 пФ |
| с BB120 | 1 МОм//24 пФ | |
| с экранированными измерительными проводами STL120-IV 1:1 | 1 МОм//230 пФ | |
| с датчиком VP41 10:1 | 5 МОм//15,5 пФ | |
| Чувствительность | от 5 мВ до 200 В/деление | |
| Аналоговый ограничитель полосы пропускания | 10 кГц | |
| Режимы отображения | A, -A, B, -B | |
| Макс. напряжение на входах A и B | постоянное, с измерительными проводами или с щупом VP41 | 600 В (среднеквадратичное) CAT IV, 750 В (среднеквадратичное) максимальное напряжение. |
| с BB120 | 600 В (среднеквадратичное) | |
| Макс. плавающее напряжение, между любой клеммой и заземлением | 600 В (среднеквадратичное) CAT IV, 750 В (среднеквадратичное) до 400 Гц | |
| Режим осциллографа (Горизонтально) | ||
| Режимы работы осциллографа | Нормальный, одиночный, развертка | |
| Диапазоны (в нормальном режиме) | Эквивалентная выборка | от 20 нс до 500 нс/деление, |
| Выборка в реальном времени | от 1 мкс до 5 с/деление | |
| Одиночный (в реальном времени) | от 1 мкс до 5 с/деление | |
| Развертка (в реальном времени) | от 1 с до 60 с/деление | |
| Частота дискретизации (одновременно для обоих каналов) | Равномерная дискретизация (повторяющиеся сигналы) | до 4 Гигаотсчетов в секунду |
| Дискретизация в реальном масштабе времени от 1 мкс до 60 с/деление | 40 Мегаотстчетов в секунду | |
| Пуск | ||
| Режим обновления экрана | В режиме автоколебаний, в режиме синхронизации | |
| Источник | A, B | |
| Чувствительность A и B | постоянный ток и до 5 МГц | 0,5 деления или 5 мВ |
| при 40 МГц | 4 деления | |
| Фронт | Положительный, отрицательный | |
| Расширенные функции осциллографа | ||
| Режимы отображения | Нормальный | Регистрация импульсов до 25 нс и отображение как на аналоговом приборе с послесвечением. |
| Сглаживание | Подавление шумов сигнала. | |
| Всплески выкл. | Не регистрирует выбросы между отсчетами | |
| Огибающая | Регистрация и отображение минимальных и максимальных значений сигнала во времени. | |
| Автоматическая настройка (Connect-and-View ™ | Непрерывная полностью автоматическая подстройка амплитуды, скорости развертки, уровней пуска, промежутков между пусками и выхода из режима синхронизации. Возможность ручной настройки амплитуды, скорости развертки или уровня запуска. | |
| Измерительный прибор с двумя входами | ||
| 6 Fluke Corporation Промышленные портативные осциллографы Fluke ScopeMeter ® серии 120B Измерительный прибор с двумя входами Погрешность всех измерений находится в пределах ± (% от показания + количество отсчетов) в интервале от 18 °C до 28 °C. | ||
| Вход A и вход B | ||
| Напряжение постоянного тока (VDC) | ||
| Диапазоны | 500 мВ, 5 В, 50 В, 500 В, 750 В | |
| Погрешность | ± (0,5 % +5 отсчетов) | |
| Подавление синфазной помехи (CMRR) | >100 дБ при постоянном токе, >60 дБ при 50, 60 или 400 Гц | |
| Отсчеты во всем диапазоне | 5000 отсчетов | |
| Истинные среднеквадратичные значения напряжения (В переменного и В переменного + постоянного тока) | ||
| Диапазоны | 500 мВ, 5 В, 50 В, 500 В, 750 В | |
| Погрешность в пределах от 5 % до 100 % диапазона (подключение по постоянному току) | от постоянного тока до 60 Гц (В переменного + постоянного тока) | ± (1 % +10 отсчетов) |
| от 1 до 60 Гц (В переменного тока) | ± (1 % +10 отсчетов) | |
| Погрешность в пределах от 5 % до 100 % диапазона (подключение по переменному или по постоянному току) | от 60 Гц до 20 кГц | ± (2,5 % +15 отсчетов) |
| Подавление постоянной составляющей (только для напряжения переменного тока) | >50 дБ | |
| Подавление синфазной помехи (CMRR) | >100 дБ для постоянного тока | |
| >60 дБ при 50, 60 или 400 Гц | ||
| Отсчеты во всем диапазоне | 5000 отсчетов, показание прибора не зависит от коэффициента амплитуды сигнала. | |
| Пик | ||
| Режимы | Максимальное пиковое значение, минимальное пиковое значение или размах | |
| Диапазоны | 500 мВ, 5 В, 50 В, 500 В, 2 200 В | |
| Погрешность | Погрешность, максимальное или минимальное пиковое значение | 5 % от диапазона |
| Погрешность, размах сигнала | 10 % от диапазона | |
| Показание во всем диапазоне | 500 отсчетов | |
| Частота (Гц) | ||
| Диапазоны | 123B: 1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц, 1 МГц, 10 МГц и 50 МГц | |
| Диапазон частот | от 15 Гц (1 Гц) до 50 МГц при непрерывной автоматической подстройке | |
| Погрешность в диапазоне от 1 Гц до 1 МГц | ± (0,5 % +2 отсчетов) | |
| Показание во всем диапазоне | 10000 отсчетов | |
| Число оборотов в минуту | ||
| Максимальное показание | 50,00 тыс. об./мин. | |
| Погрешность | ± (0,5 % +2 отсчетов) | |
| Рабочий цикл (ИМПУЛЬС) | ||
| Диапазон | от 2 % до 98 % | |
| Диапазон частот | от 15 Гц (1 Гц) до 30 МГц при непрерывной автоматической настройке | |
Информация для заказа
- Цена: 1 022 700 Тг.
