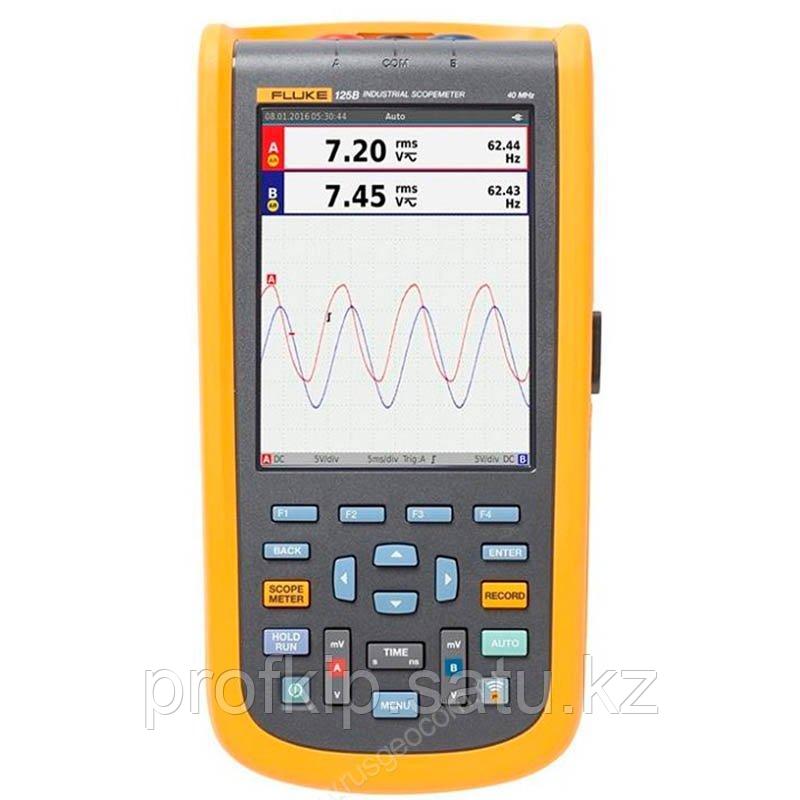

Осциллограф Fluke-125B/INT/S
- Нет в наличии
- Код: 4756112
1 372 700 Тг.
- +7 (927) 510-56-80
Описание
Осциллограф Fluke 125B/INT/S — надёжный измерительный инструмент, объединяющий в себе возможности не только скопметра, но и мультиметра и "безбумажного" самописца. Используется для проверки и оперативного поиска неисправностей в импульсных и линейных схемах управления, линиях электропитания, исполнительных механизмах, датчиках, приводах двигателей, преобразователях и трансформаторах.
Fluke-125B/INT/S - отсутствует wifi модуль.
- "Все измерения за один тест"
- 26 типов измерений
- Измерения для однофазных и симметричных трехфазных систем
- Эффективное отслеживание сбоев
"Все измерения за один тест"
Осциллограф Fluke 125B/INT/S обеспечивает возможность проведения всех измерений за один тест, в том числе и измерение параметров поочерёдно в ряде точек. Эти возможности выгодно отличают данную модель приборов от индикаторных приборов с выбором диапазонов и автоматической настройкой.
26 типов измерений
Высокоточный цифровой мультиметр действующего значения обеспечивает проведение 26 различных измерений, позволяя определять ёмкость, сопротивление, характеристики диодов, температуру, напряжение, ток, пик-фактор, дБм, дБВ, скважность, частоту, длительность импульсов и т.д.
В режиме измерения гармоник на дисплее гармоники графически отображаются до 33 включительно. Также осциллограф Fluke 125B/INT/S измеряет скорость вращения и частоту работы двигателей, точное измерение ШИМ-напряжения (переменного) для проведения измерений напряжения на самих обмотках электродвигателей, а также измерения малого сопротивления с высоким разрешением.
Измерения для однофазных и симметричных трехфазных систем
При помощи осциллографа Fluke 125B/INT/S можно производить прямые измерения реактивной мощности (ВАР) кажущейся мощности (ВА), полной мощности (Вт) и коэффициента мощности (PF) в достаточно широком диапазоне частот, в том числе при частотах, применимых в преобразователях напряжения и электродвигателях. Цифровой осциллограф даёт возможность непосредственного наблюдения воздействия процессов запуска или изменение условий использования на параметры мощности.
Эффективное отслеживание сбоев
Двухканальный цифровой осциллограф Fluke 125B/INT/S позволит оперативно обнаружить даже самые кратковременные неисправности. Отслеживание сбоев может производится в интервале от нескольких минут до нескольких дней. Двухканальная функция TrendPlot производит непрерывную запись с отметками даты и времени для максимальных и минимальных значений. Использование данной функции обеспечивает пользователя быстрым поиском по "причине и результату".
Купить осциллограф Fluke 125B/INT/S, а также получить консультацию специалистов вы можете в нашем магазине, по телефону или непосредственно на сайте с помощью формы обратной связи или онлайн-консультанта.
| Fluke 125B/INT/S | Функции | Полнофункциональные осциллограф с двумя входами и мультиметр | Полоса пропускания осциллографа 40 МГц |
|---|---|---|
| Регистратор мультиметра и осциллографа | Измерения наведением курсора на осциллографе | |
| Принадлежности в комплекте | Щуп с делителем напряжения 10:1 | |
| i400S Токовые клещи переменного тока | ||
| Режим осциллографа (Вертикально) | ||
| Частотная характеристика — подключение по постоянному току | без щупов и измерительных проводов (с BB120) | по постоянному току и до 40 МГц (-3 дБ) |
| с экранированными измерительными проводами STL120-IV 1:1 | По постоянному току и до 12,5 МГц (-3 дБ) / по постоянному току и до 20 МГц (-6 дБ) | |
| с щупом VP41 10:1 | по постоянному току и до 40 МГц (-3 дБ) | |
| Частотная характеристика — подключение по переменному току (спад по нижним частотам) | без щупов и измерительных проводов | <10 Гц (-3 дБ) |
| с экранированными измерительными проводами STL120-IV 1:1 | ||
| с щупом VP41 10:1 | <10 Гц (-3 дБ) | |
| Время нарастания, без учета влияния щупов, измерительных проводов | 123B 124B и 125B |
|
| Входной импеданс | без щупов и измерительных проводов | 1 МОм//20 пФ |
| с BB120 | 1 МОм//24 пФ | |
| с экранированными измерительными проводами STL120-IV 1:1 | 1 МОм//230 пФ | |
| с датчиком VP41 10:1 | 5 МОм//15,5 пФ | |
| Чувствительность | от 5 мВ до 200 В/деление | |
| Аналоговый ограничитель полосы пропускания | 10 кГц | |
| Режимы отображения | A, -A, B, -B | |
| Макс. напряжение на входах A и B | постоянное, с измерительными проводами или с щупом VP41 | 600 В (среднеквадратичное) CAT IV, 750 В (среднеквадратичное) максимальное напряжение. |
| с BB120 | 600 В (среднеквадратичное) | |
| Макс. плавающее напряжение, между любой клеммой и заземлением | 600 В (среднеквадратичное) CAT IV, 750 В (среднеквадратичное) до 400 Гц | |
| Режим осциллографа (Горизонтально) | ||
| Режимы работы осциллографа | Нормальный, одиночный, развертка | |
| Диапазоны (в нормальном режиме) | Эквивалентная выборка | от 10 нс до 500 нс/деление |
| Выборка в реальном времени | от 1 мкс до 5 с/деление | |
| Одиночный (в реальном времени) | от 1 мкс до 5 с/деление | |
| Развертка (в реальном времени) | от 1 с до 60 с/деление | |
| Частота дискретизации (одновременно для обоих каналов) | Равномерная дискретизация (повторяющиеся сигналы) | до 4 Гигаотсчетов в секунду |
| Дискретизация в реальном масштабе времени от 1 мкс до 60 с/деление | 40 Мегаотстчетов в секунду | |
| Пуск | ||
| Режим обновления экрана | В режиме автоколебаний, в режиме синхронизации | |
| Источник | A, B | |
| Чувствительность A и B | постоянный ток и до 5 МГц | 0,5 деления или 5 мВ |
| при 40 МГц | 1,5 деления |
|
| при 60 МГц | 4 деления | |
| Фронт | Положительный, отрицательный | |
| Расширенные функции осциллографа | ||
| Режимы отображения | Нормальный | Регистрация импульсов до 25 нс и отображение как на аналоговом приборе с послесвечением. |
| Сглаживание | Подавление шумов сигнала. | |
| Всплески выкл. | Не регистрирует выбросы между отсчетами | |
| Огибающая | Регистрация и отображение минимальных и максимальных значений сигнала во времени. | |
| Автоматическая настройка (Connect-and-View ™ | Непрерывная полностью автоматическая подстройка амплитуды, скорости развертки, уровней пуска, промежутков между пусками и выхода из режима синхронизации. Возможность ручной настройки амплитуды, скорости развертки или уровня запуска. | |
| Измерительный прибор с двумя входами | ||
| 6 Fluke Corporation Промышленные портативные осциллографы Fluke ScopeMeter ® серии 120B Измерительный прибор с двумя входами Погрешность всех измерений находится в пределах ± (% от показания + количество отсчетов) в интервале от 18 °C до 28 °C. | ||
| Вход A и вход B | ||
| Напряжение постоянного тока (VDC) | ||
| Диапазоны | 500 мВ, 5 В, 50 В, 500 В, 750 В | |
| Погрешность | ± (0,5 % +5 отсчетов) | |
| Подавление синфазной помехи (CMRR) | >100 дБ при постоянном токе, >60 дБ при 50, 60 или 400 Гц | |
| Отсчеты во всем диапазоне | 5000 отсчетов | |
| Истинные среднеквадратичные значения напряжения (В переменного и В переменного + постоянного тока) | ||
| Диапазоны | 500 мВ, 5 В, 50 В, 500 В, 750 В | |
| Погрешность в пределах от 5 % до 100 % диапазона (подключение по постоянному току) | от постоянного тока до 60 Гц (В переменного + постоянного тока) | ± (1 % +10 отсчетов) |
| от 1 до 60 Гц (В переменного тока) | ± (1 % +10 отсчетов) | |
| Погрешность в пределах от 5 % до 100 % диапазона (подключение по переменному или по постоянному току) | от 60 Гц до 20 кГц | ± (2,5 % +15 отсчетов) |
| Подавление постоянной составляющей (только для напряжения переменного тока) | >50 дБ | |
| Подавление синфазной помехи (CMRR) | >100 дБ для постоянного тока | |
| >60 дБ при 50, 60 или 400 Гц | ||
| Отсчеты во всем диапазоне | 5000 отсчетов, показание прибора не зависит от коэффициента амплитуды сигнала. | |
| Пик | ||
| Режимы | Максимальное пиковое значение, минимальное пиковое значение или размах | |
| Диапазоны | 500 мВ, 5 В, 50 В, 500 В, 2 200 В | |
| Погрешность | Погрешность, максимальное или минимальное пиковое значение | 5 % от диапазона |
| Погрешность, размах сигнала | 10 % от диапазона | |
| Показание во всем диапазоне | 500 отсчетов | |
| Частота (Гц) | ||
| Диапазоны | 1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц, 1 МГц, 10 МГц и 70 МГц | |
| Диапазон частот | от 15 Гц (1 Гц) до 50 МГц при непрерывной автоматической подстройке | |
| Погрешность в диапазоне от 1 Гц до 1 МГц | ± (0,5 % +2 отсчетов) | |
| Показание во всем диапазоне | 10000 отсчетов | |
| Число оборотов в минуту | ||
| Максимальное показание | 50,00 тыс. об./мин. | |
Информация для заказа
- Цена: 1 372 700 Тг.
