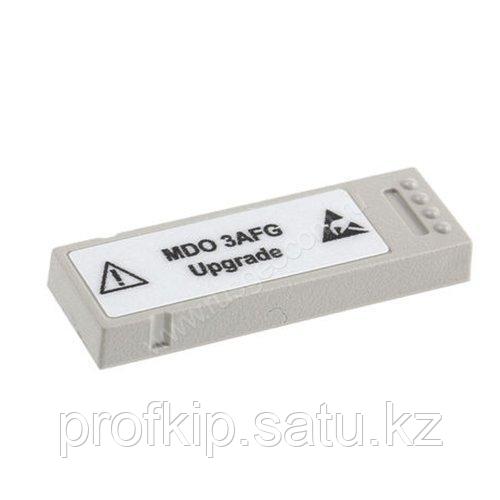

Опция цифрового генератора сигналов Tektronix MDO3AFG

  • В наличии
  • Код: MDO3AFG

696 300 Тг.

+7 (844) 250-56-80
  • +7 (927) 510-56-80
возврат товара в течение 14 дней по договоренности
Опция цифрового генератора сигналов Tektronix MDO3AFG
Опция цифрового генератора сигналов Tektronix MDO3AFGВ наличии
696 300 Тг.
+7 (844) 250-56-80
  • +7 (927) 510-56-80

Описание

MDO3AFG
Сигналы Синусоидальный, прямоугольный, импульсный, пилообразный, треугольный, кардинальный синус (Sinc), функция Гаусса, функция Лоренца, экспоненциальное нарастание и спад, гаверсинус, кардиосигнал и произвольный сигнал.
Синусоидальный
Диапазон частот от 0,1 Гц до 50 МГц
Диапазон амплитуды от 20 мВпик-пик до 5 Впик-пик в режиме с высоким импедансом; от 10 мВпик-пик до 2,5 Впик-пик, нагрузка 50 Ом
Неравномерность АЧХ ±0,5 дБ, тип., на частоте 1 кГц (±1,5 дБ для амплитуд
Полный коэффициент гармоник (тип.) 1%, нагрузка 50 Ом; 2% для амплитуды 10 МГц; 3% для амплитуды 10 МГц
Динамический диапазон без паразитных составляющих -40 дБн (Vпик-пик ≥ 0,1 В); -30 дБн (Vпик-пик ≤ 0,1 В), нагрузка 50 Ом
Прямоугольный/импульсный сигнал
Диапазон частот от 0,1 Гц до 25 МГц
Диапазон амплитуды от 20 мВпик-пик до 5 Впик-пик в режиме с высоким импедансом; от 10 мВпик-пик до 2,5 Впик-пик, нагрузка 50 Ом
Коэффициент заполнения от 10% до 90% или мин. длительность импульса 10 нс, выбирается большее
Разрешение коэффициента заполнения 0.1%
Минимальная длительность импульса 10 нс (тип.)
Время нарастания/спада 5 нс, тип. (от 10% до 90%)
Разрешение длительности импульса 100 пс
Глитч
Асимметрия ±1% ±5 нс, при коэффициенте заполнения 50%
Джиттер (ср. кв.TIE)
Пилообразный/треугольный
Диапазон частот от 1 Гц до 500 кГц
Диапазон амплитуды от 20 мВпик-пик до 5 Впик-пик в режиме с высоким импедансом; от 10 мВпик-пик до 2,5 Впик-пик, нагрузка 50 Ом
Коэффициент симметрии от 0 % до 100 %
Разрешение симметрии 0.1%
Шум
Диапазон амплитуды от 20 мВпик-пик до 5 Впик-пик в режиме с высоким импедансом; от 10 мВпик-пик до 2,5 Впик-пик, нагрузка 50 Ом
Разрешение амплитуды от 0% до 100%, шаг 1%
Погрешность частоты
Синусоидальный и пилообразный сигналы 130 х 10-6 (частота
Прямоугольный и импульсный сигналы 130 х 10-6 (частота
Разрешение 0,1 Гц или 4 разряда; выбирается большее
Погрешность амплитуды ±[ (1,5%от установленной амплитуды от пика до пика) + (1,5% от установленного постоянного смещения) + 1 мВ ] (частота = 1 кГц)
Постоянное смещение
Диапазон постоянного смещения ±[2,5 В – (амплитуда сигнала)/2] в режиме с высоким импедансом; ±[1,25 – (амплитуда сигнала)/2 ], нагрузка 50 Ом
Разрешение постоянного смещения 1 мВ в режиме с высоким импедансом; 500 мкВ при входном сопротивлении 50 Ом
Погрешность смещения ±[(1,5% от установленного абсолютного постоянного смещения) + 1 мВ]; увеличивается на 3 мВ при каждом повышении температуры на 10 °C, начиная от +25 °C

Информация для заказа
