Осциллограф МЕГЕОН 15011

  • В наличии
  • Код: 3148

178 900 Тг.

+7 (844) 250-56-80
  • +7 (927) 510-56-80
возврат товара в течение 14 дней по договоренности

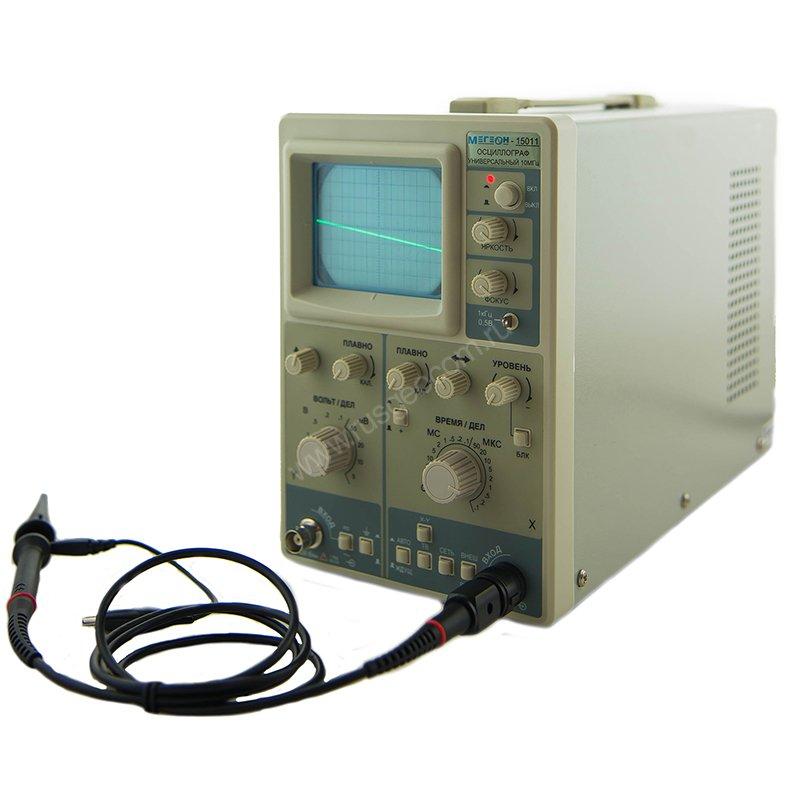

Осциллограф МЕГЕОН 15011
Осциллограф МЕГЕОН 15011В наличии
178 900 Тг.
+7 (844) 250-56-80
  • +7 (927) 510-56-80

Описание

Осциллограф МЕГЕОН 15011 – это измерительный прибор аналогового типа, который предназначен для использования в лабораториях, научно-исследовательских центрах, в образовательных учреждениях. Применяется также в сервисных центрах и на производственных объектах. Предусмотрен один входной канал для подключения тестируемых устройств. С его помощью специалисты по разработке и ремонту радиоэлектронной аппаратуры могут фиксировать форму и технические характеристики электрического сигнала.

Для отображения осциллограммы измеряемого сигнала используется экран на основе электронно-лучевой трубки, что позволяет существенно уменьшить стоимость устройства по сравнению с другими осциллографами. Низкая цена осциллографа способствуют его популярности в небольших сервисных центрах или учебных учреждениях.

Имеется интегрированный калибратор, с помощью которого выполняется настройка осциллографа МЕГЕОН 15011 для сохранения точности выполняемых измерений. Благодаря этому операторам не нужно приобретать и использовать дополнительные аксессуары и обращаться за помощью к сторонним специалистам.

Для регулировки параметров работы используются кнопки и поворотные переключатели на передней панели. Сам корпус отличается повышенной прочностью и имеет компактные размеры. Сверху предусмотрена ручка, с помощью которой осциллограф можно переносить с места на место.

Технические особенности устройства:

  • Предусмотрен один канал для подключения тестируемого оборудования.
  • Максимальное значение частоты сигнала 10 МГц.
  • Погрешность не более 5%.
  • Возможность плавной регулировки коэффициента отклонения

Купить осциллограф МЕГЕОН 15011, а также получить консультацию специалистов вы можете в нашем магазине, по телефону или непосредственно на сайте с помощью формы обратной связи или онлайн-консультанта.

МЕГЕОН 15011
Количество каналов 1
Полоса пропускания (0 … 10) МГц

Вертикальное отклонение:

Коэффициент отклонения 5 мВ/дел … 5 В/дел (ступенчато соответственно ряду чисел 1, 2, 5)
с делителем 1:10 50 мВ/дел … 50 В/дел
основная погрешность ±5%
основная погрешность с делителем 1:10 ±7%
Плавная регулировка коэффициента отклонения от калиброванного значения 2,5 раза
Допустимое суммарное значение постоянного и переменного напряжения при закрытом входе 400 В
Время нарастания переходной характеристики 35 нс
Входное активное сопротивление 1 МОм
с делителем 1:10 10 МОм
Входная емкость 25 пФ
с делителем 1:10 20 пФ

Горизонтальное отклонение:

Коэффициент развертки 0,1 мкс/дел … 0,1 с/дел (ступенчато соответственно ряду чисел 1, 2, 5)
Плавная рагулировка коэффициента развертки от калиброванного значения 2,5 раза
основная погрешность ±5%
Режим работы развертки автоколебательный, ждущий, блокировка уровня запуска

Синхронизация:

Диапазон частот 20 Гц … 10 МГц
Виды синхронизации от внутреннего источника, от внешнего источника, сети, телевизионным сигналом
Амплитуда внешней синхронизации (0,3 … 1) В
Нестабильность синхронизации 0,1 дел

Общие характеристики:

Встроенный калибратор выдает импульсы прямоугольной формы (меандр):
амплитуда 0,5 В
погрешность ±2%
частота 1 кГц
погрешность ±2%
Размер экрана ЭЛТ 36×48 мм (6×8 делений)
Ширина линии луча 0,8 мм

Электропитание:

от сети переменного тока 220 В, 50 Гц
потребляемая мощность 25 В-А

Условия эксплуатации:

температура окружающей среды (+5 … +40)  С
относительная влажность при температуре +25  С 85%
время непрерывной работы 8 ч
Габаритные размеры: 130 × 240 × 290 мм
Масса 3,5 кг

Информация для заказа

  • Цена: 178 900 Тг.
