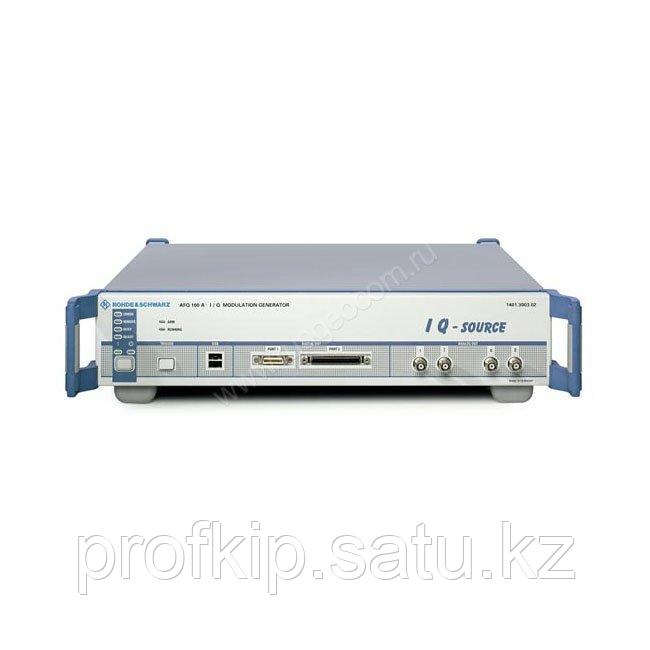

Генератор Rohde Schwarz AFQ100A
Генератор Rohde Schwarz AFQ100AВ наличии
Цену уточняйте
+7 (844) 250-56-80
  • +7 (927) 510-56-80

Описание

Генератор Rohde Schwarz AFQ100A предназначен для лабораторного и производственного использования, обеспечивая создание и воспроизведение сигналов стандартной или произвольной формы – в соответствии с пользовательскими требованиями, а также для применения в качестве отдельного источника внешней квадратурной модуляции в базовой полосе частот при наладке и испытаниях средств беспроводной связи. По своим функциональным возможностям и характеристикам прибор соответствует требованиям современных стандартов, в том числе LTE, WiMAX и HSPA+, обеспечивая I/Q модулирование при формировании РЧ-сигнала. Устройство выполнено в плоском корпусе и может работать в составе испытательных систем с дистанционным управлением, или автономно – при подключении внешнего монитора, клавиатуры и манипулятора.

Особенности

  • Возможность воспроизведения сигналов сложной формы обеспечивается за счет прямого синтеза с помощью цифро-аналогового преобразователя, который считывает данные из оперативной памяти генератора Rohde Schwarz AFQ100A.
  • Гибкость – отсчеты, содержащие форму сигнала, могут рассчитываться встроенным ПО прибора, исходя из пользовательских настроек, либо загружаться с внешних устройств через соответствующие интерфейсы.
  • I/Q модуляция согласно стандартов связи реализуется путем установки соответствующих опций.
  • Переменная тактовая частота памяти , которая может изменяться в пределах 1 кГц – 300 МГц, позволяет производить оптимальную настройку на полосу полезного сигнала, компенсируя нелинейность усилителей мощности с несколькими несущими при отладке цифровых систем связи.

Преимущества

При использовании Rohde & Schwarz AFQ100A для внешней модуляции векторных генераторов, он способен формировать сигналы I/Q, с регулированием уровня мощности до 10,5 дБмВт, обеспечивая при этом наивысшую точность и минимальный уровень искажений. Высокая тактовая частота и большой объем памяти, используемой для записи формы сигнала, дает возможность воспроизводить длинные последовательности.

При необходимости подавления паразитной боковой полосы прибор может компенсировать имеющиеся рассогласования фаз и усилений путем добавления в модулирующие I/Q-сигналы соответствующих поправок, которые задаются блоком предискажений генератора сигналов. Для оценки битовых ошибок предусмотрена опциональная возможность наращивания памяти, что позволяет увеличить продолжительность сигнала до 1 Gsample – для измерения показателя BER.

Купить генератор Rohde Schwarz AFQ100A, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.

AFQ100A

Память выходного буфера

Частота обращения к памяти

R&S®AFQ100A

от 1 кГц до 300 МГц

Частота обращения к памяти

R&S®AFQ100B

от 1 кГц до 300 МГц (Режим 1)

600 МГц (Режим 2)

Память для формирования сигнала (данные и маркеры)

сигнальная память (R&S®AFQ-B11)

до 1 миллиарда отсчетов

сигнальная память (R&S®AFQ-B12)[2]

до 512 миллионов отсчетов

Разрешение ЦАП

16 бит аналог. и цифр.

Ширина полосы пропускания системы (ВЧ)

Полоса пропускания R&S®AFQ100A

200 МГц

Полоса пропускания R&S®AFQ100B

200 МГц (Режим 1)

528 МГц (Режим 2)

Параметры вывода сигналов

Количество выходов

2 (I и Q)

Выход (несимметричный)

1 В (размах)

диапазон уровней

от 0 В до 1.5 В (размах)

разрешение

14 бит

частотная характеристика

±0.1 дБ до 100 МГц

Выход (симметричный) R&S®AFQ100A

2 В (размах)

диапазон уровней

от 0 В до 3 В (размах)

разрешение

14 бит

частотная характеристика

±0.1 дБ до 100 МГц

Выход (симметричный) R&S®AFQ100B

1 В (размах)

диапазон уровней

от 0 В до 1.4 В (размах)

разрешение

14 бит

частотная характеристика

±2.5 дБ до 264 МГц

Динамический диапазон без искажений

тип. 83 дБн для R&S®AFQ100A

Тип. 78 дБн для R&S®AFQ100B

Цифровые выходы

Порт 1

поток I/Q-данных с уплотнением, совместимый с другим оборудованием Rohde & Schwarz

Порт 2

параллельный I/Q-интерфейс

Накопитель

160 Гбайт, съемный жесткий диск

Интерфейсы

USB 2.0 (master, slave), Gigabit Ethernet, IEC 625 (IEEE 488)
