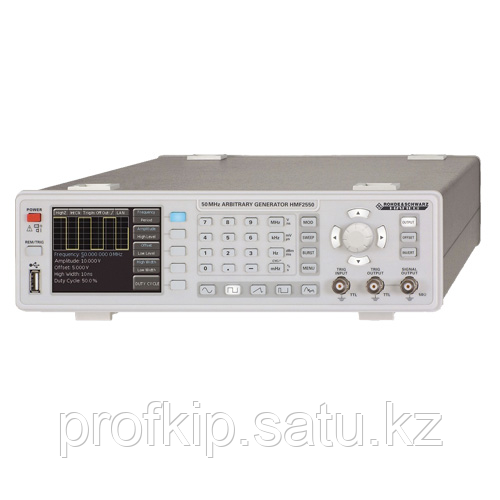

Генератор сигналов произвольной формы Rohde Schwarz HMF2550

  • В наличии
  • Код: 3593.0622.02

1 882 400 Тг.

+7 (844) 250-56-80
  • +7 (927) 510-56-80
возврат товара в течение 14 дней по договоренности
Генератор сигналов произвольной формы Rohde Schwarz HMF2550
Генератор сигналов произвольной формы Rohde Schwarz HMF2550В наличии
1 882 400 Тг.
+7 (844) 250-56-80
  • +7 (927) 510-56-80

Описание

Генератор сигналов R&S HMF — настольный лабораторный прибор AWG (Arbitrary waveform generator) производства компании ROHDE&SCHWARZ GROUP. Данная линейка приборов была создана для моделирования электромагнитных колебаний стандартных форм, произвольной формы и колебаний с различными видами модуляции.

Отличительной особенностью AWG, представляющих собой сложную систему воспроизведения, является возможность создавать любые формы переменных сигналов, необходимых для тестирования радиоэлектронной аппаратуры различного назначения.

К стандартным формам тестовых электромагнитных колебаний, занесенных в память R&S HMF, относятся:

  • синусоидальные;
  • меандры;
  • прямоугольные с регулируемой скважностью;
  • треугольные;
  • пилообразные;
  • импульсные и т.д.

Помимо стандартных сигналов в памяти прибора находится большое количество запрограммированных сигналов, такие как розовый и белый шум.

Вариативность

Гибкое управление параметрами сигналов в Rohde & Schwarz HMF обеспечивается за счет применения различных режимов модуляций сигналов – амплитудной (АМ), частотной (ЧМ), фазовой (ФМ), широтно-импульсной (ШИМ), а также частотной манипуляции. Сигналы произвольной формы задаются через внешний компьютер с помощью фирменного программного обеспечения, в котором используются как математические зависимости, так и графические изображения сигналов.

Инновации

В основу работы R&S HMF положен инновационный метод DDS прямого цифрового синтеза (Direct Digital Synthesis) тактовой частоты, с которой дискретные выборки, представляющие собой последовательность измеренных напряжений вдоль графика сигнала, извлекаются из ОЗУ генератора, в которое ранее были занесены. Цифровая информация далее поступает на вход ЦАП (цифро-аналоговый преобразователь), а затем в преобразованном аналоговом виде через выходной усилитель с фильтром и аттенюаторы подается на выходной разъем устройства. Технология DDS позволяет оперативно перестраивать частоту, упростить программирование фазовых и частотных изменений.

Основные достоинства генератора R&S HMF:

  • множество запрограммированных форм сигналов;
  • малошумящий усилитель;
  • импульсный режим с регулируемым временем нарастания;
  • Разнообразие настроек параметров модуляции;
  • быстрая загрузка генератора;
  • безвентиляторная конструкция.

Управление режимами работы и выбор параметров, которые осуществляет генератор R&S HMF, происходит как вручную, так и дистанционно через ПК, связь с которым обеспечивается посредством USB входа и подключаемых опционально LAN, GPIB интерфейсов.

Генераторы этой серии широко применяются в ремонте, настройке и разработке радиоаппаратуры, а также в учебных целях.

Купить генератор сигналов R&S HMF вы можете в двух модификациях HMF2525 и HMF2550, которые отличаются частотным диапазоном синусоидального сигнала – до 25 МГц и до 50 МГц соответственно.

  HMF
Наименование характеристик Значения характеристик
Диапазон частот выходного синусоидального сигнала от 10 мкГц до 25 МГц для модели HMF2525
от 10 мкГц до 50 МГц для модели HMF2550
Пределы допускаемой относительной погрешности    частоты встроенного опорного генератора 10 МГц ±1´10-6
Диапазон установки размаха  напряжения Upp выходного   сигнала на  нагрузке 50 Ом от 5 мВ до 10 В
Дискретность установки размаха напряжения  1 мВ
Пределы абсолютной погрешности установки размаха напряжения синусоидального сигнала Upp на частоте 1 кГц  ±(0,01´Upp + 1 мВ)
Неравномерность АЧХ синусоидального сигнала относительно частоты 1 кГц ± 2 %  в диапазоне до 10 МГц
± 2,5 %  в диапазоне от 10 МГц до 25 МГц
± 5,0 % в диапазоне от 25 МГц до 50 МГц
Пределы установки постоянного напряжения смещения Udc на нагрузке 50 Ом от 0 до ±4,995 В, при выполнении условия, что  максимальное и минимальное значения сигнала не превышают ±5 В
Пределы абсолютной погрешности установки постоянного напряжения смещения ±(0,02 ´ Udc + 2 мВ)
Уровень гармонических искажений синусоидального сигнала относительно уровня несущей при Upp =1 В не более минус 70 дБ в диапазоне до 100 кГц
не более минус 55 дБ в диапазоне от 100 кГц до 10 МГц
не более  минус 40 дБ в диапазоне от 10 МГц до 25 МГц
не более  минус 37 дБ в диапазоне от 25 МГц до 50 МГц
Диапазон частот выходных прямоугольных импульсов  от 100 мкГц до 12,5 МГц для модели HMF2525
от 100 мкГц до 25 МГц для модели HMF2550
Диапазон длительностей импульсов прямоугольного сигнала   от 15 нс до 999 с
Длительность фронта и среза прямоугольного сигнала  не более 8 нс
Разрешение АЦП 14 бит
Частота дискретизации АЦП 250 МГц
Количество отсчетов для формирования сигналов произвольной формы 256 000
Условия эксплуатации и массогабаритные характеристики
Нормальные условия применения Температура: (20±5) 0С
Относительная влажность воздуха: (от 30 до 80) %
Атмосферное давление: (от 84 до 106) кПа
Хранение/транспортирование Температура: (от минус 20 до +70) 0С
Относительная влажность воздуха: не более 85 %
Атмосферное давление: (от 70 до 107) кПа
Масса Не более 3,4 кг
Геометрические  размеры (ширина ´ высота ´ глубина) 285 мм ´ 75 мм ´ 365 мм
Питание прибора (от 190 до 250) В, (от 48 до 52) Гц
Потребляемая мощность Не более 30 Вт
Время прогрева 30 мин
