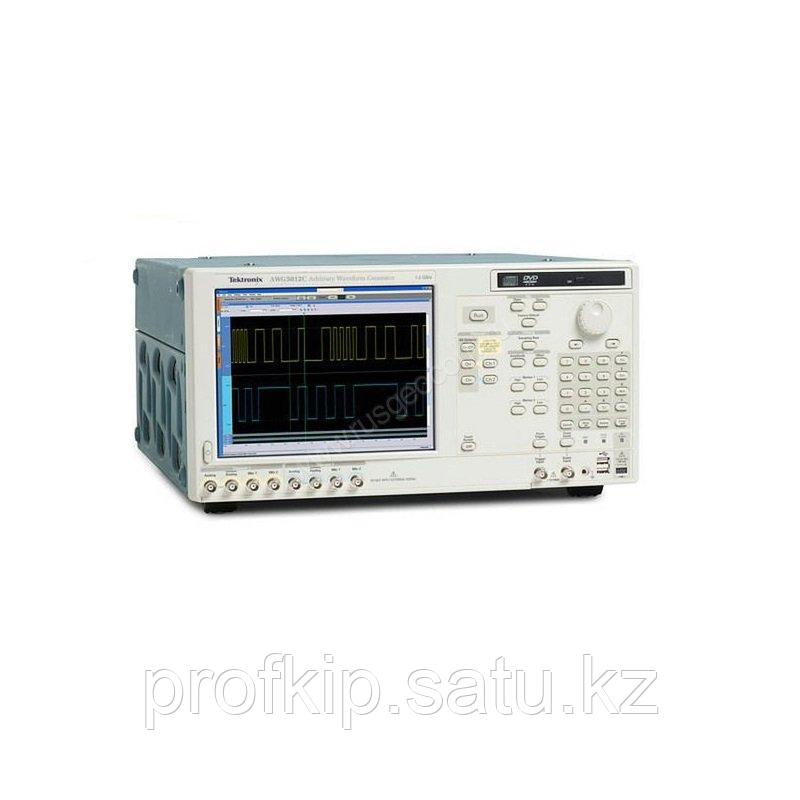

Генератор сигналов специальной формы Tektronix AWG5014C
Генератор сигналов специальной формы Tektronix AWG5014CВ наличии
Цену уточняйте
+78442505680
  • +79275105680

Описание

Четырехканальный генератор AWG5014C, обеспечивается полностью независимый выбор формы и частоты сигнала по каждому каналу. Кроме аналоговых каналов, двухканальный генератор имеет 8 цифровых выхода, с возможностью расширения до 28. Частота дискретизации AWG5014C может быть установлена в диапазоне от 10 Мвыборок/с до 1,2 Гвыборок/с. Разрешение тактовой частоты составляет 8 разрядов, а точность ее установки - ±1 ppm. Вертикальное разрешение 14 бит. Максимальный уровень выходного сигнала может достигать 4,5 Впик-пик или 9 Впик-пик в дифференциальном режиме. Максимальная глубина памяти достигает 16 Mточек на канал с возможностью ее расширения до 32 Mточек на канал. Генератор AWG5014C обеспечивает генерацию смешанных аналого-цифровых, а также многоуровневых логических сигналов. Имея только один генератор AWG5014C, пользователь может генерировать ВЧ сигнал для тестирования как аналоговой части (на промежуточной частоте), так и цифровой части ВЧ устройств со смешанной (цифро-аналоговой) схемотехникой. В частности, AWG5014C является идеальным решением для различных цифровых радиочастотных технологий, таких как программно-определяемая радиосвязь (software defined radio - SDR), радарная техника, WiMax, WiFi, MIMO и UWB. Стандартные возможности подключения AWG5014C включают шесть портов USB 2.0, а также интерфейсы GPIB и LAN. Подключив прибор к ПК, пользователь может легко создавать и редактировать формы сигналов помощью программ MatLab, MathCad или Excel, а также импортировать сигналы с других генераторов или осциллографов Tektronix. Пользовательский интерфейс AWG5014C был разработан с учетом результатов специального эргономического исследования. К услугам пользователя 10,4-дюймовый сенсорный экран, съемный жесткий диск, CD/RW-DVD-R привод, клавиатура, мышь и привычные окна операционной системы Windows XP.
AWG5014C
Макс. частота дискретизации
1,2 GS/s
Разрешение тактовой частоты
8 цифр
Точность установки тактовой частоты
14 бит
Максимальная длина памяти
16M /на канал, опция: 32M/на канал
Аналоговый выход
4
Настройка задержки (синхронизации) между каналами
диапазон: +/- 5ns, разрешение: 5ps
Опорная частота
10MHz
VCO - выходы
От 600MHz до 1.2GHz
DC Выходы
4 независимых, диапазоны: -3.0 - +5.0V, +/-100mA
Амплитуда
Нормально (от 20mV до 4.5Vpp), прямой выход с ЦАП (от 20mV до 0.6Vpp)
Смещение
Нормально (от -2.25V до +2.25V), Прямой выход ЦАП (Недоступно)
Разрешение
1mV
Дистанционное управление
через: LAN, GPIB: SCPI совместимый, аналогично набору команд для AWG400-700
Создание и редактирование форм сигнала Редактор форм сигнала графический/табличный и редактор последовательностей
Импорт внешних форм сигнала или файлов
TDS5000/6000/7000, CSA7000, DPO7000, DPO/DSA70000 (.wfm)
TDS/CSA/DSA8000 (.wfm)
TDS3000, DPO4000 (.isf)
AWG400/500/600/700 (.wfm, .pat, .seq)
DTG5000 (.dtg), AFG3000 (.tfw)
Софт внеш. производителей:
(MatLab, MathCad, WaveformerPro, Excel, ASCII/Text)
Драйверы поддержки сторонних приложений
Windows XP




  • Генератор сигналов произвольной формы AWG5014C

Информация для заказа

  • Цена: Цену уточняйте
