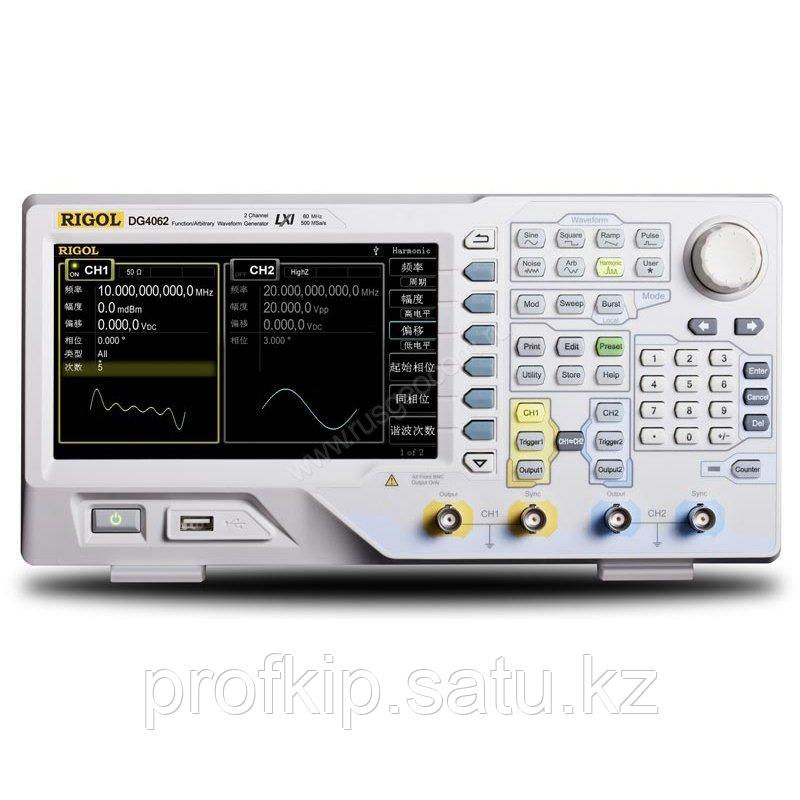

Универсальный генератор сигналов Rigol DG4062
Универсальный генератор сигналов Rigol DG4062В наличии
487 900 Тг.
+78442505680
  • +79275105680

Описание

Универсальный генератор сигналов Rigol DG4062 использует технологию прямого цифрового синтеза (DDS) и сочетает в себе множество функций: генератора сигналов произвольной формы, функционального генератора, генератора гармоник, аналогового и цифрового модулятора и частотомера. В генераторе сигналов Rigol DG4062 имеется два полностью идентичных канала с полной точной подстройкой фазы. Большое количество встроенных форм сигналов и видов модуляции делают генератор сигналов Rigol DG4062 мощным инструментом для использования в измерительных задачах различной сложности.
Rigol DG4062
Характеристика Значение
Максимальная выходная частота

60 МГц

Количество каналов

2

Форма сигнала Стандартные: синусоидальный, прямоугольный, пилообразный, импульсный, белый шум, гармоники
150 типов специальной формы

Частотные характеристики

Диапазон синусоидальный сигнал 1 мкГц ~ 60 МГц
прямоугольный сигнал 1 мкГц ~ 25 МГц
импульсный сигнал 1 мкГц ~ 15 МГц
пилообразный сигнал 1 мкГц ~ 1 МГц
белый шум (Гаусс) полоса 60 МГц (-3дБ)
специальной формы 1 мкГц ~ 15 МГц
Разрешение по частоте 1 мкГц
Точность установки (18°C ~ 28°C) 2 ppm

Синусоидальный сигнал

Нелинейные искажения
DC-1 МГц < -60 дБн
1 МГц - 10 МГц < -55 дБн
10 МГц - 60 МГц < -50 дБн
Коэффициент гармоник < 0,1% (10-20 кГц)
Общие гармонические искажения <0,2% (DC ~ 20 кГц, 1 Вп-п)
Негармонические искажения

< -65 дБн (DC ~ 10 МГц)

Фазовый шум -115 дБн/Гц @ 10 кГц

Прямоугольный сигнал

Время нарастания / спада < 12 нс (1 кГц, 1 Вп-п)
Выброс < 3 % (1 кГц, 1 Вп-п)
Коэф. заполнения ≤ 10 MГц 20% ~ 80%
10 мГц ~ 40 MГц 40% ~ 60%
> 40 MГц 50%
Ассиметрия регулируемая
Джиттер (СКЗ)
2 ppm + 500 пс (≤5 МГц, 1 Вп-п)
500 пс (>5 МГц, 1 Вп-п)

Пилообразный сигнал

Нелинейность < 1% (1 кГц, 1 Вп-п, 100% симметрия)
Симмметрия 0 ~ 100%

Импульсный сигнал

Длительность импульса ≥ 18 нс
Время нарастания / спада ≥ 11 нс
Период
от 66,7 нс до 1000000 с
Выброс < 3 % (1 кГц, 1 Вп-п)
Джиттер (СКЗ)
2 ppm + 500 пс (≤5 МГц, 1 Вп-п)
500 пс (>5 МГц, 1 Вп-п)

Специальная форма

Максимальное количество точек участвующих в формировании сигнала 16 К
Вертикальное разрешение 14 бит
Частота дискретизации 500 Мвыб/сек
Время нарастания > 5 нс (1 Вп-п)
Джиттер (СКЗ) 2 ppm + 500 пс (≤5 МГц, 1 Вп-п)
500 пс (>5 МГц, 1 Вп-п)
Интерполяция выключена, линейная
Способ редактирования по точкам, сегментами

Генератор гармоник

Порядок гармоник ≤ 16
Тип гармоник четные, нечетные, все, пользовательские
Амплитуда гармоник регулируемая
Фаза гармоник регулируемая

Характеристики выхода:


Амплитуда (50 Ом) 1 мВп-п - 10 Вп-п (≤20 МГц)
1 мВп-п ~ 5 Вп-п (20 МГц ~ 60 МГц)
Точность установки (1 кГц, >10 мВп-п, синус) ±(1%+2 мВ)
Неравномерность АЧХ (синус, 1,25 Вп-п, 50 Ом) ±0,1 дБ (≤10 МГц)
±0,2 дБ (10 МГц ~ 60 МГц)
Единицы установки Вп-п, Вскз, дБм
Разрешение 1 мВ или 3 бит

Режим свипирования (качания):

Форма синус, прямоугольный, пила, произвольной формы (кроме DC)
Закон линейный, логарифмический, ступенчатый
Диапазон частот от 1 мкГц до 60 МГц
Направление Вверх / Вниз
Время свипирования от 1 мс до 300 с
Время стояния / возврата от 0 мс до 300 с
Источник запуска Ручной, внешний, внутренний
Маркер спадающий фронт или синхросигнал (программируется)

Режим пачек импульсов:

Форма синус, прямоугольный, пила, импульсный, шум, произвольной формы (кроме DC)
Частота несущей от 2 мГц до 60 МГц
Количество импульсов в пачке
от 1 до 1000000 или бесконечное
Начальная / Конечная фаза от 0° до 360°
Внутренний период
от 2 мкс до 500 с
Стробированный запуск Внешний запуск
Источник запуска Ручной, внешний, внутренний
Задержка запуска от 0 нс до 85 с

Частотомер:


Измеряемый параметр Частота, период, длительность положительного / отрицательного импульса, коэффициент заполнения
Частотный диапазон 1 мкГц ~ 200 МГц
Разрешение по частоте 6 разрядов/с
Диапазон периода от 5 нс до 16 дней
Диапазон амплитуд и чувствительность (немодулированный сигнал, аттенюация отключена) DC связь DC диапазон девиации +1.5 В DC
1 мкГц ~ 100 МГц 50 мВскз ~ ±2,5 В AC+DC
100 МГц ~ 200 МГц 100 мВскз ~ ±2,5 В AC+DC
AC связь 1 мкГц ~ 100 МГц 50 мВскз ~ ±2,5 Вп-п
100 МГц ~ 200 МГц 100 мВскз ~ ±2,5 Вп-п
Длительность импульса и коэффициент заполнения диапазон частоты: 1 мкГц ~ 5 МГц
диапазон амплитуды: 50 мВскз ~ ±2,5 В AC+DC
длительность импульса: ≥20 нс
разрешение: 2 нс
Коэффициент заполнения 0 ~ 100%
Параметры входа Входной импеданс 50 Ом, 1 МОм
Тип свяи AC, DC
ФНЧ ON: полоса 250 кГц,
OFF: полоса 225 МГц
Аттенюация включен: "х10", выключен: "х1"
Система запуска Уровень запуска: ±2,5 В (0.1 %~ 100%)
Чувствительность: от 0% (гистерезис 140 мВ) до 100% (гистерезис 2 мВ)
Время счета 1,310 мс; 10,48 мс; 166,7 мс; 1,342 с; 10,73 с; больше 10 с
Активация защиты ±7 В AC+DC (аттенюатор выключен, 1 МОм)
±70 В AC+DC (аттенюатор включен, 1 МОм)
5 Вскз (50 Ом)

Основные характеристики:

Тип дисплея Жидкокристаллический, 7" TFT, 800 х 480, 16 млн.цветов
Питание 100~240 В АСскз, 45~440 Гц, CATII
Интерфейс USB устройство, USB host (2), LAN
Потребляемая мощность не более 50 Вт
Рабочая температура 10 °C...40 °C
Габаритные размеры 313 х 161 х 117 мм
Вес 3,2 кг

  • Прибор
  • Кабель питания
  • USB кабель
  • Кабель BNC ...

Информация для заказа

  • Цена: 487 900 Тг.
