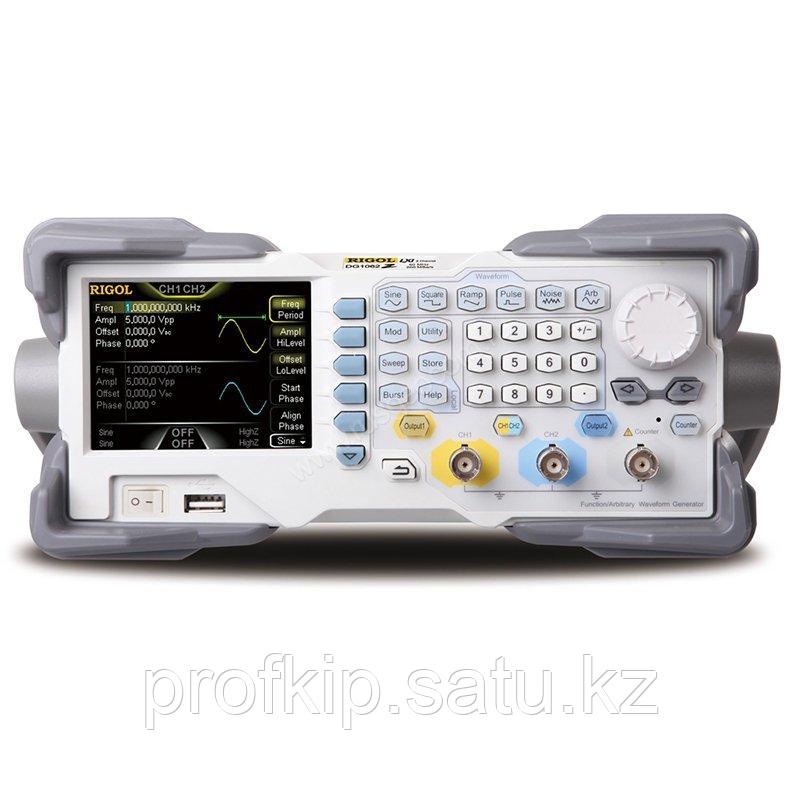

Универсальный генератор сигналов Rigol DG1022Z
Универсальный генератор сигналов Rigol DG1022ZВ наличии
274 400 Тг.
+7 (844) 250-56-80
  • +7 (927) 510-56-80

Описание

Универсальный генератор сигналов Rigol DG1022Z предлагает пользователю большое количество встроенных форм сигналов и типов модуляции. В генераторе сигналов DG1022Z используется инновационная технология поточечного формирования сигналов произвольной формы SiFi, которая позволяет восстанавливать сигнал без искажений и более точно, чем в обычных генераторах сигналов, уменьшить влияние дискретизации и обеспечить малый джиттер. Благодаря широкой функциональности и низкому уровню собственных шумов генератор сигналов Rigol DG1022Z является незаменимым при использовании в измерительных задачах различной сложности.
Rigol DG1022Z
Максимальная выходная частота

25 МГц

Количество каналов

2

Форма сигнала Стандартные: синусоидальный, прямоугольный, пилообразный, импульсный, белый шум
160 типов специальной формы
Частотные характеристики
Диапазон синусоидальный сигнал 1 мкГц ~ 25 МГц
прямоугольный сигнал 1 мкГц ~ 25 МГц
импульсный сигнал 1 мкГц ~ 15 МГц
пилообразный сигнал 1 мкГц ~ 500 МГц
белый шум (Гаусс) полоса 25 МГц (-3дБ)
специальной формы 1 мкГц ~ 10 МГц
Разрешение по частоте 1 мкГц
Точность установки (18°C ~ 28°C) 1 ppm
Синусоидальный канал
Гармонические искажения
Типичное (0 дБм)
< -65 дБн (DC ~ 10 МГц)
< -55 дБн (>10МГц ~ 25 МГц)
Общие гармонические искажения
< 0,075% (10-20 кГц, 0 дБм)
Негармонические искажения
Типичное (0 дБм)
< -70 дБн (DC ~ 10 МГц)
< -70 дБн + 6 дБ/октаву (>10 МГц)
Фазовый шум
Типичное (0 дБм)
-125 дБн/Гц @ 10 кГц
Прямоугольный сигнал
Время нарастания / спада < 10 нс (1 Вп-п) типичное
Выброс < 5 % (100 кГц, 1 Вп-п) типичное
Коэф. заполнения 0,01% ~ 99,99% (ограничена установленной частотой)
Ассиметрия 1% от периода + 5 нс
Джиттер (СКЗ)
Типичное
2 ppm + 200 пс (≤5 МГц, 1 Вп-п)
200 пс (>5 МГц, 1 Вп-п)
Пилообразный сигнал
Нелинейность < 1% (1 кГц, 1 Вп-п, 100% симметрия) типичное
Симмметрия 0 ~ 100%
Импульсный сигнал
Длительность импульса ≥ 16 нс
Время нарастания / спада ≥ 10 нс
Период
от 66,7 нс до 1000000 с
Выброс < 5 % (1 Вп-п) типичное
Джиттер (СКЗ)
Типичное
2 ppm + 200 пс (≤5 МГц, 1 Вп-п)
200 пс (>5 МГц, 1 Вп-п)
Специальная форма
Максимальное количество точек участвующих в формировании сигнала 8 ~ 2 М точек (16 М точек опция)
Вертикальное разрешение 14 бит
Частота дискретизации 200 Мвыб/сек
Время нарастания > 5 нс (1 Вп-п)
Джиттер (СКЗ) Типичное
2 ppm + 200 пс (≤5 МГц, 1 Вп-п)
200 пс (>5 МГц, 1 Вп-п)
Интерполяция выключена, линейная
Способ редактирования по точкам, сегментами, встроенное построение формы
Генератор гармоник
Порядок гармоник ≤ 8
Тип гармоник четные, нечетные, все, пользовательские
Амплитуда гармоник регулируемая
Фаза гармоник регулируемая

Характеристики выхода:


Амплитуда (50 Ом) 2,5 мВп-п - 10 Вп-п (≤10 МГц)
2,5 мВп-п ~ 5 Вп-п (≤30 МГц)
Точность установки (1 кГц, >10 мВп-п, синус) ±(1%+1 мВ) типичное (1 кГц, синус, 0 В смещение, >10 мВпп, авто)
Неравномерность АЧХ (синус, 1,25 Вп-п, 50 Ом) Типичное (синус, 2,5В)
±0,1 дБ (≤10 МГц)
±0,2 дБ (≤30 МГц)
Единицы установки Вп-п, Вскз, дБм
Разрешение 1 мВ или 4 бит

Режим свипирования (качания):

Форма синус, прямоугольный, пила, произвольной формы (кроме DC)
Закон линейный, логарифмический, ступенчатый
Диапазон частот верхняя и нижняя частота свипирования ограничена несущей частотой
Направление Вверх / Вниз
Время свипирования от 1 мс до 500 с
Время стояния / возврата от 0 мс до 500 с
Источник запуска Ручной, внешний, внутренний
Маркер спадающий фронт сигнала синхронизации (задаваемый)

Режим пачек импульсов:

Форма синус, прямоугольный, пила, импульсный, шум, произвольной формы (кроме DC)
Частота несущей от 2 мГц до 30 МГц
Количество импульсов в пачке
от 1 до 1000000 или бесконечное
Начальная / Конечная фаза от 0° до 360°
Внутренний период
от 1 мкс до 500 с
Стробированный запуск Внешний запуск
Источник запуска Ручной, внешний, внутренний
Задержка запуска от 0 нс до 100 с

Частотомер:


Измеряемый параметр Частота, период, длительность положительного / отрицательного импульса, коэффициент заполнения
Частотный диапазон 1 мкГц ~ 200 МГц
Разрешение по частоте 7 разрядов/с
Диапазон периода от 5 нс до 16 дней
Диапазон амплитуд и чувствительность (немодулированный сигнал, аттенюация отключена) DC связь DC диапазон девиации +1.5 В DC
1 мкГц ~ 100 МГц 50 мВскз ~ ±2,5 В AC+DC
100 МГц ~ 200 МГц 100 мВскз ~ ±2,5 В AC+DC
AC связь 1 мкГц ~ 100 МГц 50 мВскз ~ ±2,5 Вп-п
100 МГц ~ 200 МГц 100 мВскз ~ ±2,5 Вп-п
Длительность импульса и коэффициент заполнения диапазон частоты: 1 мкГц ~ 5 МГц
диапазон амплитуды: 50 мВскз ~ ±2,5 В AC+DC
длительность импульса: ≥20 нс
разрешение: 2 нс
Коэффициент заполнения 0 ~ 100%
Параметры входа Входной импеданс 50 Ом, 1 МОм
Тип свяи AC, DC
ФНЧ ON: полоса 250 кГц,
OFF: полоса 200 МГц
Аттенюация включен: "х10", выключен: "х1"
Система запуска Уровень запуска: ±2,5 В (0.1 %~ 100%)
Чувствительность: от 0% (гистерезис 140 мВ) до 100% (гистерезис 2 мВ)
Время счета 1,310 мс; 10,48 мс; 166,7 мс; 1,342 с; 10,73 с; больше 10 с

Основные характеристики:

Тип дисплея Жидкокристаллический, 3,5" TFT, 320 х 240, 16 млн.цветов
Питание 100~240 В АСскз, 45~440 Гц, CATII
Интерфейс USB устройство, USB хост, LAN; USB-GPIB (опция)
Потребляемая мощность не более 40 Вт
Рабочая температура 10 °C...40 °C
Габаритные размеры 261,5 х 112 х 318,4 мм
Вес 3,2 к ...
