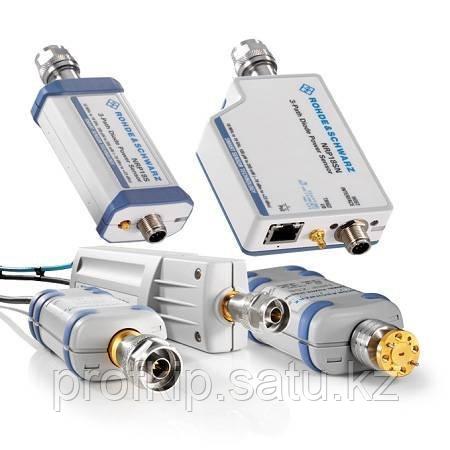

Датчики мощности Rohde Schwarz NRP-Zxx
Датчики мощности Rohde Schwarz NRP-ZxxВ наличии
Цену уточняйте
+78442505680
  • +79275105680

Описание

Датчики мощности R&S NRP-Zxx представляют собой семейство современных датчиков мощности производства компании ROHDE&SCHWARZ GROUP. Данные приборы предназначены для решения сложных задач по измерению мощности самых различных приборов, от мобильных устройств до радиолокационных станций, работающих в РЧ и СВЧ диапазонах.

Характеристики и преимущества

Используя датчики мощности R&S NRP-Zxx для своих исследований, пользователи всегда будут иметь в своем распоряжении уникальные инструменты, обладающие неоспоримыми преимуществами по сравнению с другими аналогами:

  • Широкий набор конфигураций датчиков для работы с различными устройствами в частотном диапазоне до 110 МГц, от – 67 дБмВт до +45 дБмВт;
  • компактность и экономичность при работе с ноутбуком или ПК посредством USB интерфейса;
  • широкий динамический диапазон до 90 дБ при использовании трёхканальных диодных датчиков мощности;
  • высокая точность при работе с использованием тепловых датчиков мощности;
  • возможность точного анализа мощности огибающей широкополосными датчиками;
  • возможность одновременного подсоединения к базовому блоку R&SRNRP2 четырех датчиков из семейства R&S NRP-Zxx.

Существует два варианта работы с устройством:

  1. с использованием базового модуля R&S RNRP2, обеспечивающего простое и удобное подключение первичных преобразователей для отображения полученных данных на его дисплее;
  2. с подключением к персональному компьютеру благодаря USB-совместимости датчиков мощности. Совместная работа датчиков с ПК обеспечивается установленным на нем специальным программным обеспечением виртуального измерителя мощности R&S RNRPV.

Повышенная точность измерений датчиками R&S NRP-Zxx обеспечивается благодаря применению уникальной технологии R&SRSmart Sensor. Датчики мощности, работающие на такой технологии, демонстрируют высокое соотношение сигнал/шум на всем диапазоне, а также малые задержки и прерывания при переключении измерительных каналов.

Семейство интеллектуальных измерителей мощности Rohde & Schwarz NRP-Zxx может с успехом применяться при разработке и производстве различных устройств, при измерениях параметров антенн, при калибровке контрольно-измерительного оборудования как в комплексе с базовым блоком, так и в составе мобильных интеллектуальных устройств.

Купить датчики R&S NRP Zxx вы можете в самых разных конфигурациях, в зависимости от ваших потребностей.

NRP-Zxx
Тип датчика, разъем Частотный диапазон Диапазон измеряемой мощности Время нарастания, Видеополоса Абсолютная погрешность (дБ) Относительная погрешность (дБ)
3-канальные диодные универсальные
NRP-Z11, N (m) 10 МГц – 8 ГГц -67 дБм до +23 дБм < 8 мкс,
> 50 кГц
0,047-0,083 0,022-0,066
(200 пВт – 200 мВт)
макс.+26дБм (400 мВт) ср
макс.+30дБм (1 Вт) пик. 10 мкс
NRP8S/SN, N (m) 10 МГц – 8 ГГц -70 дБм до +23 дБм < 5 мкс,
> 100 кГц
0,053-0,065 0,022-0,050
(100 пВт – 200 мВт)
макс.+30дБм (1 Вт) ср.
макс.+33дБм (2 Вт) пик. 10 мкс
NRP-Z21, N (m) 10 МГц – 18 ГГц -67 дБм до +23 дБм < 8 мкс,
> 50 кГц
0,047-0,128 0,022-0,110
(200 пВт – 200 мВт)
макс.+26дБм (400 мВт) ср
макс.+30дБм (1 Вт) пик. 10 мкс
NRP18S/SN, N (m) 10 МГц – 18 ГГц -70 дБм до +23 дБм < 5 мкс,
> 100 кГц
0,053-0,094 0,022-0,069
(100 пВт – 200 мВт)
макс.+30дБм (1 Вт) ср.
макс.+33дБм (2 Вт) пик. 10 мкс
NRP-Z22, N (m) 10 МГц – 18 ГГц -57 дБм до +33 дБм < 8 мкс,
> 50 кГц
0,079-0,178 0,022-0,112
(2 нВт – 2 Вт)
макс.+35дБм (3 Вт) ср.
макс.+40дБм (10 Вт) пик. 10мкс
NRP-Z23, N (m) 10 МГц – 18 ГГц -47 дБм до +42 дБм   0,078-0,199 0,022-0,110
(20 нВт – 15 Вт)
макс.+42,5дБм (18 Вт) ср.
макс.+50дБм (100 Вт) пик. 10мкс
NRP-Z24, N (m) 10 МГц – 18 ГГц -42 дБм до +45 дБм   0,078-0,222 0,022-0,110
(20 нВт – 15 Вт)
макс.+45,5дБм (36 Вт) ср.
макс.+55дБм (300 Вт) пик. 10мкс
NRP-Z31, 3,5 мм (m) 10 МГц – 33 ГГц -67 дБм до +23 дБм   0,051-0,137 0,022-0,118
(200 пВт – 200 мВт)
макс.+26дБм (400 мВт) ср.
макс.+30дБм (1 Вт) пик. 10 мкс
NRP33S/SN, 3,5 мм (m) 10 МГц – 33 ГГц -70 дБм до +23 дБм < 5 мкс,
> 100 кГц
0,053-0,134 0,022-0,136
(100 пВт – 200 мВт)
макс.+30дБм (1 Вт) ср.
макс.+33дБм (2 Вт) пик. 10 мкс
NRP-Z41, 2,92 мм (m) 50 МГц – 40 ГГц -67 дБм до +20 дБм < 8 мкс,
> 50 кГц
0,074-0,150 0,028-0,137
(200 пВт – 100 мВт)
макс.+23дБм (200 мВт) ср.
макс.+30дБм (1 Вт) пик. 10 мкс
NRP-Z61, 2.4 мм (m) 50 МГц – 50 ГГц -67 дБм до +20 дБм   0,074-0,191 0,028-0,166
(200 пВт – 100 мВт)
макс.+23дБм (200 мВт) ср.
макс.+30дБм (1 Вт) пик. 10 мкс
2-канальные диодные универсальные
NRP-Z211, N (m) 10 МГц – 8 ГГц -60 дБм до +20 дБм < 10 мкс,
> 40 кГц
0,054-0,110 0,022-0,112
(1 нВт – 100 мВт)
макс.+26дБм (400 мВт) ср.
макс.+33дБм (2 Вт) пик. 10 мкс
NRP-Z221, N (m) 10 МГц – 18 ГГц -60 дБм до +20 дБм   0,054-0,143 0,022-0,142
(1 нВт – 100 мВт)
макс.+26дБм (400 мВт) ср.
макс.+33дБм (2 Вт) пик. 10 мкс
Широкополосные диодные
NRP-Z81, N (m) 50 МГц – 18 ГГц -60 дБм до +20 дБм < 13 нс,
> 30 МГц
0,130-0,150 0,039-0,148
(1 нВт – 100 мВт)
макс.+23дБм (200 мВт) ср.
макс.+30дБм (1 Вт) пик. 1 мкс
NRP-Z85, 2,92 мм (m) 50 МГц – 40 ГГц -60 дБм до +20 дБм   0,130-0,180 0,039-0,165
(1 нВт – 100 мВт)
макс.+23дБм (200 мВт) ср.
макс.+30дБм (1 Вт) пик. 10 мкс
NRP-Z86, 2,4 мм (m) 50 МГц – 40 ГГц -60 дБм до +20 дБм   0,130-0,180 0,039-0,165
(1 нВт – 100 мВт)
макс.+23дБм (200 мВт) ср.
макс.+30дБм (1 Вт) пик. 10 мкс
NRP-Z86, 2,4 мм (m) 50 МГц – 44 ГГц -60 дБм до +20 дБм   0,130-0,190 0,039-0,165
(1 нВт – 100 мВт)
макс.+23дБм (200 мВт) ср.
макс.+30дБм (1 Вт) пик. 10 мкс
Термодатчики
NRP-Z51, N (m) DC – 18 ГГц -35 дБм до +20 дБм - 0,040-0,082 0,010
(300 нВт – 100 мВт)
макс.+25дБм (300 мВт) ср
макс.+43дБм (20 Вт) пик. 1 мкс
NRP-Z52, 3,5 мм (m) DC – 33 ГГц -35 дБм до +20 дБм 0,040-0,101 0,010
(300 нВт – 100 мВт)
макс.+25дБм (300 мВт) ср
макс.+40дБм (10 Вт) пик. 1 мкс
NRP-Z55, модель 0.3 2,92 мм (m) DC – 40 ГГц -35 дБм до +20 дБм 0,040-0,108 0,010
(300 нВт – 100 мВт)
макс.+25дБм (300 мВт) ср
макс.+40дБм (10 Вт) пик. 1 мкс
NRP-Z55, модель 0.4 2,92 мм (m) DC – 44 ГГц -35 дБм до +20 дБм 0,040-0,138 0,010
(300 нВт – 100 мВт)
макс.+25дБм (300 мВт) ср
макс.+40дБм (10 Вт) пик. 1 мкс
NRP-Z56, 2,4 мм (m) DC – 50 ГГц -35 дБм до +20 дБм 0,040-0,143 0,010
(300 нВт – 100 мВт)
макс.+25дБм (300 мВт) ср
макс.+40дБм (10 Вт) пик. 1 мкс
NRP-Z57, 2,92 мм (m) DC – 67 ГГц -35 дБм до +20 дБм 0,040-0,248
