Функциональный генератор Rohde Schwarz HM8030-6

  • В наличии
  • Код: 3593.0797.02

404 700 Тг.

+78442505680
  • +79275105680
  • График работы
  • Адрес и контакты

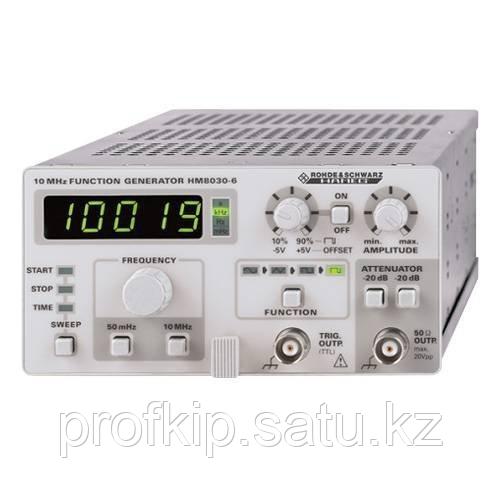

Функциональный генератор Rohde Schwarz HM8030-6
Функциональный генератор Rohde Schwarz HM8030-6В наличии
404 700 Тг.
+78442505680
  • +79275105680

Описание

Купить генератор Rohde & Schwarz HM8030-6, а также получить консультацию специалистов вы можете в нашем магазине, по телефону или непосредственно на сайте с помощью формы обратной связи или онлайн-консультанта.

Генераторы сигналов произвольной формы HM8030-6 предназначен для формирования и воспроизведения стандартных форм электромагнитных колебаний, электромагнитных колебаний с различными видами модуляции, а также электромагнитных колебаний произвольной формы и применяются при настройке, ремонте и разработке радиоэлектронной аппаратуры, в учебных целях. Описание средства измерений Принцип работы генератора сигналов произвольной формы HM8030-6 основан на прямом цифровом синтезе. Цифровые отсчеты с информацией о форме сигнала поступают из оперативной памяти прибора на цифро-аналоговый преобразователь (ЦАП). Далее с ЦАП сигнал подается на выходной усилитель, фильтр и схему аттенюаторов, а затем на выходной разъем. В память генератора сигналов произвольной формы заложены стандартные сигналы различных форм, среди которых: синусоидальный, меандр, треугольный и т. д. Предусмотрен режим частотной модуляции (внутренней и внешней). Режим формирования сигналов произвольной формы осуществляется с помощью специального программного обеспечения через внешний компьютер. Для обеспечения синхронизации режимов работы генератор сигналов произвольной формы оснащен выходом сигналов запуска. Генератор обеспечивает управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера. Конструктивно генератор сигналов произвольной формы представлен в модульном исполнении и используется в измерительной системе серии 8000.
Функциональный генератор HM8030-6
Режимы работы
синусоида, меандр, треугольник, импульс; режим свободных колебании, внутренний генератор свип-сигналов или внешняя частотная модуляция, наличие или отсутствие смещения по постоянному току
Диапазоны частот
0,05 Гц ... 10 МГц, 8 диапазонов, регулировка от x 0,09 до × 1,1 (12:1)
Дрейф частоты < 0,5 %/ч или 0,8 %/24 часа при постоянной температуре
окружающей среды
Характеристики форм сигналов
Искажение синусоиды
0,05 Гц ... 1 МГц
1 ... 10 МГц
  макс. 0,5 %
макс. 5 %
Время нарастания меандра тип. 15 нс
Амплитуда выброса < 5 % (для оконечной нагрузки 50 Ом)
Нелинейность треугольных импульсов < 1 % (до 100 кГц)
Отображение результатов измерений
Частота 5 разрядов, 7-сегментный светодиодный индикатор,
каждая цифра 8 × 5 мм
Точность
до 5 Гц
5 Гц ... 10 МГц
  ±(3 % + 3 разряда)
±(5 x 10-5 + 1 разряд)
светодиодная индикация для мГц, Гц, кГц и секунд
Выходы
Сигнальный выход защита от короткого замыкания, защита от внеш. напряжения до Ѓ} 45 Впост, не более 30 с
Импеданс 50 Ом
Выходное напряжение 10 Вразмах при нагрузке 50 Ом;
20 Вразмах (разомкнутая цепь)
Ослабление макс. 60 дБ
Два аттенюатора каждый 20 дБ ±0,2 дБ
Регулировка 0 ... 20 дБ
Погрешность амплитуды (синусоидальные/треугольные импульсы)
0,05 Гц ... 0,5 МГц
5 Гц ... 10 МГц
макс. 0,2 дБ
макс. 2,0 дБ
Смещение по постоянному току регулируется (вкл/выкл, кроме импульсной функции)
для нагрузки 50 Ом
в разомкнутой цепи
макс.±2,5 В
макс. ±5 В
Выход сигнала синхронизации меандр с напряжением прибл. +5 В/ТТЛ
Вход  FM
(частота управляемая напряжением, разъем BNC на задней панели HM8001-2 и модуля HO801)
Девиация частоты прибл. 1:100
Входной импеданс 6 кОм || 25 пФ
Входное напряжение макс. Ѓ}30 В
Внутренний генератор свип-сигналов
Период развертки 20 мс ... 15 с
Диапазон развертки прибл. 1:100
Прочие характеристики
Электропитание (от базового блока) +5 В/200 мА
+ 16 В/300 мА
-16 В/250 мА
(Σ = 9,8 Вт)
Диапазон рабочих температур +5 ... +40°C
Диапазон температур хранения -20 ... +70°C
Отн. влажность 5 ... 80 % (без конденсации)
Размеры  (ш × в× г)
(без 22-контактного плоского разъема)
135 × 68 × 228 мм
Вес прибл. 0,8 кг

Информация для заказа

  • Цена: 404 700 Тг.
