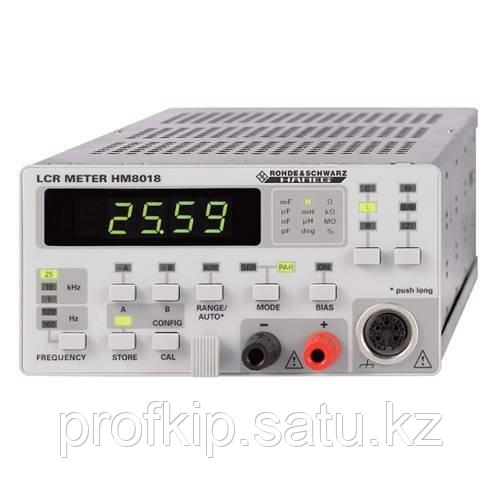

Измеритель иммитанса Rohde Schwarz HM8018
Измеритель иммитанса Rohde Schwarz HM8018В наличии
Цену уточняйте
+78442505680
  • +79275105680

Описание

Купить LCR - мост/измеритель Rohde & Schwarz HM8018, а также получить консультацию специалистов вы можете в нашем магазине, по телефону или непосредственно на сайте с помощью формы обратной связи или онлайн-консультанта.

Измерители иммитанса НМ8018 предназначены для автоматического измерения емкости, индуктивности, активного и реактивного сопротивления, активной и реактивной проводимости, добротности, угла фазового сдвига комплексного сопротивления. Описание средства измерений Измерители иммитанса представляют собой многофункциональные измерительные приборы, принцип действия которых основан на аналого-цифровом преобразовании входных сигналов. На передней панели прибора находится светодиодный сегментный дисплей, на котором отображаются результаты измерений, также на передней панели располагаются индикаторы единиц измерения, диапазонов, частоты сигнала, измерительных функций, параметров и состояния прибора. На передней панели расположены также настройки функций и параметров, клавиши калибровки, параметров тестового сигнала и измерительных функций. Имеются также пара разъемов для подключения измерительных кабелей и клавиши измерительных функций.
LCR - мост/измеритель HM8018
Функции измерений
Режимы измерений R, L, C, Θ, Q/D, |Z|
Эквивалентные схемы последовательные, параллельные
Метод измерений 2- и 4-проводной
Диапазоны измерений R: 0,001 Ом ... 99,9 МОм
C: 0,001 пФ ... 99,9 мФ
L: 0,01 мкГн ... 9,999 Гн
Q: 0,0001 ... 99,9
D: 0,0001 ... 9,9999
Θ: (-180,00°) ... (+180,00°)
Основная погрешность 0,2%
Частоты измерений 100 Гц, 120 кГц, 1 кГц, 10 кГц, 25 кГц
Точность частоты ±0,01% (кроме 120 Гц: 120,2 Гц ± 0,01%)
Напряжение измеряющего сигнала 0,5 Вэфф ±10% (без нагрузки)
Частота измерений 2 измерения в секунду
Изменение диапазона автоматически/вручную
Напряжение смещения 1 В ±10 %
Установка нуля компенсация разомкнутой/замкнутой цепи
Пределы компенсации замкнутая цепь: R < 10 Ом
Z < 15 Ом
разомкнутая цепь: Z > 10 кОм
Точность измерений
при D < 0,1 или Q > 10 C: Ae = Af × Ad (1 + Cx/Cмакс + Cмин/Cx)
L: Ae = Af × Ad (1 + Lx/Lмакс + Lмин/Lx)
Z: Ae = Af (1 + Zx/Zмакс + Zмин/Zx)
R: Ae = Af × Ad (1 + Rx/Rмакс + Rмин/Rx)
Ad = 1 для D < 0,1
при D ≥ 0,1 Ad = √1+D2
для параметров Cx, Lx, Zx, Rx = измеренное значение
Af = 0,2% при f = 100 Гц, 120 Гц, 1 кГц
Af = 0,3% при f =10 кГц
Af = 0,5% при f =25 кГц
Параметр
Cмакс
Cмин
Lмакс
Lмин
Zмакс, Rмакс
Zмин, Rмин
Автоматический выбор диапазона
160 мкФ/f (f в кГц)
53 пФ/f (f в кГц)
480 Гн/f (f в кГц)
0,16 мГн/f (f в кГц)
3 МОм
0,5 Ом
Точность коэффициента рассеяния De = ±Ae/100
Точность добротности Qe = (Qx2 x De)/(1± De x De)
Точность фазового угла Θe = (180/π) x (Ae/100)
Отображение
5-разрядный, 7-сегментный светодиодный индикатор со знаком
Отображаемые параметры
Значение
Процент значения
Отклонение
Процент смещения
Вычисляется с помощью измеренного значения и сохраненного контрольного значения
Прочие характеристики
Входы защищены от короткого замыкания и перенапряжения до 100 Впост при максимальном рассеивании энергии 1 Дж.
Возможно сохранение одной конфигурации.
Электропитание (от базового блока) +5 В/300 мА
+5,2 В/50 мА
-5,2 В/50 мА
(Σ = 2 Вт)
Диапазон рабочих температур +5 ... +40°C
Диапазон температур хранения -20 ... +70°C
Отн. влажность 5 ... 80% (без конденсации)
Размеры (ш × в × г)
(без 22-контактного плоского разъема)
135 × 68 × 228 мм
Вес прибл. 0,5 кг

Информация для заказа
