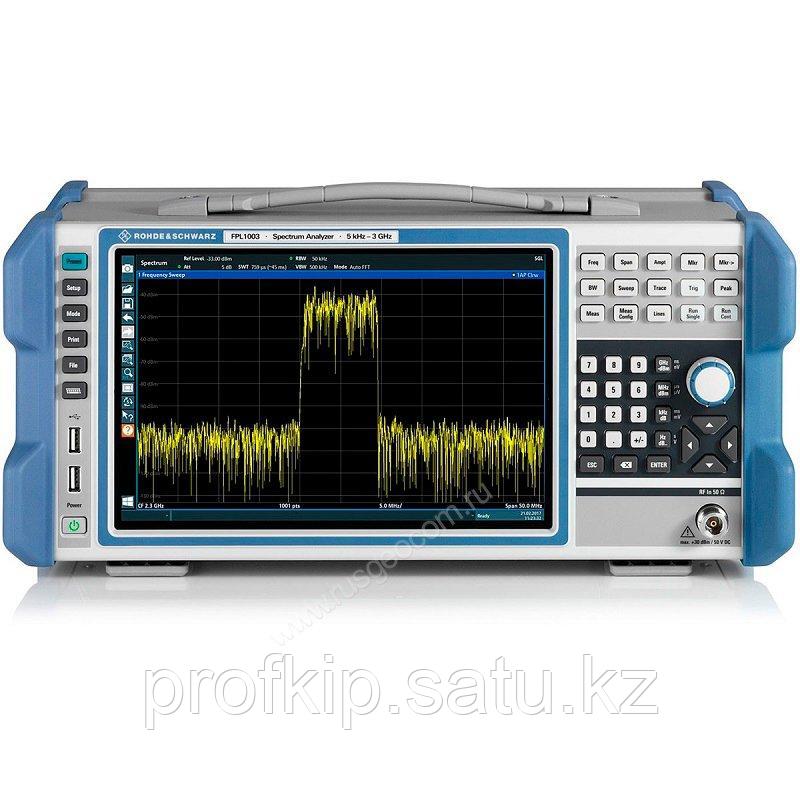

Анализатор спектра Rohde & Schwarz FPL1003 от 5 кГц до 3 ГГц
Анализатор спектра Rohde & Schwarz FPL1003 от 5 кГц до 3 ГГцВ наличии
7 366 200 Тг.
+78442505680
  • +79275105680

Описание

Анализатор спектра Rohde & Schwarz FPL1003 с частотным диапазоном от 5 кГц до 3 ГГц совмещает в себе высокую производительность, как у настольных лабораторных измерителей, и мобильность – прибор выполнен в компактном удобном для переноски корпусе и может запитываться от опциональной батареи, что дает возможность использовать его независимо от сети. Кроме анализа спектра, он способен выполнять высокоточное измерение мощностных параметров при совместном применении с подключаемыми датчиками, а также может применяться для анализа цифровой и аналоговой модуляции сигналов. Возможность гибкой настройки прибора под конкретные стандарты позволяет использовать его для исследования сигналов различных коммуникационных сетей: Bluetooth, DVB-S2, GSM/EDGE, WCDMA и т.д.

Преимущества

  • Простота и наглядность использования – анализатор спектра FPL1003 оборудован крупноразмерным сенсорным дисплеем с функцией распознания «смартфонных» жестов.
  • Достоверное отображение формы импульсных сигналов обеспечивает стробируемая развертка и узкополосные входные фильтры, повышающие разрешение измерителя.
  • Высокая измерительная точность, даже без использования подключаемых датчиков мощности, достигается за счет низкой погрешности измерения уровня, не более 0,5 дБ.

Особенности

По полосе разрешения и уровню собственных шумов анализатор спектра соответствует приборам более высокой ценовой категории. Даже в базовом варианте он позволяет контролировать мощность в канале, определять соотношением между сигналом и шумом, исследовать зависимость спектра от времени, фиксировать паразитные излучения, шум, гармонические искажения и пр. Для углубленного исследования в Rohde & Schwarz FPL1003 можно использовать маркерные функции, выполнять масштабирование измерительных кривых и т.д. За счет высокой собственной чувствительности измерителя и низкого показателя фазовых шумов прибор способен регистрировать низкоуровневые сигналы, например, помехи и спуры вблизи несущей. Опционально поддерживаются режимы анализа аналоговых и цифровых сигналов, измерения усиления и коэффициента шума методом Y-фактора, функция векторного анализа, расширение полосы, задание шага перестройки аттенюатора в 1 дБ для максимального увеличения динамического диапазона измерителя и т.д.

Инновационный интерфейс позволяет гибко настраивать отображение различных измерительных элементов на дисплее Rohde & Schwarz FPL1003, используя функцию перетаскивания. Для наглядности результаты нескольких измерений можно открывать параллельно в разных вкладках, которые отображаются одновременно благодаря функции MultiView. При этом с помощью секвенсора измерения по всем выбранным каналам выполняются последовательно, чем обеспечивается постоянное обновление данных, без необходимости ручного регулирования.

Для использования в полевых условиях предлагается широкий набор соответствующих принадлежностей – транспортировочная сумка, позволяющая производить измерения без извлечения из нее прибора, прочная крышка для защиты от случайных ударов при транспортировании, плечевой ремень для облегчения переноски и работы «на весу», и т.д.

Купить анализатор спектра Rohde & Schwarz FPL1003 от 5 кГц до 3 ГГц, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.

  Анализатор спектра Rohde®Schwarz FPL1003
Частота
Диапазон частот R&S®FPL1003 от 5 кГц до 3 ГГц
Разрешение по частоте   0,01 Гц
Полоса пропускания
Полоса разрешения (–3 дБ) следящие фильтры от 100 кГц до 10 МГц с шагом 1/2/3/5
БПФ-фильтры от 1 Гц до 50 кГц с шагом 1/2/3/5
Ширина полосы анализа (скоррект.) стандарт ном. 10 МГц
с опцией R&S®FPL1-B40 ном. 40 МГц
Средний уровень собственного шума (DANL)
ВЧ-предусилитель отключен 5 кГц тип. –143 дБмВт
100 кГц ≤ f
5 МГц ≤ f
3 ГГц ≤ f
5 ГГц ≤ f ≤ 7,5 ГГц
ВЧ-предусилитель включен (номинальный коэффициент усиления 20 дБ) 3 МГц ≤ f
10 МГц ≤ f
2 ГГц ≤ f
3 ГГц ≤ f
5 ГГц ≤ f
7 ГГц ≤ f
Коэффициенты ослабления и усиления
Диапазон настройки аттенюатора стандарт от 0 до 45 дБ с шагом 5 дБ
с опцией R&S®FPL1-B25 от 0 до 45 дБ с шагом 1 дБ
Коэффициент усиления предусилителя PRF с опцией R&S®FPL1-B22 ном. 20 дБ
Интермодуляция
Точка компрессии 1 дБ входного смесителя (двухтональный сигнал) ВЧ-ослабление 0 дБ, ВЧ-предусилитель выключен ном. +7 дБмВт
Точка пересечения третьего порядка (TOI) ВЧ-ослабление 0 дБ, уровень 2 × –20 дБмВт, ∆f > 5 × полоса разрешения или 10 кГц (большее из значений), ВЧ-предусилитель выключен
10 МГц ≤ fin > 13 дБмВт, тип. 16 дБмВт
300 МГц ≤ fin >> 17 дБмВт, тип. 20 дБмВт
3 ГГц ≤ fin ≤ 7,5 ГГц >> 15 дБмВт, тип. 18 дБмВт
с опцией R&S®FPL1-B22 ВЧ-ослабление 0 дБ, уровень 2 × –40 дБмВт, ∆f > 5 × полоса разрешения или 10 кГц (большее из значений), ВЧ-предусилитель включен
5 МГц ≤ fin >ном. 0 дБмВт
Фазовый шум
Однополосный фазовый шум частота = 1000 МГц, отстройка от несущей
100 Гц ном. – 88 дБн (1 Гц)
1 кГц
10 кГц
100 кГц
1 МГц
10 МГц ном. – 152 дБн (1 Гц)
Общая точность амплитуды
Общая погрешность измерения уровень сигнала от 0 дБ до –50 дБ ниже опорного уровня, С/Ш > 20 дБ, авт. время развертки, тип развертки = БПФ, ВЧ-ослабление 10 дБ, 20 дБ, 30 дБ, 40 дБ, ВЧ-предусилитель выключен, полоса обзора/разрешения 0,5 дБ
1 МГц ≤ f 0,5 дБ
3 ГГц ≤ f 0,8 дБ
