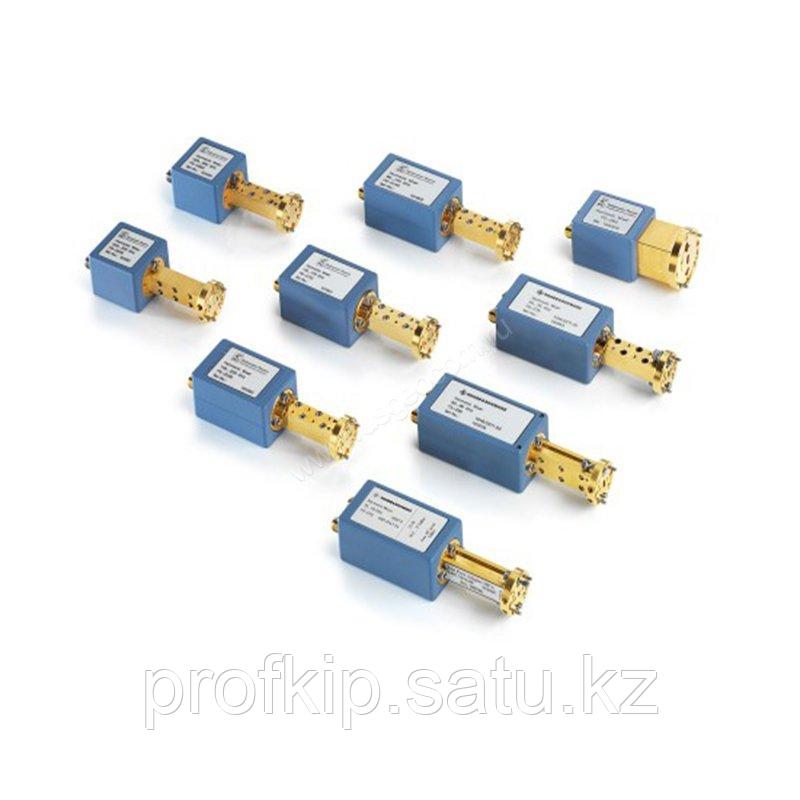

Гармонический миксер Rohde Schwarz FS-Z140
Гармонический миксер Rohde Schwarz FS-Z140В наличии
Цену уточняйте
+78442505680
  • +79275105680

Описание

Гармонический миксер Rohde Schwarz FS-Z140 используется для расширения возможностей фирменных радиоизмерительных анализаторов сигналов и спектра до рабочих частот 90  ГГц - 140 ГГц.

Устройство позволяет обойтись без покупки дорогостоящего оборудования и провести все необходимые тесты на имеющемся анализаторе, оснащенном разъемами LO/IF (фирменная опция B21). Смеситель отлично подходит для контрольных проверок по принципу “годен - не годен” и работы с высокочастотной электроникой, например, телекоммуникационными приемниками и передатчиками стандарта 5G.

Преимущества конструкции

Высокочувствительный измерительный аксессуар основан на двойных диодах, благодаря чему не требуется настройка смещения и достигается воспроизводимость результатов. Эти качества особенно ценны при проведении автоматизированного контроля и тестирования.

Трехпортовая конструкция Rohde Schwarz FS-Z140 предусматривает отдельные разъемы для подачи сигнала гетеродина и выходного сигнала промежуточной частоты.

Точность, свободная от искажений

Искажения, возникающие при смешивании, успешно подавляются за счет алгоритмов анализатора и сокращаются благодаря низкому порядку используемых гармоник. Кроме того, устройство отличается низким уровнем внутренних шумов и большим значением точки компрессии, что позволяет. исследовать сигналы низкого уровня на фоне более сильных.

Для корректных измерений необходимо принимать в расчет потери на конвертацию. Этот параметр проверяется в заводских условиях, в результате чего составляется калибровочная таблица с потерями по различным частотам (50 точек). Информация записывается на USB-накопитель и поставляется в комплекте с аксессуаром для того, чтобы коррекционные данные можно было быстро и удобно загрузить в анализатор.

Купить гармонический миксер Rohde Schwarz FS-Z140, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.

FS-Z140
Диапазон частот 90-140 ГГц
Потери на преобразование тип. 28 дБ
КСВН ВЧ­-входа 1,5:1
Номер гармоники 10
Точка компрессии 1 дБ -3 дБ
Погрешность измерения (достоверность 95%) < 4,5 дБ (от +5 °C до +40 °C)
Температурный дрейф (макс.) < 1,5 дБ (от +5 °C до +40 °C)
РЧ­вход (RF input) WR8
UG-387/UM
Вход гетеродина (LO input) SMA (f)
Диапазон частот LO 9-14 ГГц
Диапазон мощности LO от +13,5 до +16 дБм
Выход ПЧ (IF output) SMA (f)
Диапазон частот IF 10 МГц-3 ГГц
  • Гармонический миксер FS-Z140 - 1 шт
  • CD с документацией - 1 шт
  • USB-карта памяти с данными потерь на преобразование - 1 шт
  • Жесткий кейс - 1 шт
