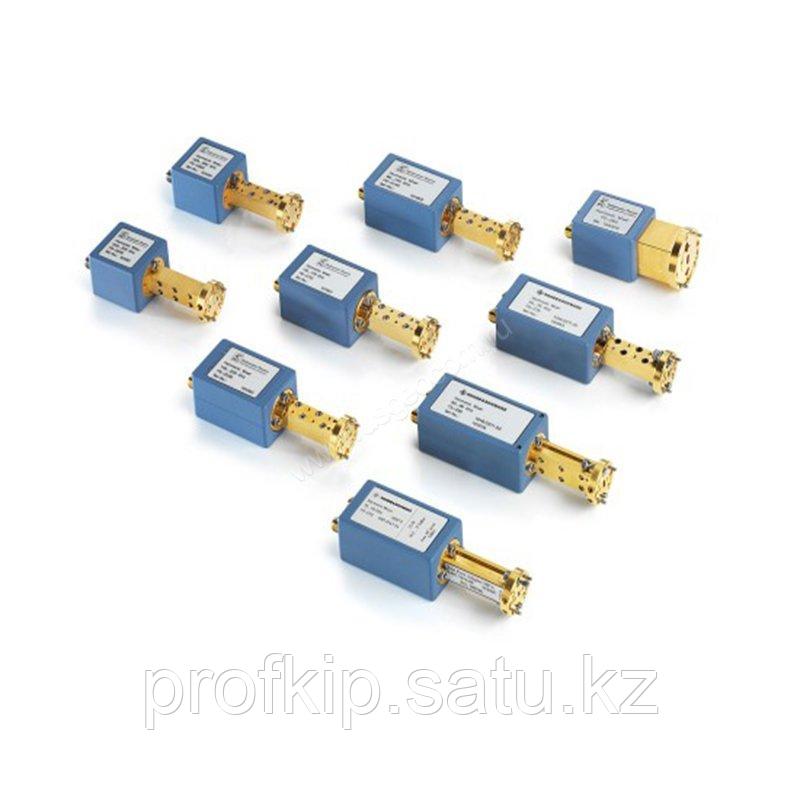

Гармонический миксер Rohde Schwarz FS-Z500
Гармонический миксер Rohde Schwarz FS-Z500В наличии
Цену уточняйте
+78442505680
  • +79275105680

Описание

Гармонический миксер Rohde Schwarz FS-Z500 используется для расширения возможностей фирменных радиоизмерительных анализаторов сигналов и спектра до рабочих частот 325 ГГц - 500 ГГц.

Устройство позволяет обойтись без покупки дорогостоящего оборудования и провести все необходимые тесты на имеющемся анализаторе, оснащенном разъемами LO/IF (фирменная опция B21). Смеситель отлично подходит для контрольных проверок по принципу “годен - не годен” и применения в автоматизированные системах.

Назначение

  • Базовые радиочастотные замеры мощности и частоты.
  • Диагностика, разработка и контроль качества высокочастотной электроники.
  • Определение резонанса электронного спина (ESR), коэффициента шума и уровня электромагнитных помех.
  • Работа с сетевыми анализаторами.
  • Тестирование систем передачи данных, в т.ч. стандарта 5G, антенн и др.

Достоверные данные

Rohde Schwarz FS-Z500 основан на двойных диодах, благодаря чему не требуется настройка смещения и достигается воспроизводимость результатов. Эти качества особенно ценны при проведении автоматизированного контроля и тестирования. Изолированный входной порт обеспечивает отличный показатель VSWR.

Искажения, возникающие при смешивании, успешно сокращаются за счет алгоритмов анализатора и низкого порядка используемых гармоник. Кроме того, устройство отличается низким уровнем внутренних шумов и большим значением точки компрессии, что позволяет исследовать сигналы низкого уровня на фоне более сильных.

Минимизация погрешности

Для корректных измерений необходимо принимать в расчет потери на конвертацию, которые напрямую определяют, насколько эффективно происходит преобразование сигнала через Rohde Schwarz FS-Z500. Этот параметр проверяется в заводских условиях, в результате чего составляется калибровочная таблица с потерями по различным частотам (50 точек). Важная техническая особенность измерительного аксессуара - низкий уровень неравномерности в полосе пропускания, который помогает снизить потери.

Информация записывается на USB-накопитель и поставляется в комплекте с аксессуаром для того, чтобы коррекционные данные можно было быстро и удобно загрузить в анализатор и повысить точность работы.

Смеситель не требует технического обслуживания, однако через определенные интервалы времени нужно проводить калибровку у производителя для исключения ошибок в исследованиях.

Купить гармонический миксер Rohde Schwarz FS-Z500, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.

FS-Z500
Диапазон частот 325-500 ГГц
Потери на преобразование макс. 65 дБ
тип. 58 дБ
КСВН ВЧ­-входа 2,7:1
Номер гармоники 36
Точка компрессии 1 дБ -3 дБ
Погрешность измерения (достоверность 95%) < 4,5 дБ (от +5 °C до +40 °C)
Температурный дрейф (макс.) < 1,5 дБ (от +5 °C до +40 °C)
РЧ­вход (RF input) WR2,2
UG-387/UM
Вход гетеродина (LO input) SMA (f)
Диапазон частот LO 9-13,88 ГГц
Диапазон мощности LO +14 до +15дБм
Выход ПЧ (IF output) SMA (f)
Диапазон частот IF 5 МГц – 3 ГГц
  • Гармонический миксер FS-Z500 - 1 шт
  • CD с документацией - 1 шт
  • USB-карта памяти с данными потерь на преобразование - 1 шт
  • Жесткий кейс - 1 шт
