Осциллограф Fluke 190-102-III-S

  • Нет в наличии
  • Код: 5282379

3 134 700 Тг.

+7 (844) 250-56-80
  • +7 (927) 510-56-80
возврат товара в течение 14 дней по договоренности

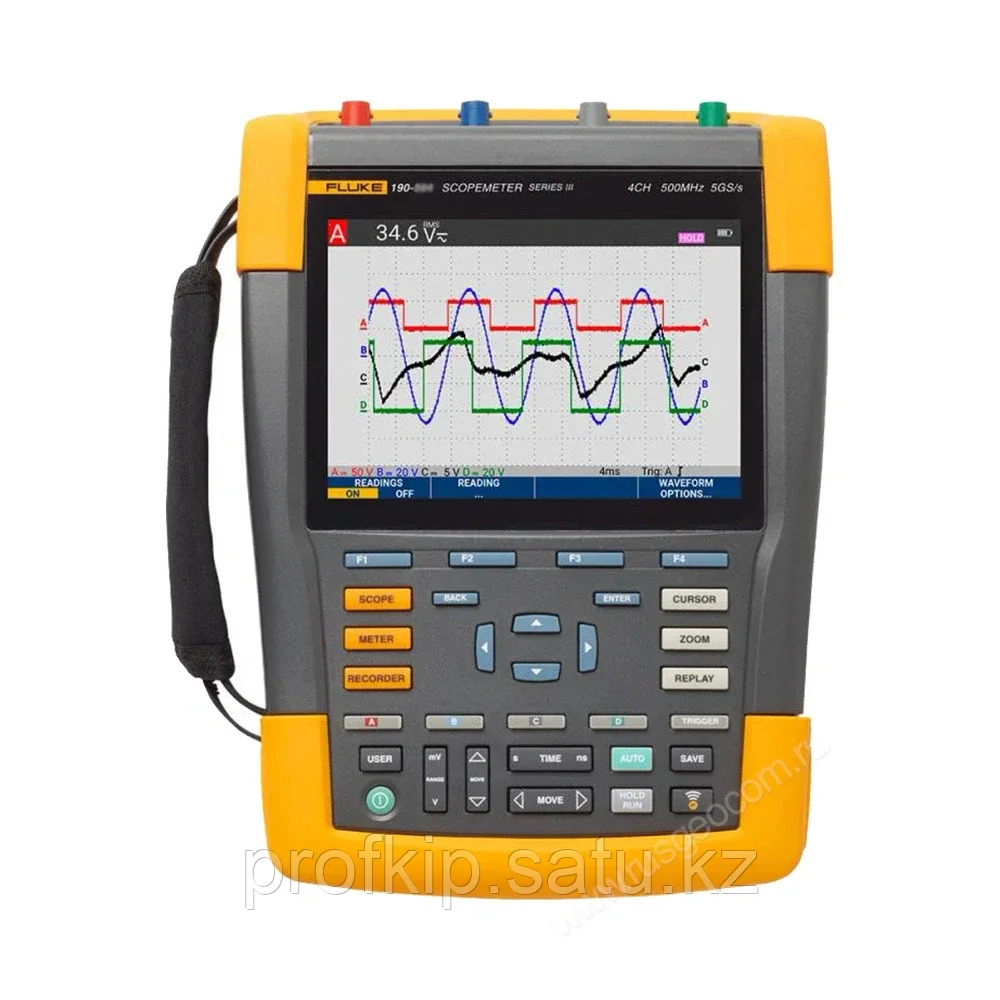

Осциллограф Fluke 190-102-III-S
Осциллограф Fluke 190-102-III-SНет в наличии
3 134 700 Тг.
+7 (844) 250-56-80
  • +7 (927) 510-56-80

Описание

Осциллограф Fluke 190-102-III-S - диагностический прибор промышленного класса, выполненный в портативном герметичном корпусе. Устройство оснащено батарейным питанием и соответствует наивысшей категории электрозащиты от перенапряжений.

Модель снабжена двумя взаимонезависимыми осциллографическими каналами с полосой пропускания 100 МГц, отдельными входами для измерений в режиме мультиметра или внешней синхронизации, а также интегрированным рекордером.

В отличие от базовой комплектации, прибор поставляется в версии SCC-293. Это исполнение включает ударостойкий пыле-влагозащитный кейс, Wi-Fi адаптер и программный ключ для активации полной версии ПО FlukeView-2 ScopeMeter.

Особенности Fluke 190-102-III-S

  • Цветной дисплей увеличенного, в сравнении с предыдущим поколением, размера обеспечивает высокую информативность и наглядность.
  • Непрерывная автонастройка Connect-and-View задает диапазон и параметры развертки и синхронизации исходя из характеристик сигнала на входе, сокращая затраты времени на подготовку к измерениям и повышая производительность проверки сложных систем.
  • Функция TrendPlot обеспечивает запись показаний в течение нескольких суток, что дает возможность регистрировать редкие события и быстрые переходные процессы без дополнительного рекордера.
  • Эффективная диагностика – в осциллограф Fluke встроен полный набор измерительных и математических функций, включая БПФ, что упрощает анализ показаний. При выявлении случайных аномалий и нерегулярных сбоев отыскать причину помогает режим пошагового или непрерывного воспроизведения 100 последних снимков экрана, которые сохраняются в памяти автоматически, когда не включен режим регистратора.

Перенос и обработка данных c Fluke 190-102-III-S

Результаты замеров по выбору пользователя можно сохранить в память устройства или на съемный носитель. Экспортировать снимки с экрана, осциллограммы и другую сохраненную информацию на ПК можно через USB-интерфейс или по Wi-Fi-каналу, при подключении комплектного поставки адаптера. Это позволяет производить обработку, анализ данных и составление отчетов на ноутбуке в производственных условиях на базе ПО FlukeView-2. Также программа может использоваться для архивирования и создания пользовательских библиотек осциллограмм.

Купить осциллограф Fluke 190-102-III-S, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.

Fluke 190-102-III-S
Вертикальное отклонение
Кол-во каналов2
Полоса пропускания100 МГц
Время нарастания импульса3.5 нс
Количество входов осциллографа2 входных канала плюс внешний запуск развертки
Архитектура каналоввсе входы полностью изолированы друг от друга и земли, входы могут быть активированы в любой комбинации
Чувствительность входас датчиком 10:1, от 20 мВ до 1000 В/дел.
c датчиком 100:1, от 200 мВ до 10 кВ/дел.
прямой (1:1), от 2 мВ до 100 В/дел.
Ограничитель полосы пропускания20 МГц и 10 кГц
Полярностьнормальная, инвертированная, переменная
Номинальное входное напряжениеCAT III 1000 В / CAT IV 600 В
Вертикальное разрешение8 бит
Точность от 4 с до 10 мкс 5 мВ/дел до 100 В/дел, ± (1,5% + 6 отсчетов)
2 мВ/дел, ± (1,5% + 10 отсчетов)
Полное входное сопротивление1 МОм (± 1%) // 15 пФ (± 2,25 пФ)
Горизонтальное отклонение
Максимальная частота выборки в реальном времени (одновременная)1,25 Гвыб/ с для каждого канала
Длина записидо 10000 точек на канал
Масштаб по оси времениот 5 нс до 4 с на деление
временная развертка в последовательности 1-2-4
более медленные установки времени/деления в режиме ScopeRecord™ Roll (см. "Режим регистратора")
Максимальная длина записи10000 точек на канал в режиме осциллографа
30000 точек на канал в режиме ScopeRecord™ Roll (см. "Режим регистратора")
Точность синхронизации(0,01 % от показаний + 1 пиксел)
Регистрация импульсных помехобнаружение пиков длительностью 8 нс на каждом канале (от 10 мкс/дел до 2 мин/дел)
Дисплей и сбор данных
Дисплей133 x 90 мм (5,3 x 3,5 дюйма) полноцветный ЖК-дисплей со светодиодной подсветкой
Режимы отображениялюбая комбинация каналов; ср. вкл./выкл., повтор
Видимая ширина экрана12 делений по горизонтали в режиме осциллографа
Режимы digital persistence ("цифровое послесвечение")выкл./коротк./сред./длин./беск. и режим огибающей
Математические операции с осциллограммамиодна (190-xx2) или две (190-x04) математические операции на любом из 2 входных каналов: сложение/вычитание/умножение; режим X-Y, частотный спектр с применением БПФ-анализа
Регистрация осциллограммы, режимынормальный, усредненный, авто, одиночный, ScopeRecord™ roll, регистрация импульсных помех, сравнение формы сигнала с помощью автоматической проверки на соответствие шаблону, повтор
Запуск развертки и задержка
Источниквход A, B или внешний (через вход мультиметра)
Режимыавтоматический, фронтальный, ширина импульса, N-цикл, внешний (190-xx2)
"Connect-and-view"™расширенный автоматический запуск развертки автоматически настраивает и подстраивает запуск, развертку, и амплитуду. Автоматически показывает стабильные осциллограммы сложных и динамических сигналов, таких как сигналы на приводах двигателей и сигналы управления. Может быть отключен.
Запуск развертки по длительности импульса (на канале A)длительность импульса по времени
позволяет выполнять запуск развертки
Задержка по времени1 полный экран вида перед запуском развертки или 100 экранов (=1200 делений) задержки после запуска развертки
Запуск развертки на цикле Nзапуск развертки на N-ном повторении события, запускающего развертку; N в диапазоне от 2 до 99
Автоматическое сохранение 100 изображений на экране
В режиме осциллографа прибор всегда запоминает последние 100 экранов — пользовательской настройки не требуется, при обнаружении аномалии можно нажать кнопку REPLAY для просмотра полной последовательности экранов события снова и снова, прибор может быть настроен на запуск развертки по импульсной помехе или по перемежающимся аномалиям и будет работать в режиме ожидания с регистрацией 100 указанных событий
Повторруководство по непрерывному воспроизведению, показывает записанные 100 экранов как анимацию в реальном времени или с ручным управлением, каждый экран имеет временную метку и метку даты
Хранение для повторного показадва набора по 100 экранов каждый могут быть сохранены независимо для показа и анализа в дальнейшем, прямое сохранение дополнительных наборов на внешней флэш-памяти через порт USB-хост
Анализ частотного спектра БПФ
Показывает частотный спектр осциллограммы с помощью быстрого преобразования Фурье
Окноавтоматическое, окно Хэмминга, окно Хэннинга или нет
Автоматическое окнопроизводит цифровое преобразование зарегистрированной осциллограммы для получения оптимального частотного разрешения после использования БПФ
Вертикальная шкалалинейная/логарифмическая (в вольтах или амперах)
Ось частотыдиапазон частоты автоматически устанавливается как функция диапазона временной развертки осциллографа
Сравнение осциллограмм и проверки на соответствие шаблону
Сравнение осциллограммобеспечивает сохранение и показ эталонной осциллограммы для визуального сравнения с новыми зарегистрированными осциллограммами, эталон формируется на основе из зарегистрированной осциллограммы и может быть изменен в осциллографе
Режим проверки "Годен – Не годен"в режиме сравнения осциллограмм осциллограф может быть настроен на сохранение только совпадающих ("Pass") или не совпадающих ("Fail") осциллограмм в памяти для воспроизведения и последующего анализа
Автоматические измерения в режиме осциллографа
В пост.т., В перем. т. (среднеквадратичное значение), В перем.+пост.т., В пик макс. В пик мин., В пик-пик, A перем т., A пост.т., A перем.+пост.т., частота (Гц), время нарастания (с помощью курсоров), время спада (с помощью курсоров),коэффициент мощности (PF), Вт, ВА, ВА реакт., фаза (между любыми 2 входами), ширина импульса (+/-), рабочий цикл (+/-), температура °C, температура °F (не для Японии), дБВ, дБм в 50 I и 600 I, ВШИМ перем.т. и ВШИМ(перем.+ пост.т.) для измерений на электроприводах с ШИМ-модуляцией и частотных преобразователях, отн. В/Гц (только 190-xx2)
Расширенные функции мощности и электроприводовотн. В/Гц , коэффициент мощности (PF), Вт, ВА, ВА реакт., ВPWMперем.т. и ВPWM (прем.+пост.т.) для измерений на электроприводах с ШИМ-модуляцией и частотных преобразователях
Измерения с помощью курсоров
Источникна любой входной осциллограмме или на осциллограмме, полученной в результате математических вычислений (за искл. режима. X-Y)
Две горизонтальные линиинапряжение на курсоре 1 и на курсоре 2, напряжение между курсорами
Две вертикальные линиивремя между курсорами, 1/T между курсорами (Гц), напряжение между маркерами, время нарастания с помощью маркеров, время спада с помощью маркеров; Вrms между курсорами, Вт между курсорами
Одна вертикальная линия Мин-макс. и средн. напряжение в положении курсора, частота и среднеквадратичное значение отдельной частотной составляющей после применения БПФ
Zoom (Масштабирование)от полного повторного просмотра записи до уровня точки на каждом уровне записи
Режимы мультиметра
Входы приборачерез 4-мм вилку "banana" с продольными подпружинивающими контактами, полностью изолированные от входов осциллографа и заземления осциллографа
Количество показанийодно в каждый момент времени
Максимальное разрешение максимальное значение на дисплее 5000
Полное входное сопротивление1 МОм ± 1 % // 14 пФ ± 1 пФ
Дополнительные функции мультиметраавтоматический/ручной выбор диапазона, относительные измерения (нулевой эталон), регистрация TrendPlot™
указанная погрешность действительна только в температурном диапазоне 18°C – 28°C
добавить 10% от указанной погрешности на каждый °C ниже 18°C или выше 28°C
Напряжение
Основная погрешность по постоянному току±(0,5 % + 6 ед.мл.разр.)
Основная погрешность по напряжению перем. т.(среднеквадратичное значение)
от 15 Гц до 60 Гц
от 60 Гц до 1 кГц
от 60 Гц до 20 кГц
