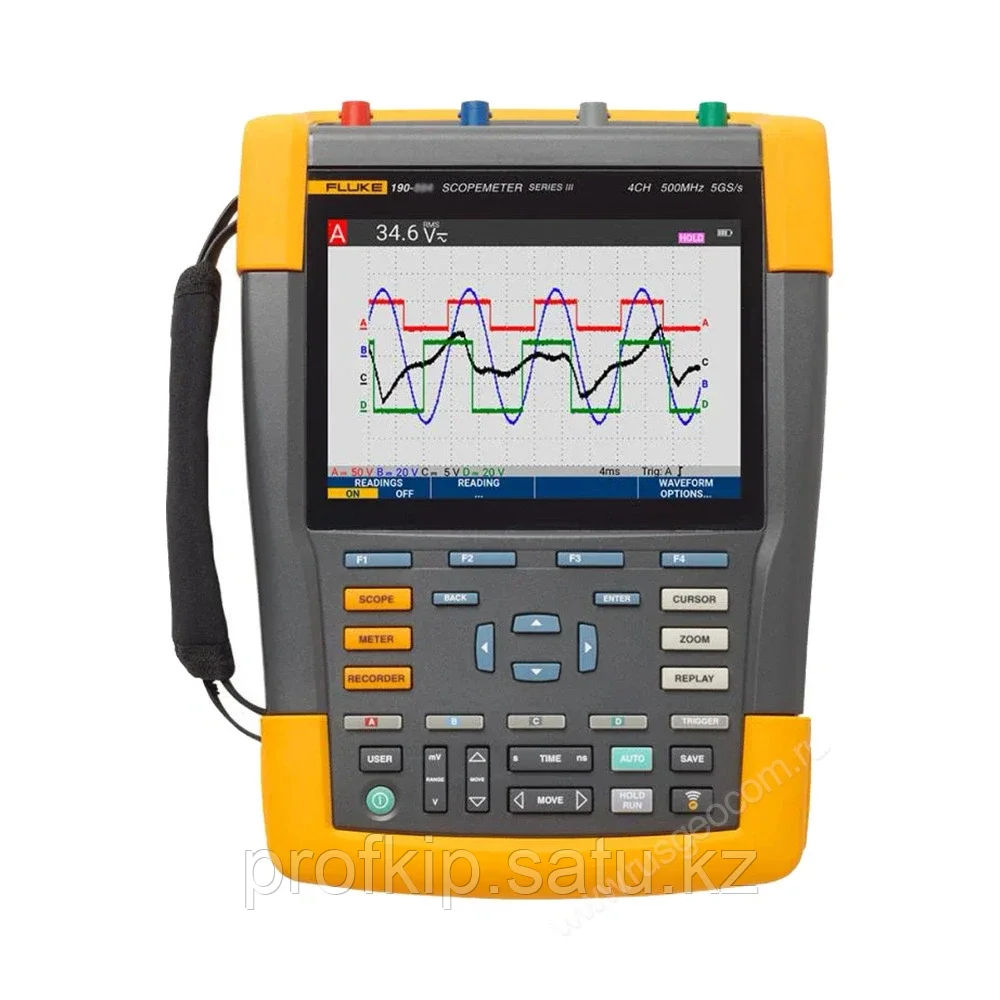

Осциллограф Fluke 190-202-III-S
Осциллограф Fluke 190-202-III-SНет в наличии
3 092 900 Тг.
+7 (844) 250-56-80
  • +7 (927) 510-56-80

Описание

Осциллограф Fluke 190-202-III-S позволяет отслеживать форму сигналов по двум каналам в полосе частот 200 МГц, с запуском по событию, параметру или внешнему сигналу, производить измерения в режиме мультиметра и вести долговременную регистрацию данных.

Прибор промышленного назначения отличается прочностью и высоким классом электрозащиты, а компактные размеры и наличие автономного питания делают линейку 109 лучшим выбором для мобильного применения. Модель поставляется в расширенной комплектации, что обеспечивает повышенную эффективность оперативного решения диагностических задач в полевых и производственных условиях.

Функциональные возможности

Для ускоренной подготовки к замерам и минимизации настроек на месте осциллограф Fluke 190-202-III-S оборудован режимом Connect-and-View. Благодаря этой особенности прибор самостоятельно выбирает диапазон и параметры запуска и синхронизации, непрерывно подстраиваясь под характеристики входного сигнала. Широкий измерительный диапазон напряжений, поддержка регулировки входной чувствительности и наличие в комплекте измерительных датчиков VPS410-II-x 10:1 дают возможность тестировать как низковольтное, так и силовое оборудование до 1000 В.

Режимы обнаружения всплесков, управляемого усреднения и послесвечения упрощают выявление сбоев и аномалий сигнала. Для снижения влияния частотных помех полосу пропускания можно принудительно ограничить до 20 МГц или 10 кГц. Функция БПФ позволяет отслеживать спектральный состав контролируемых сигналов.

Fluke 190-202-III-S отлично подходит для допускового контроля в процессе проведения инспекций или производственных тестов, при этом используется режим сравнения сигналов с выбранной образцовой осциллограммой или заданным шаблоном.

Особенности комплектации "S"

  • WiFi адаптер DWA131 обеспечивает беспроводную связь осциллографа Fluke с ноутбуком, позволяя оперативно производить обработку данных и составлять отчеты непосредственно в ходе проведения диагностических работ.
  • ПО FlukeView-2 ScopeMeter, для апгрейда которого до полной версии необходим комплектный ключ, предназначено для выгрузки растровых изображений и форм сигналов, их архивирования и анализа с составлением индивидуальных пользовательских библиотек.
  • Футляр-кейс CXT293 служит для безопасного хранения и транспортировки прибора и необходимых аксессуаров.
  • /ul>

    Купить осциллограф Fluke 190-202-III-S, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.

Fluke 190-202-III-S
Вертикальное отклонение
Кол-во каналов2
Полоса пропускания200 МГц
Время нарастания импульса1.7 нс
Количество входов осциллографа2 входных канала плюс внешний запуск развертки
Архитектура каналоввсе входы полностью изолированы друг от друга и земли, входы могут быть активированы в любой комбинации
Чувствительность входас датчиком 10:1, от 20 мВ до 1000 В/дел.
c датчиком 100:1, от 200 мВ до 10 кВ/дел.
прямой (1:1), от 2 мВ до 100 В/дел.
Ограничитель полосы пропускания20 МГц и 10 кГц
Полярностьнормальная, инвертированная, переменная
Номинальное входное напряжениеCAT III 1000 В / CAT IV 600 В
Вертикальное разрешение8 бит
Точность от 4 с до 10 мкс 5 мВ/дел до 100 В/дел, ± (1,5% + 6 отсчетов)
2 мВ/дел, ± (1,5% + 10 отсчетов)
Полное входное сопротивление1 МОм (± 1%) // 15 пФ (± 2,25 пФ)
Горизонтальное отклонение
Максимальная частота выборки в реальном времени (одновременная)2,5 Гвыб/ с для каждого канала
Длина записидо 10000 точек на канал
Масштаб по оси времениот 2 нс до 4 с на деление
временная развертка в последовательности 1-2-4
более медленные установки времени/деления в режиме ScopeRecord™ Roll (см. "Режим регистратора")
Максимальная длина записи10000 точек на канал в режиме осциллографа
30000 точек на канал в режиме ScopeRecord™ Roll (см. "Режим регистратора")
Точность синхронизации(0,01 % от показаний + 1 пиксел)
Регистрация импульсных помехобнаружение пиков длительностью 8 нс на каждом канале (от 10 мкс/дел до 2 мин/дел)
Дисплей и сбор данных
Дисплей133 x 90 мм (5,3 x 3,5 дюйма) полноцветный ЖК-дисплей со светодиодной подсветкой
Режимы отображениялюбая комбинация каналов; ср. вкл./выкл., повтор
Видимая ширина экрана12 делений по горизонтали в режиме осциллографа
Режимы digital persistence ("цифровое послесвечение")выкл./коротк./сред./длин./беск. и режим огибающей
Математические операции с осциллограммамиодна (190-xx2) или две (190-x04) математические операции на любом из 2 входных каналов: сложение/вычитание/умножение; режим X-Y, частотный спектр с применением БПФ-анализа
Регистрация осциллограммы, режимынормальный, усредненный, авто, одиночный, ScopeRecord™ roll, регистрация импульсных помех, сравнение формы сигнала с помощью автоматической проверки на соответствие шаблону, повтор
Запуск развертки и задержка
Источниквход A, B или внешний (через вход мультиметра)
Режимыавтоматический, фронтальный, ширина импульса, N-цикл, внешний (190-xx2)
"Connect-and-view"™расширенный автоматический запуск развертки автоматически настраивает и подстраивает запуск, развертку, и амплитуду. Автоматически показывает стабильные осциллограммы сложных и динамических сигналов, таких как сигналы на приводах двигателей и сигналы управления. Может быть отключен.
Запуск развертки по длительности импульса (на канале A)длительность импульса по времени
позволяет выполнять запуск развертки
Задержка по времени1 полный экран вида перед запуском развертки или 100 экранов (=1200 делений) задержки после запуска развертки
Запуск развертки на цикле Nзапуск развертки на N-ном повторении события, запускающего развертку; N в диапазоне от 2 до 99
Автоматическое сохранение 100 изображений на экране
В режиме осциллографа прибор всегда запоминает последние 100 экранов — пользовательской настройки не требуется, при обнаружении аномалии можно нажать кнопку REPLAY для просмотра полной последовательности экранов события снова и снова, прибор может быть настроен на запуск развертки по импульсной помехе или по перемежающимся аномалиям и будет работать в режиме ожидания с регистрацией 100 указанных событий
Повторруководство по непрерывному воспроизведению, показывает записанные 100 экранов как анимацию в реальном времени или с ручным управлением, каждый экран имеет временную метку и метку даты
Хранение для повторного показадва набора по 100 экранов каждый могут быть сохранены независимо для показа и анализа в дальнейшем, прямое сохранение дополнительных наборов на внешней флэш-памяти через порт USB-хост
Анализ частотного спектра БПФ
Показывает частотный спектр осциллограммы с помощью быстрого преобразования Фурье
Окноавтоматическое, окно Хэмминга, окно Хэннинга или нет
Автоматическое окнопроизводит цифровое преобразование зарегистрированной осциллограммы для получения оптимального частотного разрешения после использования БПФ
Вертикальная шкалалинейная/логарифмическая (в вольтах или амперах)
Ось частотыдиапазон частоты автоматически устанавливается как функция диапазона временной развертки осциллографа
Сравнение осциллограмм и проверки на соответствие шаблону
Сравнение осциллограммобеспечивает сохранение и показ эталонной осциллограммы для визуального сравнения с новыми зарегистрированными осциллограммами, эталон формируется на основе из зарегистрированной осциллограммы и может быть изменен в осциллографе
Режим проверки "Годен – Не годен"в режиме сравнения осциллограмм осциллограф может быть настроен на сохранение только совпадающих ("Pass") или не совпадающих ("Fail") осциллограмм в памяти для воспроизведения и последующего анализа
Автоматические измерения в режиме осциллографа
В пост.т., В перем. т. (среднеквадратичное значение), В перем.+пост.т., В пик макс. В пик мин., В пик-пик, A перем т., A пост.т., A перем.+пост.т., частота (Гц), время нарастания (с помощью курсоров), время спада (с помощью курсоров),коэффициент мощности (PF), Вт, ВА, ВА реакт., фаза (между любыми 2 входами), ширина импульса (+/-), рабочий цикл (+/-), температура °C, температура °F (не для Японии), дБВ, дБм в 50 I и 600 I, ВШИМ перем.т. и ВШИМ(перем.+ пост.т.) для измерений на электроприводах с ШИМ-модуляцией и частотных преобразователях, отн. В/Гц (только 190-xx2)
Расширенные функции мощности и электроприводовотн. В/Гц , коэффициент мощности (PF), Вт, ВА, ВА реакт., ВPWMперем.т. и ВPWM (прем.+пост.т.) для измерений на электроприводах с ШИМ-модуляцией и частотных преобразователях
Измерения с помощью курсоров
Источникна любой входной осциллограмме или на осциллограмме, полученной в результате математических вычислений (за искл. режима. X-Y)
Две горизонтальные линиинапряжение на курсоре 1 и на курсоре 2, напряжение между курсорами
Две вертикальные линиивремя между курсорами, 1/T между курсорами (Гц), напряжение между маркерами, время нарастания с помощью маркеров, время спада с помощью маркеров; Вrms между курсорами, Вт между курсорами
Одна вертикальная линия Мин-макс. и средн. напряжение в положении курсора, частота и среднеквадратичное значение отдельной частотной составляющей после применения БПФ
Zoom (Масштабирование)от полного повторного просмотра записи до уровня точки на каждом уровне записи
Режимы мультиметра
Входы приборачерез 4-мм вилку "banana" с продольными подпружинивающими контактами, полностью изолированные от входов осциллографа и заземления осциллографа
Количество показанийодно в каждый момент времени
Максимальное разрешение максимальное значение на дисплее 5000
Полное входное сопротивление1 МОм ± 1 % // 14 пФ ± 1 пФ
Дополнительные функции мультиметраавтоматический/ручной выбор диапазона, относительные измерения (нулевой эталон), регистрация TrendPlot™
указанная погрешность действительна только в температурном диапазоне 18°C – 28°C
добавить 10% от указанной погрешности на каждый °C ниже 18°C или выше 28°C
Напряжение
Основная погрешность по постоянному току±(0,5 % + 6 ед.мл.разр.)
Основная погрешность по напряжению перем. т.(среднеквадратичное значение)
от 15 Гц ...
