Осциллограф Fluke 190-504-III-S
- В наличии
- Код: 5282524
4 579 700 Тг.
+7 (844) 250-56-80
- +7 (927) 510-56-80
возврат товара в течение 14 дней по договоренности
Осциллограф Fluke 190-504-III-SВ наличии
4 579 700 Тг.
Описание

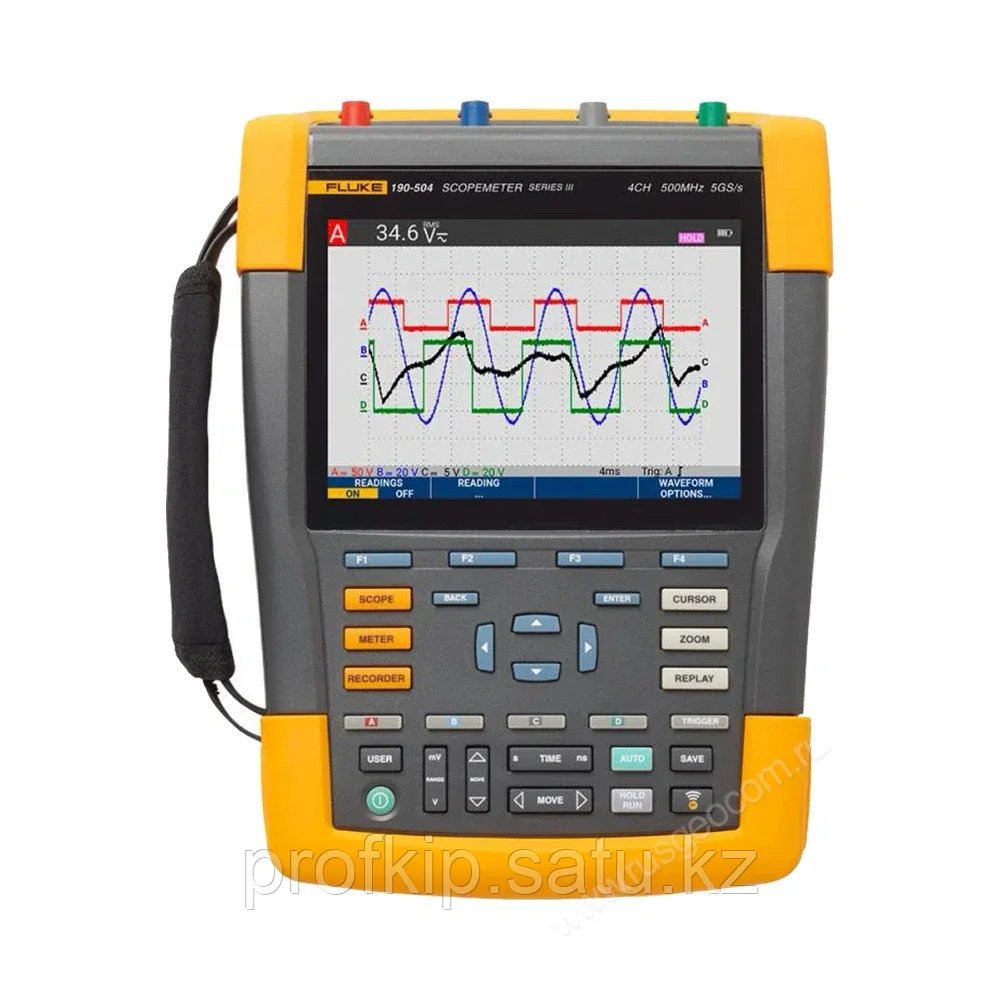

Осциллограф Fluke 190-504-III-S – компактный высокозащищенный прибор с автономным питанием, оборудованный четырьмя измерительными каналами с полосой пропускания 500 МГц. Высокая чувствительность и широкий измерительный диапазон позволяют одинаково эффективно работать с сигналами различных уровней: от милливольт до киловольта.
Модель S поставляется в расширенной комплектации для промышленной диагностики. В набор входят прочный кейс, Wi-Fi адаптер для беспроводной связи с ПК и полная версия ПО для импорта, оперативной обработки, анализа данных и составления отчетов.
Преимущества Fluke 190-504-III-S
- Эффективная оперативная диагностика – помимо встроенных измерительных, математических и аналитических функций, при работе с модификацией S можно задействовать возможности ПО FlukeView 2 для обработки получаемых результатов. В таком формате данные передаются на ноутбук в беспроводном режиме.
- Высокая информативность – одновременно с отображением осциллограмм для каждого из четырех каналов на свободную часть экрана осциллографа Fluke можно вывести цифровые показатели результатов до 4 автоматических измерений, что упрощает визуальное сравнение. сигналов.
- Простота использования – режим Connect-and-View сокращает время подготовки к работе, автоматически устанавливая оптимальное усиление, параметры запуска и синхронизации исходя из характеристик входного сигнала.
Функциональные возможности
В модели Fluke 190-504-III-S реализованы цифровое послесвечение Digital Persistence для отслеживания динамики, функция автоматического сохранения и воспроизведения 100 последних скриншотов для поиска событий, предшествующих сбою, а также режим регистратора TrendPlot для долговременного тестирования.
Специальные функции сужения полосы пропускания и управляемого усреднения облегчают диагностику в условиях сильных помех, характерных для промышленных сетей. Режим Glitch Detect служит для автоматической фиксации кратковременных выбросов энергии. Функция сравнения сигналов с возможностью выбора в качестве образцового любой сохраненной в памяти осциллограммы или огибающей позволяет ускорить тестирование типовых устройств. При задании шаблона прибор способен проводить проверки по принципу "годен – негоден", повышая производительность серийных испытаний.
Купить осциллограф Fluke 190-504-III-S, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
| Fluke 190-504-III-S | |
|---|---|
| Вертикальное отклонение | |
| Кол-во каналов | 4 |
| Полоса пропускания | 500 МГц |
| Время нарастания импульса | 0.7 нс |
| Количество входов осциллографа | 4 входных канала |
| Архитектура каналов | все входы полностью изолированы друг от друга и земли, входы могут быть активированы в любой комбинации |
| Чувствительность входа | с датчиком 10:1, от 20 мВ до 1000 В/дел. c датчиком 100:1, от 200 мВ до 10 кВ/дел. прямой (1:1), от 2 мВ до 100 В/дел. |
| Ограничитель полосы пропускания | 20 МГц и 10 кГц |
| Полярность | нормальная, инвертированная, переменная |
| Номинальное входное напряжение | CAT III 1000 В / CAT IV 600 В |
| Вертикальное разрешение | 8 бит |
| Точность от 4 с до 10 мкс | 5 мВ/дел до 100 В/дел, ± (1,5% + 6 отсчетов) 2 мВ/дел, ± (1,5% + 10 отсчетов) |
| Полное входное сопротивление | 1 МОм (± 1%) // 15 пФ (± 2,25 пФ) |
| Горизонтальное отклонение | |
| Максимальная частота выборки в реальном времени (одновременная) | 5 Гвыб/ с (1 канал), 2,5 Гвыб/ с (2 канала), 1,25 Гвыб/ с (4 канала) |
| Длина записи | до 10000 точек на канал |
| Масштаб по оси времени | от 1 нс до 4 с на деление временная развертка в последовательности 1-2-4 более медленные установки времени/деления в режиме ScopeRecord™ Roll (см. "Режим регистратора") |
| Максимальная длина записи | 10000 точек на канал в режиме осциллографа 30000 точек на канал в режиме ScopeRecord™ Roll (см. "Режим регистратора") |
| Точность синхронизации | (0,01 % от показаний + 1 пиксел) |
| Регистрация импульсных помех | обнаружение пиков длительностью 8 нс на каждом канале (от 10 мкс/дел до 2 мин/дел) |
| Дисплей и сбор данных | |
| Дисплей | 133 x 90 мм (5,3 x 3,5 дюйма) полноцветный ЖК-дисплей со светодиодной подсветкой |
| Режимы отображения | любая комбинация каналов; ср. вкл./выкл., повтор |
| Видимая ширина экрана | 12 делений по горизонтали в режиме осциллографа |
| Режимы digital persistence ("цифровое послесвечение") | выкл./коротк./сред./длин./беск. и режим огибающей |
| Математические операции с осциллограммами | одна (190-xx2) или две (190-x04) математические операции на любом из 2 входных каналов: сложение/вычитание/умножение; режим X-Y, частотный спектр с применением БПФ-анализа |
| Регистрация осциллограммы, режимы | нормальный, усредненный, авто, одиночный, ScopeRecord™ roll, регистрация импульсных помех, сравнение формы сигнала с помощью автоматической проверки на соответствие шаблону, повтор |
| Запуск развертки и задержка | |
| Источник | вход A, B, C или D |
| Режимы | автоматический, фронтальный, ширина импульса, N-цикл, внешний (190-xx2) |
| "Connect-and-view"™ | расширенный автоматический запуск развертки автоматически настраивает и подстраивает запуск, развертку, и амплитуду. Автоматически показывает стабильные осциллограммы сложных и динамических сигналов, таких как сигналы на приводах двигателей и сигналы управления. Может быть отключен. |
| Запуск развертки по длительности импульса (на канале A) | длительность импульса по времени позволяет выполнять запуск развертки |
| Задержка по времени | 1 полный экран вида перед запуском развертки или 100 экранов (=1200 делений) задержки после запуска развертки |
| Запуск развертки на цикле N | запуск развертки на N-ном повторении события, запускающего развертку; N в диапазоне от 2 до 99 |
| Автоматическое сохранение 100 изображений на экране | |
| В режиме осциллографа прибор всегда запоминает последние 100 экранов — пользовательской настройки не требуется, при обнаружении аномалии можно нажать кнопку REPLAY для просмотра полной последовательности экранов события снова и снова, прибор может быть настроен на запуск развертки по импульсной помехе или по перемежающимся аномалиям и будет работать в режиме ожидания с регистрацией 100 указанных событий | |
| Повтор | руководство по непрерывному воспроизведению, показывает записанные 100 экранов как анимацию в реальном времени или с ручным управлением, каждый экран имеет временную метку и метку даты |
| Хранение для повторного показа | два набора по 100 экранов каждый могут быть сохранены независимо для показа и анализа в дальнейшем, прямое сохранение дополнительных наборов на внешней флэш-памяти через порт USB-хост |
| Анализ частотного спектра БПФ | |
| Показывает частотный спектр осциллограммы с помощью быстрого преобразования Фурье | |
| Окно | автоматическое, окно Хэмминга, окно Хэннинга или нет |
| Автоматическое окно | производит цифровое преобразование зарегистрированной осциллограммы для получения оптимального частотного разрешения после использования БПФ |
| Вертикальная шкала | линейная/логарифмическая (в вольтах или амперах) |
| Ось частоты | диапазон частоты автоматически устанавливается как функция диапазона временной развертки осциллографа |
| Сравнение осциллограмм и проверки на соответствие шаблону | |
| Сравнение осциллограмм | обеспечивает сохранение и показ эталонной осциллограммы для визуального сравнения с новыми зарегистрированными осциллограммами, эталон формируется на основе из зарегистрированной осциллограммы и может быть изменен в осциллографе |
| Режим проверки "Годен – Не годен" | в режиме сравнения осциллограмм осциллограф может быть настроен на сохранение только совпадающих ("Pass") или не совпадающих ("Fail") осциллограмм в памяти для воспроизведения и последующего анализа |
| Автоматические измерения в режиме осциллографа | |
| В пост.т., В перем. т. (среднеквадратичное значение), В перем.+пост.т., В пик макс. В пик мин., В пик-пик, A перем т., A пост.т., A перем.+пост.т., частота (Гц), время нарастания (с помощью курсоров), время спада (с помощью курсоров),коэффициент мощности (PF), Вт, ВА, ВА реакт., фаза (между любыми 2 входами), ширина импульса (+/-), рабочий цикл (+/-), температура °C, температура °F (не для Японии), дБВ, дБм в 50 I и 600 I, ВШИМ перем.т. и ВШИМ(перем.+ пост.т.) для измерений на электроприводах с ШИМ-модуляцией и частотных преобразователях, отн. В/Гц (только 190-xx2) | |
| Расширенные функции мощности и электроприводов | отн. В/Гц , коэффициент мощности (PF), Вт, ВА, ВА реакт., ВPWMперем.т. и ВPWM (прем.+пост.т.) для измерений на электроприводах с ШИМ-модуляцией и частотных преобразователях |
| Измерения с помощью курсоров | |
| Источник | на любой входной осциллограмме или на осциллограмме, полученной в результате математических вычислений (за искл. режима. X-Y) |
| Две горизонтальные линии | напряжение на курсоре 1 и на курсоре 2, напряжение между курсорами |
| Две вертикальные линии | время между курсорами, 1/T между курсорами (Гц), напряжение между маркерами, время нарастания с помощью маркеров, время спада с помощью маркеров; Вrms между курсорами, Вт между курсорами |
| Одна вертикальная линия | Мин-макс. и средн. напряжение в положении курсора, частота и среднеквадратичное значение отдельной частотной составляющей после применения БПФ |
| Zoom (Масштабирование) | от полного повторного просмотра записи до уровня точки на каждом уровне записи |
| Режимы мультиметра | |
| Входы прибора | через входы осциллографа BNC |
| Количество показаний | до 4 одновременно |
| Максимальное разрешение | максимальное значение на дисплее ±999 (частота: 9999 отсчетов) |
| Полное входное сопротивление | 1 МОм ± 1 % // 15 пФ ± 2,25 пФ |
| Дополнительные функции мультиметра | автоматический/ручной выбор диапазона, относительные измерения (нулевой эталон), регистрация TrendPlot™ |
| указанная погрешность действительна только в температурном диапазоне 18°C – 28°C добавить 10% от указанной погрешности на каждый °C ниже 18°C или выше 28°C | |
| Напряжение | |
| Основная погрешность по постоянному току | ±(1,5 % + 6 ед.мл.разр.) |
| Основная погрешность по напряжению перем. т.(среднеквадратичное значение) от 15 Гц до 60 Гц от 60 Гц до 1 кГц от 60 Гц до 20 кГц | ±(1,5 % + 10 ед.мл.разр.) — ±(2,5 % + 15 ед.мл.разр.) |
| Основная погрешность по напряжению перем.+пост ... | |
Информация для заказа
- Цена: 4 579 700 Тг.
