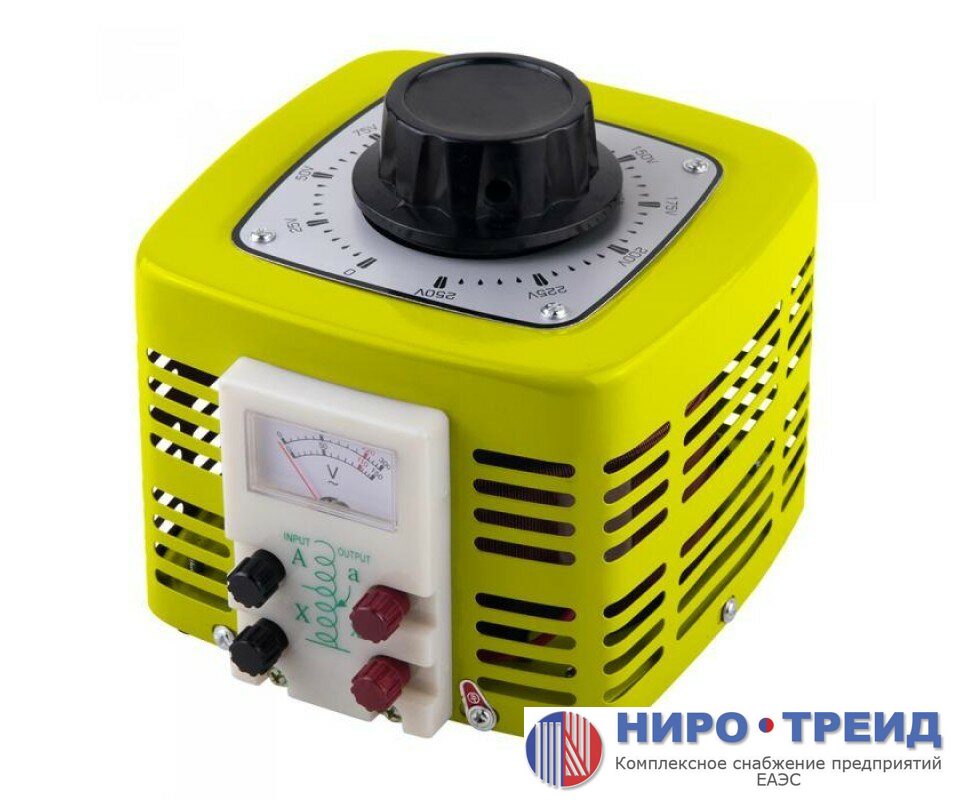

ПрофКиП АОСН-20-220 лабораторный автотрансформатор однофазный (5 кВА)
Назначение лабораторного автотрансформатора однофазного ПрофКиП АОСН-20-220 (5 кВА)
Лабораторный автотрансформатор однофазный ПрофКиП АОСН-20-220 (5 кВА) предназначен для регулировки однофазного напряжения в пределах от 0 В до 250 В при питании от сети 220 В, частотой 50 Гц. Применяется в качестве однофазного лабораторного автотрансформатора (ЛАТР), при наладке и тестировании электрооборудования, и для поддержания в ручном режиме номинального напряжения на нагрузке.
Особенности и преимущества лабораторного автотрансформатора однофазного ПрофКиП АОСН-20-220 (5 кВА)
? Плавная регулировка напряжения
? Синусоидальная форма выходного напряжения
? Стрелочная индикация выходного напряжения
? Клеммные колодки для подключения сети и нагрузки
Основные технические характеристики лабораторного автотрансформатора однофазного ПрофКиП АОСН-20-220 (5 кВА)
Параметры
|
Значения
|
Номинальное входное напряжение
|
220 В
|
Частота питающей сети
|
50 /60 Гц
|
Диапазон регулировки напряжения
|
0 В … 250 В
|
Максимальный ток нагрузки
|
20 А
|
Максимальная мощность
|
5 кВА
|
Количество фаз
|
1
|
Режим работы
|
Непрерывный
|
Условия эксплуатации лабораторного автотрансформатора однофазного ПрофКиП АОСН-20-220 (5 кВА)
? Отсутствие: вибрации, тряски, ударов
? Температура окружающей среды: -5°С … 40°С
? Относительная влажность воздуха, при температуре 25°С: не более 80%
? Атмосферное давление: 100 кПа ±4 кПа
? Степень защиты: IP20 (не герметизирован)
Общие данные лабораторного автотрансформатора однофазного ПрофКиП АОСН-20-220 (5 кВА)
? Питание: 220 В, 50 /60 Гц
? Габаритные размеры: 240х250х280 мм
? Вес: 16 кг
Комплект поставки лабораторного автотрансформатора однофазного ПрофКиП АОСН-20-220 (5 кВА)
Наименование
|
Количество
|
Лабораторный автотрансформатор однофазный ПрофКиП АОСН-20-220 (5 кВА)
|
1 шт.
|
Руководство по эксплуатации
|
1 шт.
|
Сравнительная таблица лабораторных автотрансформаторов однофазных ПрофКиП АОСН-х-220-серии
Модель
|
Ток
|
Uвх.
|
Частота
|
Uвых
|
Габариты
|
Вес
|
ПрофКиП АОСН-2-220
|
2 А
|
220 В
|
50 /60 Гц
|
0 В … 250 В
|
140х150х130 мм
|
4 кг
|
ПрофКиП АОСН-4-220
|
4 А
|
220 В
|
50 /60 Гц
|
0 В … 250 В
|
165х200х180 мм
|
6 кг
|
ПрофКиП АОСН-8-220
|
8 А
|
220 В
|
50 /60 Гц
|
0 В … 250 В
|
190х200х180 мм
|
8 кг
|
ПрофКиП АОСН-12-220
|
12 А
|
220 В
|
50 /60 Гц
|
0 В … 250 В
|
190х230х210 мм
|
12 кг
|
ПрофКиП АОСН-16-220
|
16 А
|
220 В
|
50 /60 Гц
|
0 В … 250 В
|
190х230х210 мм
|
14 кг
|
ПрофКиП АОСН-20-220
|
20 А
|
220 В
|
50 /60 Гц
|
0 В … 250 В
|
240х250х280 мм
|
16 кг
|
ПрофКиП АОСН-28-220
|
28 А
|
220 В
|
50 /60 Гц
|
0 В … 250 В
|
410х320х240 мм
|
19 кг
|
ПрофКиП АОСН-40-220
|
40 А
|
220 В
|
50 /60 Гц
|
0 В … 250 В
|
410х320х240 мм
|
23 кг
|
ПрофКиП АОСН-60-220
|
60 А
|
220 В
|
50 /60 Гц
|
0 В … 250 В
|
560х320х240 мм
|
37 кг
|
ПрофКиП АОСН-80-220
|
80 А
|
220 В
|
50 /60 Гц
|
0 В … 250 В
|
590х420х350 мм
|
47 кг
|
ПрофКиП АОСН-120-220
|
120 А
|
220 В
|
50 /60 Гц
|
0 В … 250 В
|
240х340х740 мм
|
60 кг
|
