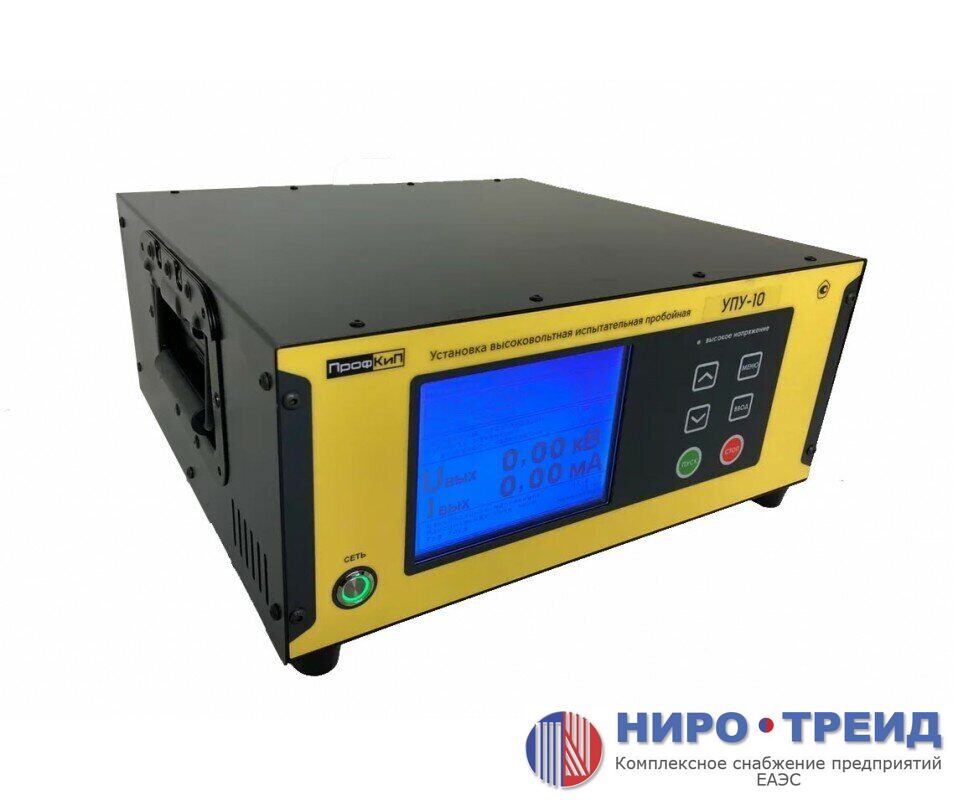

Назначение установок высоковольтных испытательных пробойных серии ПрофКиП УПУ:
?Установка высоковольтная испытательная пробойная УПУ- предназначена для генерирования напряжения постоянного и переменного тока синусоидальной формы частотой 50 Гц, а также для измерения напряжения и силы переменного и постоянного токов при проведении испытаний и диагностировании изоляции силовых кабелей, изоляции электрооборудования, ограничителей перенапряжений, твердых диэлектриков, средств защиты и т.д.
Особенности установок высоковольтных испытательных пробойных серии ПрофКиП УПУ:
- Высокая точность измерения напряжения и тока;
- Встроенное разрядное устройство;
- Переключение рода тока переменный /постоянный через меню;
- Автоматический и ручной режим работы, таймер;
- Звуковое предупреждение о включении высокого напряжения;
- Большой и четкий графический дисплей;
- Интуитивно понятный интерфейс управления;
- LAN порт для удаленного управления и автоматизации измерений (опция);
- Удобные, надежные металлические ручки для переноски.
Метрологические характеристики установок высоковольтных испытательных пробойных серии ПрофКиП УПУ:
|
Параметры
|
УПУ-1
|
УПУ-5
|
УПУ-6
|
УПУ-10
|
УПУ-15
|
УПУ-21
|
УПУ-22
|
УПУ-24
|
УПУ-200
|
УПУ-300
|
УПУ-500
|
|
Диапазон измерения напряжения переменного тока
|
1
|
5
|
6
|
10
|
15
|
10
|
10
|
20
|
11
|
11
|
11
|
|
Диапазон измерения напряжения постоянного тока, Кв
|
1
|
5
|
6
|
10
|
11
|
10
|
10
|
10
|
11
|
11
|
11
|
|
Диапазон измерения силы постоянного тока, мА
|
200
|
20
|
20
|
10
|
10
|
15
|
30
|
5
|
50
|
50
|
50
|
|
Потребляемая мощность Вт (не более):
|
1000
|
1000
|
1000
|
500
|
1000
|
1200
|
1800
|
1000
|
3500
|
4200
|
6500
|
|
Максимальная выходная мощность в нагрузку, Вт
|
500
|
500
|
500
|
240
|
450
|
500
|
1000
|
400
|
2000
|
3000
|
4500
|
|
Пределы допускаемой относительной погрешности измерения напряжения переменного тока
|
±(1,0+0,1·(uпред./u-1))
|
||||||||||
|
Пределы допускаемой относительной погрешности измерения напряжения постоянного тока
|
±(1,0+0,1·(uпред./u-1))
|
||||||||||
|
Пределы допускаемой относительной основной погрешности измерения силы переменного тока
|
±(1,0+0,1·(iпред./i-1))
|
||||||||||
|
Пределы допускаемой относительной основной погрешности измерения силы постоянного тока
|
±(1,0+0,1·(iпред./i-1))
|
||||||||||
- Программируемое время испытания, мин – 1 м … 59 м
- Программируемое время испытания, час – 0 ч … 24 ч
- Отключение высокого напряжения по окончании испытания – ручное /автоматическое
- Снятие заряда с емкостной нагрузки – встроенное
- Режим регулировка выходного испытательного напряжения – ручной /автоматический
- Полярность выходного напряжения постоянного тока – отрицательная (по спец. заказу возможно изготовление установки с положительной полярностью)
- Максимальное время работы – не более 8ч – при загрузке не более 20% , не более 1ч – при загрузке 100%
- Возможность подключения внешнего контакта блокировки подачи высокого напряжения
- Подключение внешней лампы индикации (230 в, 2 а) наличия высокого напряжения
Общие данные установок высоковольтных испытательных пробойных серии ПрофКиП УПУ:
Напряжение сети 220 ± 22В; частота 50Гц;
|
Параметры
|
габаритные размеры (не более) мм:
|
вес (не более) кг:
|
|
УПУ-1
|
165х365х340
|
20
|
|
УПУ-5
|
165х365х340
|
27
|
|
УПУ-6
|
165х365х340
|
27
|
|
УПУ-10
|
165х365х340
|
25
|
|
УПУ-15
|
165х365х340
|
27
|
|
УПУ-21
|
165х365х340
|
27
|
|
УПУ-22
|
блок индикации: 165х365х340;
высоковольтный блок: 335х330х325
|
блок индикации: 14;
высоковольтны
